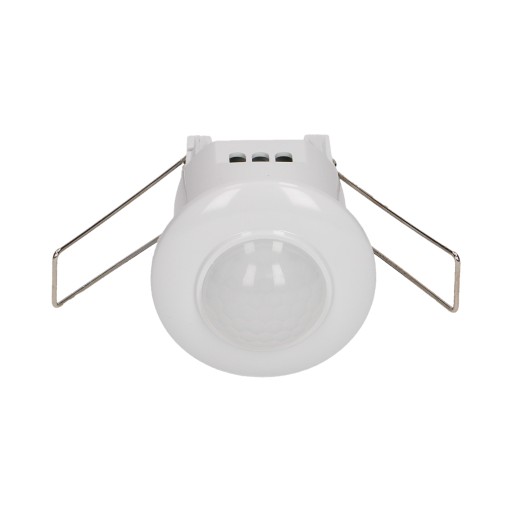

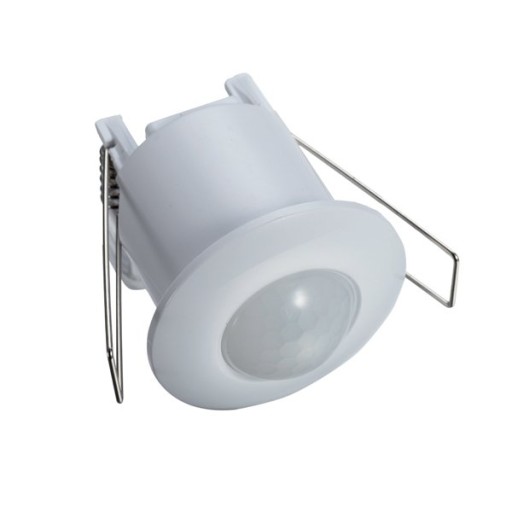

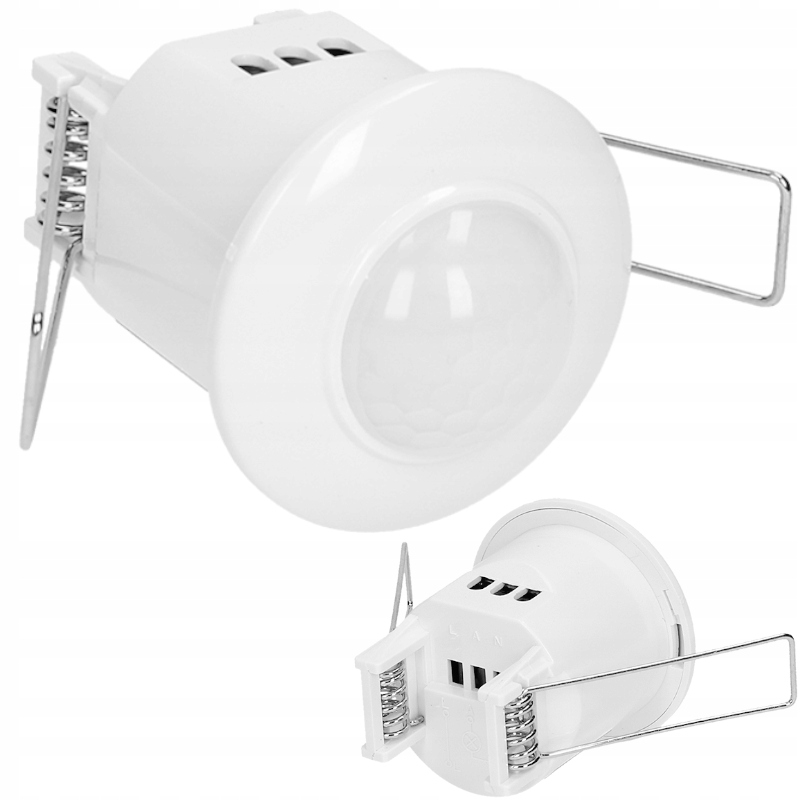

Czujnik ruchu obecności 360st do sufitów podwieszanych mini OR-CR-235 ORNO

Czujnik ruchu obecności 360st do sufitów podwieszanych mini OR-CR-235 ORNO

• Producent: ORNO GROUP SP. Z O.O.
• Kod produktu: 651195
• EAN: 5901752484559

CHARAKTERYSTYKA

Czujnik służy do automatycznego sterowania oświetleniem (włączania i wyłączania) lub innymi urządzeniami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej. Oświetlenie jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień. Czujnik posiada regulację czasu działania oraz natężenia światła.

Najważniejsze cechy:

- niewielkie wymiary;

- wyższa inteligencja i większa dokładność;

- wykrywanie nieznacznych ruchów;

- automatyczne sterowanie oświetleniem lub innymi urządzeniami elektrycznymi;

- montaż w sufitach podwieszanych.

INSTALACJA

Przed wybraniem miejsca montażu czujnika należy wziąć pod uwagę poniższe uwagi:

- wysokość montażu 2,2 - 4 m

- unikać montowania w sąsiedztwie urządzeń wytwarzających ciepło np. grzejniki

- nie montować w zasięgu jasnego źródła światła

- czujnik nie powinien znajdować się blisko urządzeń emitujących silne pole elektromagnetyczne.

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zdejmij przednią osłonę czujnika (krok 1).

4. Poluzuj śruby zacisków i podłącz przewody zgodnie ze schematem podłączenia.

5. Odegnij metalową sprężynę do góry, aż znajdzie się w położeniu “I” z czujnikiem, następnie wstaw czujnik do otworu w suficie. Po zwolnieniu sprężyny czujnik zostanie zamontowany.

6. Załącz obwód zasilania.

7. Dopasuj parametry pracy czujnika.

TEST

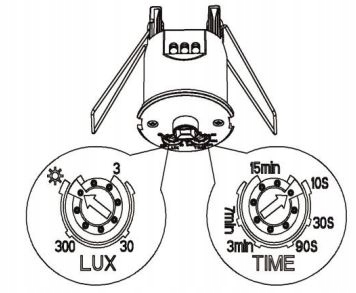

Czujnik wyposażony jest w dwa pokrętła:

TIME - umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika, czas świecenia czujnika jest regulowany:

min czas świecenia to 10 sek.±3 sek.;

max czas świecenia to 15 min ±2 min.

LUX - umożliwia ustawienie poziomu natężenia oświetlenia, przy którym czujnik będzie mógł uaktywnić urządzenie do niego podłączone, zabezpiecza to przed niepożądanym włączaniem oświetlenia

podczas dnia, poziom natężenia światła przy jakim czujnik zaczyna wykrywać ruch jest regulowany od 3 do 2000 lux.

Ustaw pokrętło “TIME” w pozycji przeciwnej do ruchu wskazówek zegara (10S) a pokrętło “LUX” w kierunku zgodnym z ruchem wskazówek zegara na maximum .

Włącz zasilanie i odczekaj ok. 30 sekund aby czujnik ustawił się do otoczenia. Po tym czasie czujnik po wykryciu ruchu załączy podłączone oświetlenie. Jeżeli czujnik nie wykryje ruchu wyłączy się w ciągu 10±3 sek. Po wykonaniu testu należy dostosować ustawienia czujnika.

Podczas przeprowadzania testu czujnika w dzień pokrętło LUX należy ustawić na MAX w przeciwnym razie czujnik nie będzie działał prawidłowo. Jeżeli moc podłączonego do czujnika oświetlenia jest wyższa niż 60W odległość między czujnikiem, a oświetleniem powinna wynosić przynajmniej 60 cm.

Poziom natężenia światła ustala się przez skręcenie pokrętła w lewo (3) - załączenie tylko w ciemności, w prawo ( ) - załączenie również przy obecnym oświetleniu zewnętrznym.

NIEKTÓRE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

1. Światło nie działa:

a. Sprawdzić poprawność podłączenia zasilania i odbiornika.

b. Sprawdź obciążenie.

c. Sprawdź poziom natężenia oświetlenia otoczenia

2. Słaba czułość:

a. Sprawdzić, czy przed czujnikiem nie znajdują się urządzenia, które mogą zakłócić odbierane sygnały.

b. Sprawdź czy temperatura otoczenia nie jest za wysoka.

c. Sprawdź, czy wykrywany obiekt znajduje się w polu detekcji

d. Sprawdź wysokość instalacji.

3. Czujnik nie może automatycznie wyłączyć obciążenia:

a. W polu detekcji występują ciągłe sygnały ruchu.

b. Sprawdź czy opóźnienie czasowe nie jest ustawione na najdłuższą wartość.

c. Sprawdź czy zasilanie jest zgodne z instrukcją

Informacje ogólne

• Max. obciążenie:             800 W
• Max. Obciążenie dla źródła LED:               200W
• Stopień ochrony (IP):     20
• Napięcie zasilania:           230V~, 50Hz
• Wyjście przekaźnikowe:               tak
• Czujnik obecności:          tak
• Kolor:    biały
• Montaż:              podtynkowy

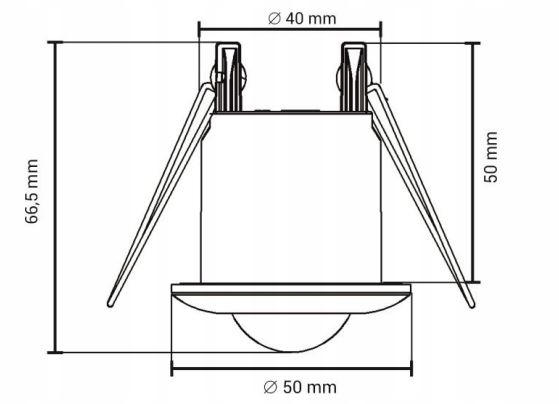

• Wymiary czujnika - szerokość (mm):       Ø50mm
• Wymiary czujnika - wysokość (mm):       Ø50mm
• Wymiary czujnika - głębokość (mm):      66.50mm
• Kąt widzenia:    360°
• Wymiary otworu montażowego:             Ø40mm
• Typ czujnika:     podczerwień
• Zasięg detekcji: Ø6mm
• Regulacja natężenia światła LUX:             tak
• Zasięg regulacji światła LUX:       <3—2000lux
• Regulacja czasu świecenia TIME:              tak
• Zakres regulacji TIME:    min.: 10 sek. ± 3 sek., max.: 15min.±2min
• Regulacja zasięgu detekcji SENS:              nie
