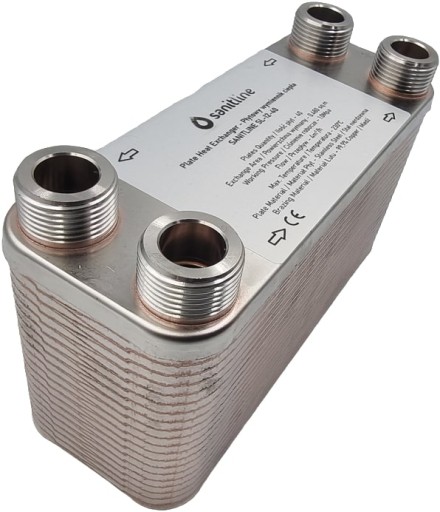

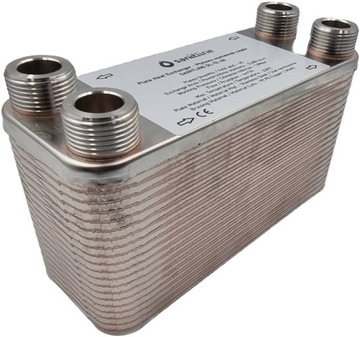

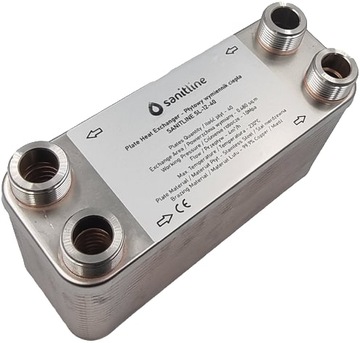

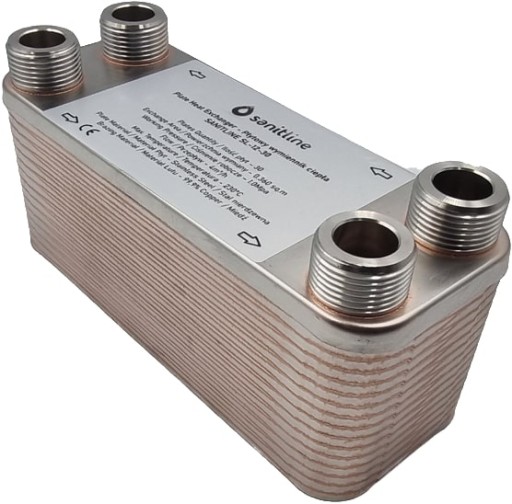

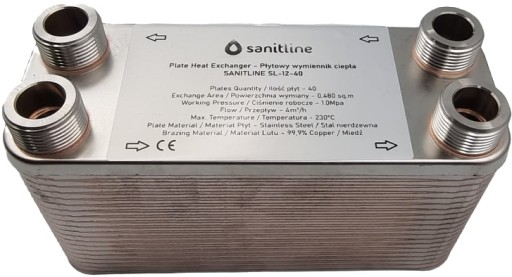

ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК 40 ПЛАСТИН 35 кВт 4 x 3/4" SANITLINE SL1240 + ИЗОЛЯЦИЯ

Wymiennik płytowy do centralnego ogrzewania SANITLINE SL-12-40 + IZOLACJA TERMICZNA

Wymiennik ciepła lutowany do centralnego ogrzewania (CO), przyłącza 4x 3/4", 40-płytowy

Ilość płyt - 40

Rozmiary przyłączy - 4xGZ 3/4"

Przepływ nominalny - 4m3/h

Powierzchnia wymiany - 0.480m2

Ciśnienie robocze - 10 bar

Ciśnienie testowe - 20 bar

Minimalna temperatura - -195 oC

Maksymalna temperatura - +230 oC

Masa - 1.5 kg

Materiał płyt - stal nierdzewna 304 lub 316

Materiał lutu - 99,9% Cu

Wymiennik ciepła posiadający 40 płyt stalowych, służących do wymiany ciepła w układach CO - lub w układach chłodniczych. Łączna powierzchnia płyt urządzenia wynosi 0,48m², co sprawdzi się w obsłudze urządzeń grzewczych takich jak kotły gazowe, kotły na inne rodzaje paliw, ale także kominki z płaszczem wodnym.

Długość (A) - 191 mm

Szerokość (B) -  73 mm

Głębokość -  98 mm

Rozstaw przyłączy (C) - 154 mm

Rozstaw przyłączy (D) -  40 mm

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• Łatwość montażu i relatywnie prosta konstrukcja
• Łatwość ewentualnego czyszczenia
• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Wykorzystanie wymiennika 40-płytowego SL-12-40 w praktyce:

Powierzchnia płyt w wymienniku płytowym lutowanym jest najważniejszym parametrem doboru i ona de facto mówi jak wydajny jest to model w zestawieniu z innymi. Jeśli szukasz wymiennika do pieca gazowego lub innego rodzaju kotła grzewczego - to model 40-płytowy SL-12-40 jest odpowiedni pod warunkiem, że są to urządzenia o mocy około 16-24kW. W przypadku doboru do kominka lub innego bardziej bezwładnego urządzenia opartego na płaszczu wodnym i pracującego w układzie otwartym - SL-12-40 obsłuży bezpiecznie urządzenie o mocy 16-22 kW.

Wymiennik ciepła 40 płytowy do podłączenia kotła elektrycznego

Model SL-12-40 jest również odpowiedni jeśli potrzebujesz podłączyć piec elektryczny lub elektrodowy. W tym wypadku najważniejszym parametrem doboru jest metraż powierzchni ogrzewanej - ten model z łatwością ogrzeje dom o powierzchni do 150 m² lub nawet 200m² w przypadku nowszego budownictwa. Jeśli mamy w planach użycie wymiennika ciepła do przyłączenia kotła elektrodowego - to należy pamiętać, że należy zrezygnować z uzdatniania wody za pomocą soli.

Budowa wymiennika ciepła SANITLINE

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
