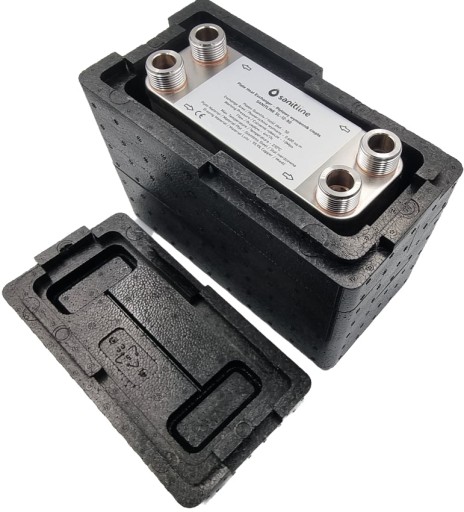

ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК 50 ПЛАСТИН 45 кВт 4 x 3/4" SANITLINE SL1250 + ИЗОЛЯЦИЯ

Wymiennik płytowy do centralnego ogrzewania SANITLINE SL-12-50 + IZOLACJA TERMICZNA

Wymiennik ciepła lutowany do centralnego ogrzewania (CO), przyłącza 4x 3/4", 50-płytowy

Moc - 45kW

Ilość płyt - 50

Rozmiary przyłączy - 4xGZ 3/4"

Przepływ nominalny - 4m3/h

Powierzchnia wymiany - 0.600 m2

Ciśnienie robocze - 10 bar

Ciśnienie testowe - 20 bar

Minimalna temperatura - -195 oC

Maksymalna temperatura - +230 oC

Masa - 1.5 kg

Materiał płyt - stal nierdzewna 304 lub 316

Materiał lutu - 99,9% Cu

Wymiennik ciepła CO - 50-płytowy - kluczowy element w systemach centralnego ogrzewania, umożliwiający efektywną wymianę ciepła między nośnikiem ciepła (stroną ciepłą, np. ogrzewaną przez kocioł CO) - a ogrzewanym medium, czyli wodą w grzejnikach czy podłogówce. Przekaz energii cieplnej w układach, które wymagają wymienników CO jest kluczowy dla pracy całego układu.

Wymiennik ciepła CO SL-12-50 - działa na zasadzie przekazywania ciepła z gorącego medium (np. wody lub wody mieszanej z glikolem) na chłodniejsze medium (np. wodę grzewczą układu centralnego ogrzewania - ale może być to także układ CWU). Dzięki temu procesowi możliwe jest efektywne ogrzewanie pomieszczeń, przy jednoczesnym minimalnym zużyciu energii.

W przypadku instalacji domowych wymiennik sprawdzi się we współpracy z kotłami o mocy maksymalnej 20-25kW (w przypadku kotłów pracujących w standardzie 50-60oC).

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

• Przyłącza: 3/4", czyli DN20 - gwint standardowy zewnętrzny
• Ciśnienie robocze - do 10 bar
• Ciśnienie testu szczelności - 20 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - do 4 m3/h (lub do 4000 l/godz.)
• Powierzchnia wymiany - 0,60 m2

Wymiary:

A - Długość/Wysokość - 191 mm

B - Szerokość - 73 mm

F - Głębokość/Grubość - 117 mm

C - Dystans między przyłączami po długości - 154 mm

D - Dystans między przyłączami po szerokości - 40 mm

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• Łatwość montażu i relatywnie prosta konstrukcja
• Łatwość ewentualnego czyszczenia
• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Zastosowanie płytowego wymiennika ciepła SL-12-50

Ten płytowy wymiennik jest sugerowany do zastosowań przemysłowych lub domowych. W przypadku zastosowań domowych wymiennik płytowy o powierzchni 0,6 m² powinien obsłużyć metrażowo około 200-250 m² powierzchni użytkowej, zapewniając optymalne zużycia paliwa/energii przez źródło ciepła. Oznacza to, że jest to dobór odpowiedni do kotłów CO lub urządzeń grzewczych o mocy w przybliżeniu 20-24 kW. Wyłączając pompy ciepła, które wymagają dużo większych powierzchni wymiany ciepła.

W zastosowaniach przemysłowych płytowy wymiennik Ba-12-50 sprawdzi się szczególnie ze względu na specyficzny kształt - wąska i niezbyt długa płyta przy większej ilości płyt, co często jest atutem, tam gdzie nie mieszczą się modele o większych płytach. Może pracować również w chłodnictwie oleju.

Wymiennik glikolowy | SL-12-50

Urządzenie SL-12-50 jest przeznaczone nie tylko do wymiany ciepła pomiędzy klasycznymi mediami (woda/woda) - może pracować także jako wymiennik glikolowy. Dzięki stosunkowo niskim oporom przepływów (jak na wymienniki płytowy) - układ glikolowy nie jest problemem dla tego urządzenia.

• Wymiennik glikolowy może pracować, wobec powyższego - np. z kolektorami słonecznymi klasycznego typu - pracującymi na glikolu w celu ogrzewania ciepłej wody użytkowej - CWU w zasobnikach. Posiada świetnie dobraną powierzchnię płyt - 0,6m2 - do obsługi klasycznej wielkości zasobników oraz klasycznej wielkości systemów kolektorów słonecznych (do kilku metrów kwadratowych powierzchni).
• Układy ogrzewania CWU kolektorami słonecznymi znajdującymi się na dachu to nie jedyne zastosowanie wymiennika glikolowego. Mogą być to także dodatkowe budynki gospodarcze - które nie są ogrzewane cały rok i z pewnych względów należy zalać te układy płynem niezamarzającym
• Wymiennik glikolowy 50-płytowy świetnie sprawdzi się również w ogrzewaniu domków letniskowych (także o stosunkowo dużych powierzchniach), które - jak wynika z natury rzeczy - są ogrzewane tylko okresowo
• Dla zapewnienia względnego komfortu ogrzewania do wymienników pracujących na glikolu zalecamy stężenie glikolu nie większe niż 50%. Powyżej tego stężenie zmieniają się parametry glikolu - takie jak lepkość oraz osłabia się proces oddawania ciepła (co nie wpłynie pozytywnie na jakość systemu grzewczego). Glikol w stężeniu do 50% jest w stanie wytrzymać mrozy nawet do - 40-50oC (dokładniejszych informacji szukaj w specyfikacjach dostawców surowca), toteż powinno być to rozwiązanie wystarczające w naszym klimacie, także w surowej zimie.

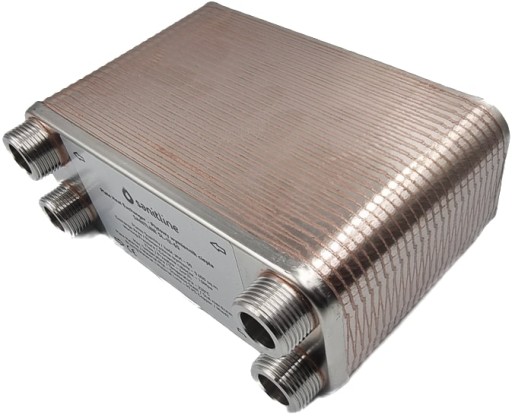

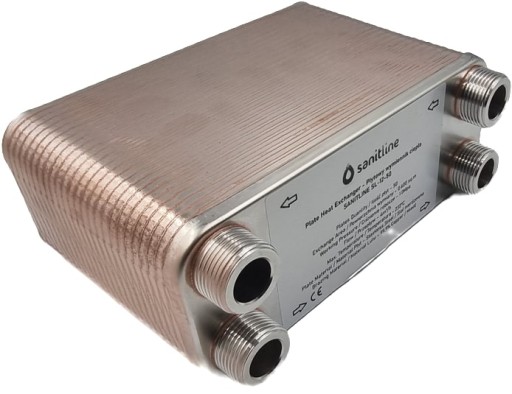

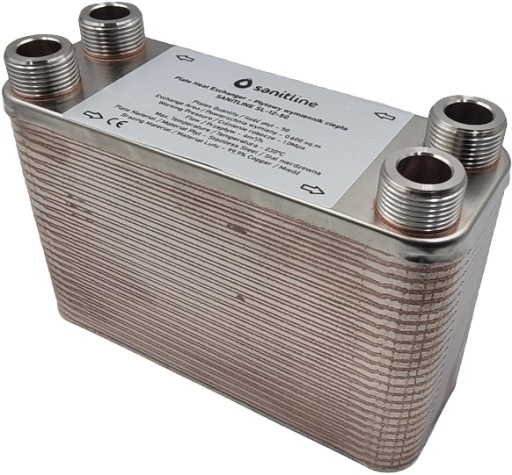

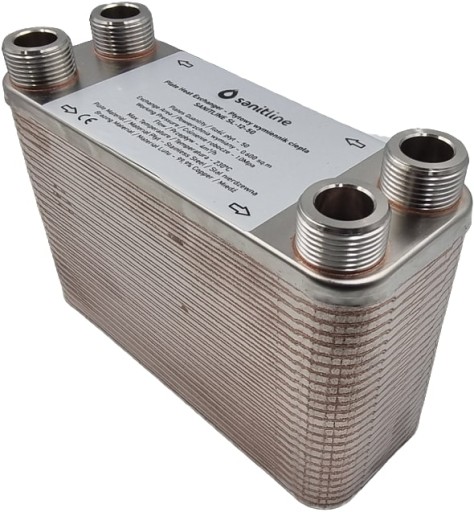

Budowa wymiennika ciepła SANITLINE

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
