Регулятор Контроллер Земляной теплообменник GHE

Sterownik IB-TRON 3100GHE

UWAGA! PROSIMY SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY !

Z uwagi na fakt że w procesie produktywizacji Allegro niewłaściwie łączy oferty z produktami, biorąc pod uwagę wyłącznie kilka parametrów, prosimy SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY a nie tytułem produktu, który może być błędny.

Niestety nie mamy na to wpływu i pomimo podania prawidłowych parametrów Allegro niewłaściwie łączy oferty z produktami.

Wiadomości ogólne

Sterownik IB – Tron 3100GHE jest niezależnym regulatorem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD. Sterownik został zaprojektowany do sterowania Gruntowymi Wymiennikami Ciepła (GWC) przez sterowanie przepustnicami i zaworami z siłownikami lub wentylatorami.

Model z serii IB – Tron 3100GHE umożliwia sterowanie procesami ogrzewania i chłodzenia pasywnego. W inteligentny sposób wybiera źródło ciepła/chłodu z uwzględnieniem trzech różnych temperatur.

Profesjonalny i inteligentny sterownik do kontroli systemów gdzie należy wybrać źródło ciepła lub chłodu z dwóch różnych źródeł równocześnie zabezpieczając budynek przed nadmiernym wychłodzeniem.

Zasada Działania:

Sterownik jest przeznaczony do sterowania procesem grzania i chłodzenia pasywnego instalacji wyposażonych w dwa różne źródła ciepła/chłodu. Praktycznym przykładem takiego układu jest instalacja wentylacji wyposażona w Gruntowy Wymiennik Ciepła (GWC).

Gruntowy Wymiennik Ciepła jest to urządzenie, przeznaczone do wentylacji budynku, za pomocą którego z niewielkiej głębokości gruntu można pozyskać naturalną odnawialną energię. Idea działania urządzenia oparta jest na fakcie istnienia na głębokości od 1 do 4 metrów prawie stałej temperatury gruntu w ciągu całego roku. W naszej strefie klimatycznej na tej głębokości temperatura gruntu wynosi ok. +10 st. C (+/- 1,5 st. C). W rzeczywistości GWC jest posadowiony bardzo płytko, czasami nawet ponad teren, w przypadku wysokich wód gruntowych. Jednak dzięki specjalnej konstrukcji symuluje się posadowienie GWC na głębokości 5-6m pod powierzchnią ziemi.

Chłodzenie pasywne: Gorące powietrze zewnętrzne jest pobierane przez czerpnię. Następnie przepływając przez GWC oddaje nadmiar energii cieplnej do chłodnego gruntu - tym samym się ochładzając. Wstępnie schłodzone powietrze zostaje skierowane do centrali wentylacyjnej, która może je poddać kolejnej obróbce termicznej lub skierować je do pomieszczeń.

Ogrzewanie pasywne: Zasada działania jest dokładnie odwrotna do jego działania przy chłodzeniu pasywnym. Wpadające zimne powietrze przepływając przez GWC ogrzewa się od cieplejszego gruntu.

W rożnych okresach temperatura zewnętrzna jest bardziej korzystna niż po przejściu przez GWC. Np. podczas ciepłego i słonecznego dnia zimowego temperatura zewnętrzna jest wyższa niż po przejściu przez GWC lub podczas letniej nocy temperatura zewnętrzna jest niższa niż po przejściu przez GWC. Wówczas należy powietrze zewnętrzne przesłać bezpośrednio do centrali wentylacyjnej z pominięciem GWC.

Opisane GWC jest typu rurowego, żwirowego lub przeponowego. Powietrze zewnętrzne jest kierowane na centrale wentylacyjną przez GWC lub bezpośrednio przy pomocy przepustnic powietrznych z siłownikiem np. typu IB-Fxxx (dostępne na innych ofertach).

Ponieważ w większości przypadków opór dla powietrza przechodzącego przez GWC jest znacznie większy niż opór dla powietrza zewnętrznego czerpanego bezpośrednio, wystarczy zastosować tylko jedną przepustnicę na przewodzie doprowadzającym bezpośrednio powietrze zewnętrzne. Otworzenie tej przepustnicy spowoduje pobór powietrza bezpośrednio z zewnątrz. Zamknięcie pobór powietrza przez GWC.

W sytuacjach kiedy opór dla powietrza doprowadzanego bezpośrednio jest równie wysoki jak powietrza kierowanego przez GWC lub przewidywane opory nie są jednoznaczne - należy zastosować dwie przepustnice działające naprzemiennie (jedna zamknięta, druga otwarta).

W przypadku kiedy opór GWC jest znaczny, może okazać się niezbędne zastosowanie dodatkowego wentylatora wspomagającego GWC.

Przykładowy Schemat Działania GWC Rurowego i Żwirowego:

Przykład podłączenia z jedną przepustnicą powietrza:

Przykład podłączenia z jedna przepustnica powietrza i dodatkowym wentylatorem wspomagającym:

Przykład podłączenia z dwoma przepustnicami działającymi naprzemiennie:

Innym typem GWC jest GWC glikolowe. Jego działanie polega na tym, że powietrze nie jest kierowane pod ziemie i nie jest ogrzewane/chłodzone bezpośrednio a dokonuje się to pośrednio przez wymiennik wmontowany na przewodzie dostarczającym powietrze do centrali wentylacyjnej. Chłód/ciepło jest odbierane z dolnego źródła którym może być grunt przez zakopany w nim układ rur pionowych lub poziomych. Po załączeniu pompy obiegowej następuje odebranie energii z gruntu i oddanie do powietrza przez odpowiedni wymiennik.

Dolnym źródłem może być również wydajna studnia głębinowa, która sprawdzi się jako źródło chłodu, jednak nie będzie efektywnym źródłem ogrzewania pasywnego.

Sterownik IB-Tron 3100GHE dokonuje wyboru optymalnego źródła ciepła w procesie chłodzenia i ogrzewania pasywnego – wybiera czy powietrze ma przechodzić przez GWC czy ma być wprowadzane bezpośrednio z zewnątrz przez odpowiedni wymiennik.

Dolnym źródłem może być również wydajna studnia głębinowa, która sprawdzi się jako źródło chłodu, jednak nie będzie efektywnym źródłem ogrzewania pasywnego.

Logika działania uzależniona jest od aktualnego sezonu. Sezon letni i zimowy może być ustawiony na stałe lub zmieniać się automatycznie na podstawie średniej temperatury zewnętrznej T2 (jeżeli czujnik ten został podłączony).

W sezonie zimowym jest realizowane ogrzewanie pasywne – następuje wybór cieplejszego źródła.

W sezonie letnim jest realizowane chłodzenie pasywne – następuje wybór chłodniejszego źródła.

O ile w przypadku sezonu zimowego i realizacji ogrzewania pasywnego nie istnieje ryzyko przegrzania pomieszczenia to w przypadku sezonu letniego podczas realizacji chłodzenia pasywnego istnieje realne ryzyko zbytniego wychłodzenia pomieszczenia. Dlatego sterownik umożliwia włączenie odpowiedniego zabezpieczenia.

Jeżeli w/w opcja zabezpieczająca jest aktywna i temperatura wewnętrzna (mierzona wbudowanym czujnikiem temperatury), w sezonie letnim jest poniżej temperatury minimalnej to następuje wybór cieplejszego źródła w celu zabezpieczenia przed nadmiernym wychłodzeniem pomieszczenia.

Uwaga: Jeżeli funkcja zabezpieczająca przed nadmiernym wychłodzeniem jest aktywna to sterownik powinien być zamontowany w pomieszczeniu referencyjnym gdzie temperatura panująca jest reprezentacyjna dla całego budynku. Alternatywnie sterownik powinien być umieszczony w pomieszczeniu gdzie zbytnie wychłodzenie jest uciążliwe dla użytkowników budynku (np. sypialnia).

Czujnik temperatury T1 jest umieszczony w kanale i wskazuje temperaturę powietrza wejściowego na centralę wentylacyjną.

Ze względu na specyfikę budowy GWC nie można wprost określić temperatury powietrza wejściowego na centralę wentylacyjną po przejściu przez GWC bez jego wcześniejszego uruchomienia. Dlatego jeżeli aktualnie wybranym źródłem jest czerpnia (powietrze zewnętrzne bezpośrednio - P1) to należy co jakiś czas wybrać źródło P2 (uruchomić GWC) do celów testowych, aby określić jakie parametry będzie miało powietrze po przejściu przez GWC (w przypadku GWC glikolowego po załączeniu pompy obiegowej). Dopiero po zakończeniu testowej pracy GWC następuje właściwy pomiar temperatury T1, która jest brana pod uwagę podczas wyboru źródła.

Odcinek czasu, co ile należy przeprowadzić test GWC w celu ustalenia właściwej temperatury porównawczej definiowany jest jako przerwa testowa P2. Przerwę testową GWC wyrażona jest w minutach. Jej wartość zależy głównie od rodzaju i wielkości GWC a dokładniej od tego jak często warunki termiczne w GWC mogą ulec zmianie. W typowym dla domów jednorodzinnych GWC wartość ta wynosi 90 minut.

Czas który określa jak długo ma odbywać się test GWC po którym nastąpi właściwy pomiar temperatury T2 definiowany jest jako okres testowy P2. Jest on wyrażony w sekundach.

Jego wartość zależy od rodzaju i wielkości GWC, odległości i dokładności izolacji kanałów wentylacyjnych pomiędzy GWC a czujnikiem T2. Okres testowy P2 należy ustawiać empirycznie lub wywołać odpowiednią funkcję kalibrującą. W typowym dla domów jednorodzinnych GWC wartość ta wynosi 120 sekund.

Typowo drugim źródłem jest czerpnia (bezpośredni dopływ powietrza z zewnątrz). Jeżeli jest podłączony czujnik T2, który wskazuje temperaturę zewnętrzną to właśnie ona jest brana pod uwagę jako porównawcza do wyboru najlepszego źródła.

Do optymalnego działaniu instalacji w układzie czerpnia/GWC zalecamy podpięcie czujnika zewnętrznego T2. Jednak istnieją przypadki kiedy podpięcie czujnika T2 jest utrudnione lub zbędne.

Wybór źródła odbywa się jedynie na podstawie czujnika T1 oraz parametrów:

• przerwa testowa P1;
• okres testowy P1;
• przerwa testowa P2;
• okres testowy P2;

Parametry przerwa testowa P1 i okres testowy P1 są analogiczne do wyżej opisanych związanych z wyjściem P2 (GWC) przy czym dotyczących wyjścia P1.

Jeżeli okres testowy P1 wynosi 0 (wartość domyślna) oznacza to, że temperatura do porównania jest pobierana wprost z czujnika T2. W innym wypadku temperatura do porównania jest pobierana tylko z czujnika T1 po pracy testowej urządzenia P1 i P2.

Uwaga: W celu zapewnienia poprawnej pracy sterownika, przerwa testowa powinna być zawsze większa od okresu testowego dla danego źródła.

Uwaga: Okres testowy P1 i okres testowy P2 jest równocześnie minimalnym czasem przez jaki dane źródło musi pracować. Oznacza to, że po przełączeniu źródła na P2 musi upłynąć czas równy okresowi testowemu P2 aby była możliwa zmiana źródła na P1.

Przykłady Działania: Czujnik T1 i T2

Typowa instalacja GWC i czerpnia zewnętrzna - bezpośrednie czerpanie powietrza z zewnątrz z pominięciem GWC. Układ z jedną przepustnicą.

• przepustnica otwarta – powietrze płynie z czerpni (P1);
• przepustnica zamknięta - powietrze płynie przez GWC (P2);

Czujniki T1 i T2 podłączone wg wcześniejszego opisu.

Okres testowy P1 (dla czerpni) ustawiono na 0. Wartość przerwy testowej P1 (dla czerpni) jest nieistotna z uwagi na zerową wartość okresu testowego P1.

Okres testowy P2 (dla GWC) ustawiono na 120 sekund (tyle trwa przepływ powietrza przez GWC do czujnika T1). Przerwę testową P2 (dla GWC) ustawiono na 90 min.

Aktualny sezon to lato.

Przykładowa logika działania sterownika:

• powietrze czerpane jest z zewnątrz. Temperaturą porównawczą P1 (dla czerpni) jest zawsze bieżący odczyt T2.
• po 90 min następuje przełączenie na GWC i pracuje przez 120 sekund. Po tym okresie następuje zapamiętanie temperatury z czujnika T1 jako temperaturę porównawczą P2 (dla GWC).
• jeżeli temperatura porównawcza P2 jest niższa niż temperatura porównawcza P1 to źródłem pozostaje cały czas P2. Jeżeli nie to następuje ponownie przełączenie na P1 (czerpnia).
• jeżeli powietrze jest czerpane przez GWC to temperaturą porównawczą P2 (dla GWC) jest bieżący odczyt temperatury T1 o ile czas pracy na GWC przekroczył wartość przynajmniej jego okresu testowego – w przeciwnym razie wartość ta jest przyjęta od ostatniego ważnego odczytu. Jeżeli temperatura porównawcza P1 (dla czerpni, bieżący odczyt T2) spadnie poniżej temperatury porównawczej P2 (dla GWC) to następuje przełączenie na źródło P1 (czerpnia).
• 5. Następuje powrót do pkt. 1.

Uwaga: Jeżeli w trakcie działania sterownika okaże się, że temperatura wewnętrzna spadła poniżej minimalnej temperatury co oznacza nadmierne wychłodzenie to następuje wybór cieplejszego źródła.

Uwaga: Jest możliwe wcześniejsze przełączenie źródła z P1 (czerpni) na P2 (GWC) przed upłynięciem przerwy testowej P2 (punkt 2 z w/w algorytmu). Może to nastąpić na podstawie wcześniej zapamiętanej temperatury porównawczej P1 (z poprzednich cykli) ponieważ może to świadczyć o lepszych parametrach źródła P2 (GWC).W celu zapewnienia poprawnej pracy sterownika, przerwa testowa powinna być zawsze większa od okresu testowego dla danego źródła.

Przykłady Działania: Tylko Czujnik T2

Instalacja GWC i czerpnia zewnętrzna - bezpośrednie czerpanie powietrza z zewnątrz z pominięciem GWC. Układ z jedną przepustnicą.

• przepustnica otwarta – powietrze płynie z czerpni (P1);
• przepustnica zamknięta - powietrze płynie przez GWC (P2);

Podłączony jedynie czujnik T1. Czujnik T2 nie jest podłączony ze względu na niemożliwość prowadzenie przewodu lub ze względu na znaczną odległość od czerpni do wlotu do centrali wentylacyjnej (do miejsca pomiaru T1).

Alternatywnie: Układ z dwoma bliźniaczymi GWC pracującymi naprzemiennie.

Okres testowy P1 (dla czerpni) ustawiono na 30 sekund (tyle trwa przepływ powietrza z czerpni do czujnika T1). Przerwę testową P1 (dla czerpni) ze względu na możliwość częstego zmieniania warunków zewnętrznych ustawiono na 45 min.

Okres testowy P2 (dla GWC) ustawiono na 120 sekund (tyle trwa przepływ powietrza przez GWC do czujnika T1). Przerwę testową P2 (dla GWC) ustawiono na 90 min.

Aktualny sezon to lato.

Przykładowa logika działania sterownika:

• powietrze czerpane jest z zewnątrz. Temperaturą porównawczą P1 (dla czerpni) jest bieżący odczyt T1 o ile czas pracy na czerpni przekroczył wartość przynajmniej jego okresu testowego – w przeciwnym razie wartość ta jest przyjęta od ostatniego ważnego odczytu.
• po 90 min następuje przełączenie na GWC i pracuje przez 120 sekund. Po tym okresie następuje zapamiętanie temperatury z czujnika T1 jako temperaturę porównawczą P2 (dla GWC).
• po 90 min następuje zapamiętanie temperatury T1 jako temperaturę porównawczą P1 (dla czerpni) a następnie przełączenie na GWC, które pracuje przez 120 sekund. Po tym okresie następuje zapamiętanie temperatury z czujnika T1 jako temperaturę porównawczą P2 (dla GWC)
• jeżeli temperatura porównawcza P2 jest niższa niż temperatura porównawcza P1 to źródłem pozostaje cały czas P2. Jeżeli nie to następuje ponownie przełączenie na P1 (czerpnia)
• jeżeli powietrze jest czerpane przez GWC to temperaturą porównawczą P2 (dla GWC) jest bieżący odczyt temperatury T1 o ile czas pracy na GWC przekroczył wartość przynajmniej jego okresu testowego – w przeciwnym razie wartość ta jest przyjęta od ostatniego ważnego odczytu. Jeżeli temperatura porównawcza P1 (dla czerpni, wcześniej zapamiętana w poprzednim cyklu) spadnie poniżej temperatury porównawczej P2 (dla GWC) to następuje przełączenie na źródło P1 (czerpnia).
• następuje powrót do pkt. 1

Uwaga:Jeżeli w trakcie działania sterownika okaże się, że temperatura wewnętrzna spadła poniżej minimalnej temperatury co oznacza nadmierne wychłodzenie to następuje wybór cieplejszego źródła.

Jeżeli w stanie pracy AUTO, zostanie stwierdzone uszkodzenie bądź przekroczenie zakresu działania czujnika temperatury T2 a ponadto jest on użyty do pomiaru temperatury zewnętrznej, wówczas zostaje wybrane źródło P2 (GWC) i procedury testowe są wyłączone.

Właściwości

• Duży, podświetlany na niebiesko (opcjonalnie), ciekłokrystaliczny wyświetlacz LCD wyświetlający aktualną temperaturę i inne informacje.
• Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
• Estetyczny i nowoczesny wygląd.
• Łatwa, intuicyjna obsługa i programowanie.
• Praca na podstawie jednej, dwóch lub trzech temperatur.
• Realizacja ogrzewania i chłodzenia pasywnego.
• Zabezpieczenie przed nadmiernym wychłodzeniem.
• Zasilanie z sieci – nie wymaga baterii – z podtrzymywaniem pamięci i zegara.
• Temperatura wyświetlana z dokładnością 0,1 oc.
• Możliwość skalibrowania urządzenia (czujniki zewnętrzne na długich przewodach, niezależna kalibracja T1 i T2). Nastawialna histereza.
• Testowy rozruch urządzeń w celu dokonania pomiaru.
• Funkcja TEST.
• Blokada klawiatury.

Zakres dostawy

• 1x Termostat (panel główny)
• 1x Moduł zasilający
• 1x czujnik temperatury standardowy (TSC-8200)
• 1x czujnik temperatury na przewodzie silikonowym (TSC-8201)
• 1x Niniejsza instrukcja

Dane techniczne

• Zużycie energii: <2 W
• Temp. składowania: -5 ÷ 50 ºC
• Temp. wyświetlana: -20 ÷ 100 oc co 0,1ºC
• Zakres nastawy: 5 ÷ 90 oc co 0,5 ºC
• Dokładność pomiaru: 1 ºC
• Histereza: 1 ÷ 10 oc co 1 ºC
• Przerwy testowe: 1 ÷ 5999 minut
• Okres testowy: 0 ÷ 5999 sek.
• Maks. obciążenie: 2kW na kanał
• Zasilanie: 230V AC
• Obudowa: ABS
• Wyświetlacz: LCD (3,2'')
• Rozmiary [mm]: 120x120x23
• Sterowanie: Elektroniczne
• Stopień ochrony: IP30
• Podtrzymywanie zegara: 36 miesięcy

Budowa sterownika

Sterownik IB–Tron 3100GHE składa się z dwóch części: panelu głównego z wyświetlaczem LCD i klawiaturą oraz modułu przekaźnikowego.

Obydwa moduły łączone są ze sobą za pomocą wielożyłowego przewodu.

Wymiary

Panel kontrolny sterownika

1 - Wyświetlacz

2 - Przycisk M

3 - Przycisk P

4 - Czujnik temperatury

5 - Przycisk GÓRA

6 - Przycisk DÓŁ

7 - Przycisk WENTYLATOR/OK

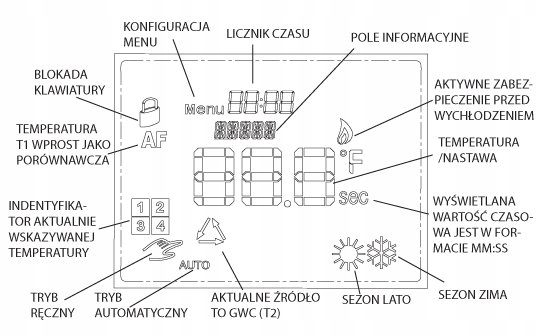

Wyświetlacz LCD

Montaż

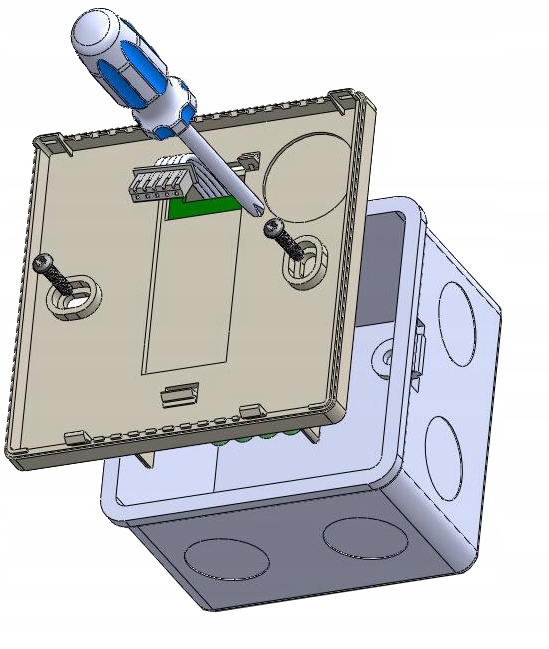

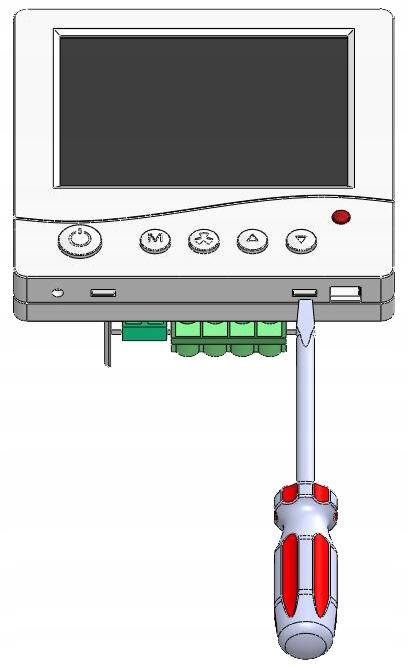

Należy rozdzielić dwie części obudowy panelu głównego sterownika. Aby to zrobić należy wsunąć płaski wkrętak w dwie szczeliny widoczne w dolnej części panelu i podważyć zaczepy z tworzywa sztucznego.

Po podważeniu zaczepów należy ostrożnie rozdzielić obie połówki panelu głównego. Aby uniknąć uszkodzenia obudowy, rozdzielanie należy zacząć od dolnej części panelu (od strony zaczepów).

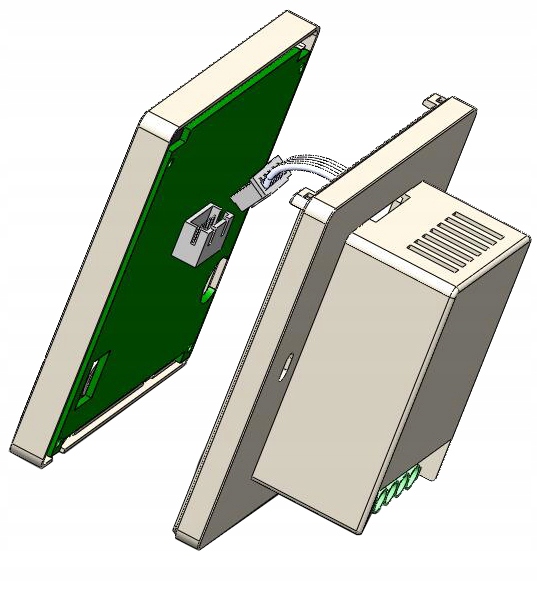

Po rozdzieleniu obu części należy rozłączyć przewód taśmowy, łączący panel główny z modułem wykonawczym, wyciągając wtyczkę z gniazdka w przedniej części panelu.

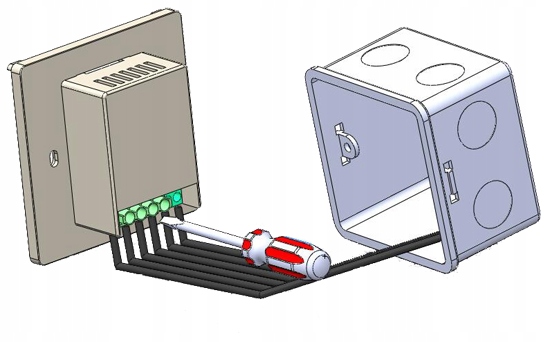

Okablowanie sterownika, doprowadzone do puszki elektroinstalacyjnej, należy podłączyć do odpowiednich zacisków sterownika, zgodnie z instrukcją. Podłączenie należy wykonywać przy wyłączonym zasilaniu.

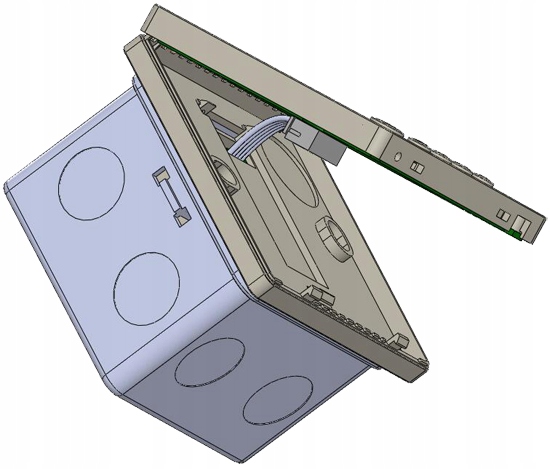

Ostrożnie ułożyć nadmiar przewodów w puszce elektroinstalacyjnej, unikając naprężeń, mogących wyrwać przewody z zacisków.

Moduł wykonawczy sterownika umieścić w puszce elektroinstalacyjnej, a tylną część obudowy panelu głównego przykręcić za pomocą dwóch śrub.

Podłączyć przewód taśmowy do gniazdka w przedniej części panelu głównego.

Połączyć obie części sterownika, rozpoczynając od haczyków w górnej części urządzenia, a kończąc na zaczepach w dolnej części.

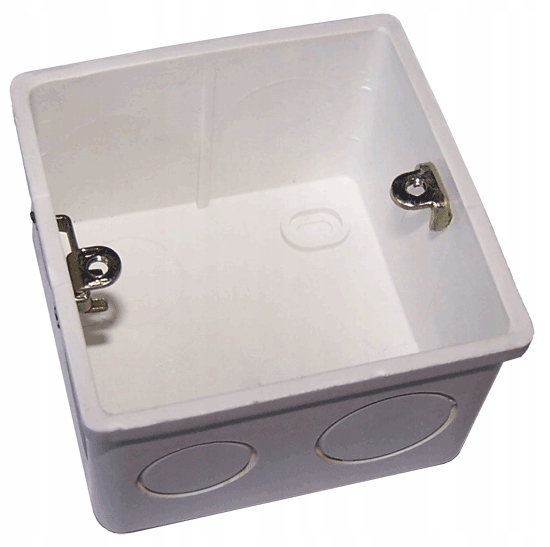

Do montażu podtynkowego zaleca się stosować puszkę montażową prostokątną o wymiarach 80x80x50mm.

Puszka dostępna na osobnej aukcji.

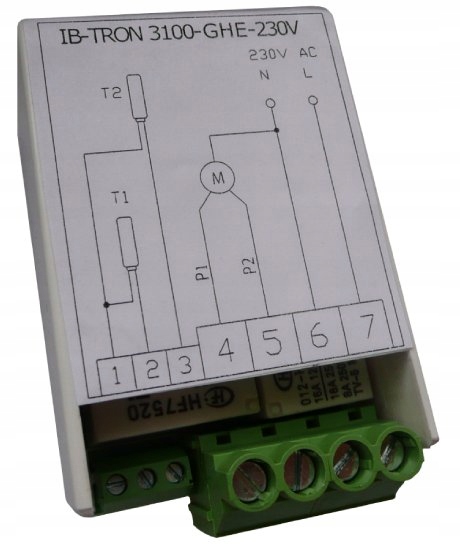

Moduł przekaźnikowy

• 1, 2 - Pomiędzy te zaciski należy włączyć czujnik temperatury T1 – temperatura w kanale nawiewnym;
• 1, 3 - Pomiędzy te zaciski należy włączyć czujnik temperatury T2– czujnik temperatury zewnętrznej;
• 4 - Na tym wyjściu pojawia się faza,gdy wybierane jest źródło P1 (czerpnia);
• 5 - Na tym wyjściu pojawia się faza, gdy wybierane jest źródło P2 (GWC);
• 6 - Przewód neutralny sieci zasilającej 230V;
• 7 - Przewód fazowy sieci zasilającej 230V;

Instrukcja obsługi:

Szczegółowa instrukcja obsługi w języku polskim:

http://download.insbud.net/pl/manuals/pl_ib-tron_3100ghe.pdf
