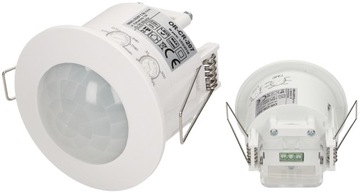

Датчик движения на 360 градусов. IP20 1200Вт для подвесных потолков OR-CR-207 ORNO

Czujnik ruchu 360st. IP20 1200W do sufitów podwieszanych OR-CR-207 ORNO

• Producent: ORNO GROUP SP. Z O.O.
• Kod produktu: 606530
• EAN: 5907565612950

Czujnik jest przystosowany do montażu w sufitach podwieszanych. Służy do automatycznego sterowania oświetleniem (włączania i wyłączania) lub innymi urządzeniami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej. Oświetlenie jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień. Czujnik posiada regulację czasu działania (TIME) oraz natężenia światła (LUX).

✅ OGÓLNE INFORMACJE

Przed wybraniem miejsca montażu czujnika należy wziąć pod uwagę poniższe uwagi:

• wysokość montażu 2,2 - 4 m;
• unikać montowania w sąsiedztwie urządzeń wytwarzających ciepło np. grzejniki, klimatyzatory;
• nie zaleca się instalowania czujnika naprzeciwko powierzchni silnie odbijających światło takich jak np. lustra itp.;
• nie montować w zasięgu jasnego źródła światła;
• czujnik nie powinien znajdować się blisko urządzeń emitujących silne pole elektromagnetyczne.
• unikać kierowania czujnika w kierunku obiektów, które mogą być poruszane np. wiatrem, jak zasłony, wysokie rośliny itp.

✅ INSTALACJA

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zdejmij przezroczystą pokrywę winylową.

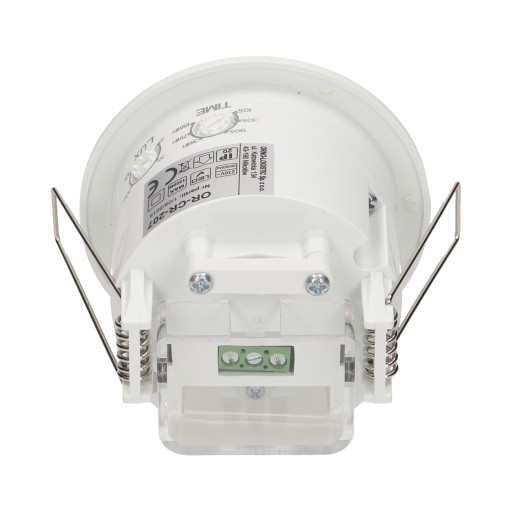

4. Poluzuj śruby w kostce zaciskowej, a następnie podłącz zasilanie i wszystkie przewody elektryczne zgodnie ze schematem podłączenia przewodów (rys.2).

5. Odegnij metalową sprężynę czujnika do gory, aż znajdzie się w położeniu “I” z czujnikiem, następnie włóż czujnik do otworu w suficie lub do puszki instalacyjnej o takim samym rozmiarze jak czujnik. Po zwolnieniu sprężyny, czujnik zostanie zamontowany.

6. Po zakończeniu instalacji, włącz zasilanie I przetestuj czujnik.

✅ TEST

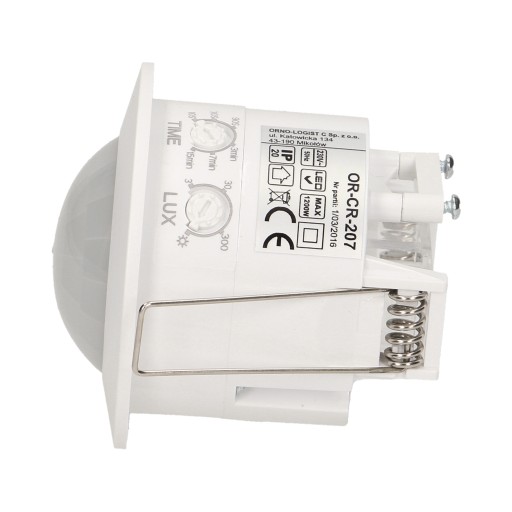

Czujnik wyposażony jest w dwa pokrętła:

TIME - umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika, czas świecenia czujnika jest regulowany: min czas świecenia to 10 sek±3 sek; max czas świecenia to 12 min ±3 min.

LUX - umożliwia ustawienie poziomu natężenia oświetlenia, przy którym czujnik będzie mógł uaktywnić urządzenie do niego podłączone, zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia, poziom natężenia światła przy jakim czujnik zaczyna wykrywać ruch jest regulowany od 3 do 2000 lux.

1. Ustaw pokrętło “TIME” w pozycji przeciwnej do ruchu wskazówek zegara (10S) a pokrętło “LUX” w kierunku zgodnym z ruchem wskazówek zegara na maximum .
2. Włącz zasilanie. Czujnik i połączone do niego oświetlenie na początku nie odnajdą sygnału.
3. Po ok. 30 sekundach czujnik powinien rozpocząć pracę. Jeśli czujnik wychwyci sygnał, oświetlenie się włączy. Jeśli sygnał ustanie, odbiornik powinien przestać pracować w ciągu 10s ± 3s, a oświetlenie wyłączyć się.
4. Przekręć pokrętło LUX w kierunku przeciwnym do ruchu wskazówek zegara, na minimum (3). Jeśli natężenie światła otoczenia jest większe niż 3 LUX, czujnik przestanie działać i oświetlenie również.
5. Jeśli natężenie światła otoczenia jest mniejsze niż 3 LUX (ciemność), czujnik zacznie pracować.
6. W przypadku braku sygnału, czujnik powinien przestać pracować w ciągu 10 s ± 3 s.

Uwaga: Podczas przeprowadzania testu czujnika w dzień pokrętło LUX należy ustawić na pozycję MAX w przeciwnym razie czujnik nie będzie działał prawidłowo!

✅ NIEKTÓRE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Obciążenie nie działa:

a. Sprawdzić podłączenie zasilania i odbiornika.

b. Sprawdź odbiornik.

c. Sprawdź ustawienia natężenia oświetlenia otoczenia.

Słaba czułość:

a. Sprawdzić, czy przed czujnikiem nie znajdują się urządzenia, które mogą zakłócić odbierane sygnały.

b. Sprawdź temperaturę otoczenia.

c. Sprawdź, czy wykrywany obiekt znajduje się w polu detekcji.

d. Sprawdź wysokość instalacji.

e. Sprawdź czy kierunek orientacji czujnika jest poprawny.

Czujnik nie może automatycznie wyłączyć obciążenia:

a. W polu detekcji występują ciągłe sygnały ruchu.

b. Sprawdź czy opóźnienie czasowego nie jest ustawione na najdłuższą wartość.

c. Sprawdź czy zasilanie jest zgodne z instrukcją.

Informacje ogólne

• Max. obciążenie:             1200 W
• Max. Obciążenie dla źródła LED:               300W
• Stopień ochrony (IP):     20
• Napięcie zasilania:           230V~, 50Hz
• Wyjście przekaźnikowe:               tak
• Czujnik obecności:          nie
• Kolor:    biały
• Montaż:              podtynkowy
• Wymiary czujnika - szerokość (mm):       Ø76mm
• Wymiary czujnika - głębokość (mm):      75.60mm
• Kąt widzenia:    360°
• Wymiary otworu montażowego:             Ø60mm
• Typ czujnika:     podczerwień
• Zasięg detekcji: Ø6m
• Regulacja natężenia światła LUX:             tak
• Zasięg regulacji światła LUX:       <3—2000lux
• Regulacja czasu świecenia TIME:              tak
• Zakres regulacji TIME:    min.: 10 sek. ± 3 sek., max.: 15min.±2min
• Regulacja zasięgu detekcji SENS:              nie

Prezentowane zdjęcia i rysunki mają charakter poglądowy, mogą różnić się od prezentowanych na aukcji.
