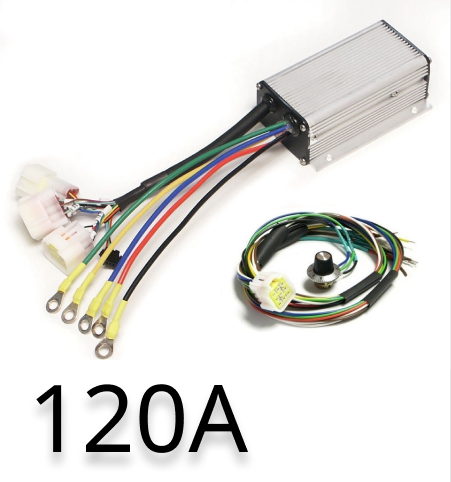

Регулятор скорости двигателя BLDC 90 В 120 А

Sterownik silnika BLDC 8kW  18V...90V 90/120A

Dane techniczne

• Maksymalna moc: 8kW
• Napięcie zasilania: 18V...90V
• Maksymalny ciągły pobór prądu: 70A
• Maksymalny prąd do silnika przez 20s:120A
• Maksymalny pobór prądu przez 20s: 90A
• Waga urządzenia: 450g
• Długość, szerokość i wysokość: 12cm x 7,8cm x 4cm

Komplet  zawiera:

• Sterownik
• Instrukcję obsługi
• Kabel  z  potencjometrem
• Opornik
• Gwarancję
• Fakturę

Elektroniczny regulator obrotów do silników BLDC

Za pomocą tego urządzenia można płynnie regulować prędkość płynięcia łodzi lub prędkość jazdy motocykla, gokarta lub innego pojazdu

URUCHOMIENIE STEROWNIKA:

1. Sterownik należy podłączyć zgodnie z rysunkiem.

2. Kabel żółty, zielony i niebieski podłączyć do silnika indukcyjnego.

3. Połączenia należy wykonać kablem o przekroju co najmniej 8mm2.

4. Do kabla czarnego podłączyć minus zasilania.

5. Do kabla czerwonego podłączyć plus zasilania.

6. Czerwony cienki kabel podłączyć do włącznika.

7. Włącznik podłączyć do czerwonego kabla zasilającego .

8. Przed włączeniem sterownika, potencjometr należy ustawić na zero ( początek regulacji ).

9. Za pomocą włącznika można włączać silnik w każdym momencie jego pracy.

10. Do zasilania powinien też być podłączony bezpiecznik 100A.

11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa

sterownika i zaciski przewodów.

12. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce,

to do chłodzenia należy zamontować wentylator.
