Radio FM 76-108MHz Cyfrowe

z wyświetlaczem LCD

i obudową

Do samodzielnego montażu, lutowania.

Układ średnio Trudny czas montażu ok 120 min.

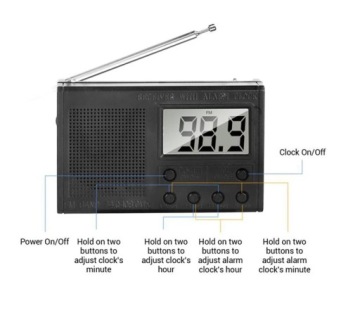

Radio Posiada następujące funkcje;

Odbiór stacji FM 76-108MHz

Wyświetlanie czasu

Gniazdo słuchawkowe Jack

Zasilanie bateryjne: 2 x AA 1,5V (brak w zestawie ) do kupienia na moich aukcjach.

Przycisk włączania/wyłączania zasilania Power ON/OFF

: Służy do przełączania FM i czasu.

• Przycisk AL ON/OFF

  : Służy do włączania lub wyłączania funkcja alarmu. Włącza się funkcja alarmu, jeśli na ekranie LCD w pierwszej linii znajduje się symbol sieci bezprzewodowej.

• Przycisk typu MINset

  : Służy do zmiany wartości na minuty. Obsługuje naciśnij raz lub utrzymuje prasę. Uwaga: jego wartość może tylko wzrosnąć, a nie zmniejszyć. Wartość minuty osiąga wartość maksymalną (59), a następnie ponownie wzrasta od 0. Zwróć uwagę na AM i PM na ekranie LCD w pierwszej linii.

• Przycisk HEset

  : Służy do zmiany wartości na godziny. Obsługuje naciśnij raz lub utrzymuje prasę. Uwaga: jego wartość może tylko wzrosnąć, a nie zmniejszyć. Wartość godziny osiąga wartość maksymalną (12), a następnie ponownie wzrasta od 0. Zwróć uwagę na AM i PM na ekranie LCD w pierwszej linii.

• Przycisk TIMEset

  : Służy do wejścia w ustawiony tryb czasu. Zaleca się, aby najpierw nacisnąć i przytrzymać ten przycisk, a następnie nacisnąć „ heset ”i „ minset”, aby skalibrować czas RTC.

• Przycisk ALdisp

  : Służy do wejścia w ustawiony tryb alarmu. Zaleca się najpierw nacisnąć i przytrzymać ten przycisk, a następnie nacisnąć przycisk „ wahać ”i „ minset”, aby ustawić czas alarmu. Będzie alarm z wyświetlaczem czas, naciskając „ dobrze ”w dowolnym momencie.

Instrukcja montażu do pobrania pod

kodem QR lub linkiem poniżej:

https://drive.google.com/file/d/1zUQd34O6QmuMR6SRGbz0f4h2buviDdH0/view?usp=sharing

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
