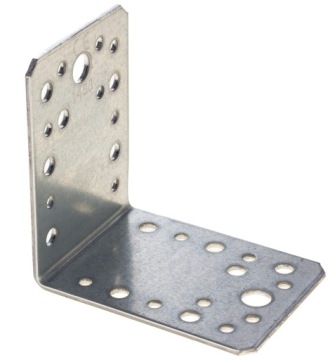

Угловой крепежный элемент 90x90x65 2,5MM

KĄTOWNIK ŁĄCZNIKOWY KL4

Wymiar: 90mm x 90mm x 65mm x 2,5mm

Kątownik  90x90x65x2,5

• Model: KL4
• Wymiary: A:90, B:90, C: 65, D: 2,5mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Nośność: 17,80 kN
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Certyfikat CE - 1488

Podstawowe kątowniki do łączenia drewna z drewnem, betonem lub stalą. Różne wielkości otworów zwiększają ich uniwersalność i umożliwiają montaż na różnych rodzajach łączników trzpieniowych.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Parametry:

• długość: 90mm
• wysokość: 90mm
• szerokość: 65mm
• grubość blachy: 2,5mm
• materiał: - DX 51D+ Z275
• ochrona antykorozyjna: - cynk
• ilość otworów: 16 otworów Ø 5mm, 12 otworów ø7mm, 2 otwory Ø 11mm

Mocowanie:

• gwoździe pierścieniowe ANCHOR Ø 4mm
• wkręty ciesielskie do łączników
• wkręty do drewna Ø 5mm, Ø 6mm, Ø10mm
• śruby rozporowe M10,
• kotwy do betonu M10,

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.

Rysunek techniczny

Pozostałe wymiary

• KL1 - 50 x 50 x 35 x 2,5 [mm]
• KL2 - 70 x 70 x 55 x 2,5 [mm]
• KL3 - 50 x 150 x 35 x 2,5 [mm]
• KL4 - 90 x 90 x 65 x 2,5 [mm]
• KL5 - 105 x 105 x 90 x 2,5 [mm]
• KL6 - 102 x 102 x 35 x 2,5 [mm]

Zastosowanie
