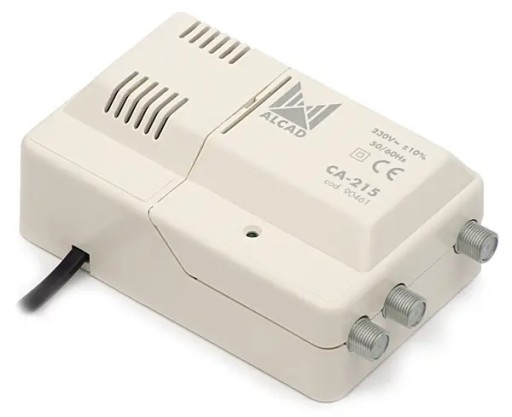

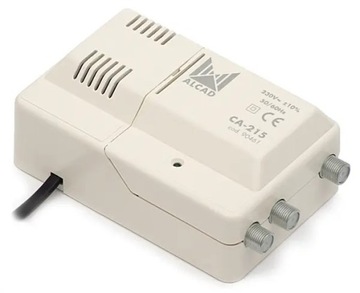

wzm. wielozakresowy ALCAD CA-215 12-230V VHF UHF

wzm. wielozakresowy ALCAD CA-215 12-230V VHF UHF

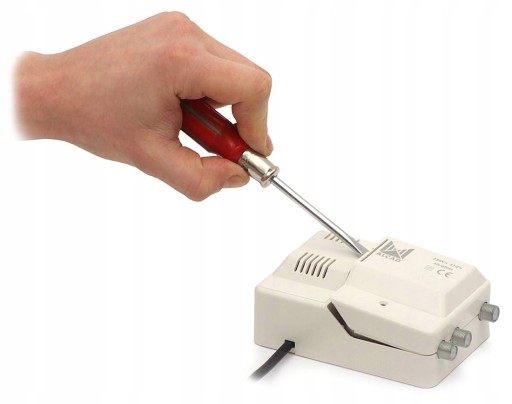

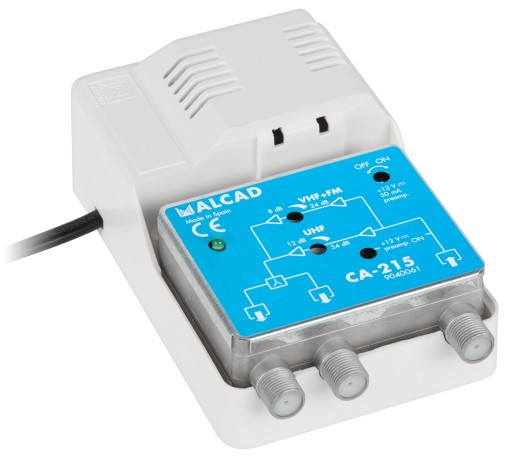

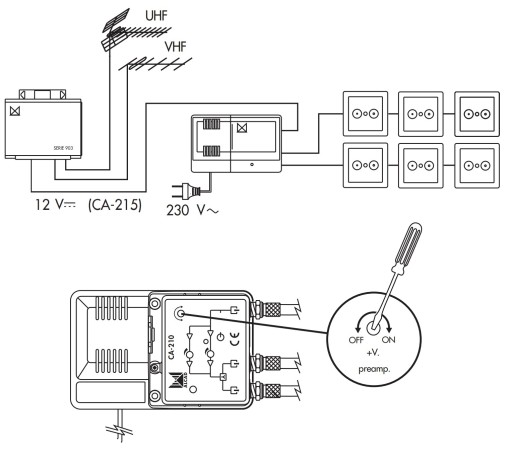

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie. Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy. Bezpieczeństwo podczas użytkowania wzmacniacza Wzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-215 umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych. Dane techniczne

typ

CA-215

wyjścia

2

zakres częstotliwości

pasmo

VHF

UHF

MHz

40 - 400

470 - 862

wzmocnienie

dB

24±2

22±1

regulacja wzmocnienia dB 16 12

poziom wyjściowy

dBμV

105 DIN45004B

99 IMD3 -60dB

86 IMD2 -60dB

86 CTB

80 CSO

89 XMOD

współczynnik szumów

dB

< 4,5

< 3

tłumienie odbić

dB

> 10

zasilanie przedwzmacniaczy V/mA

12/60

zasilanie

V

230±10% 50/60 Hz

VA

5,5
