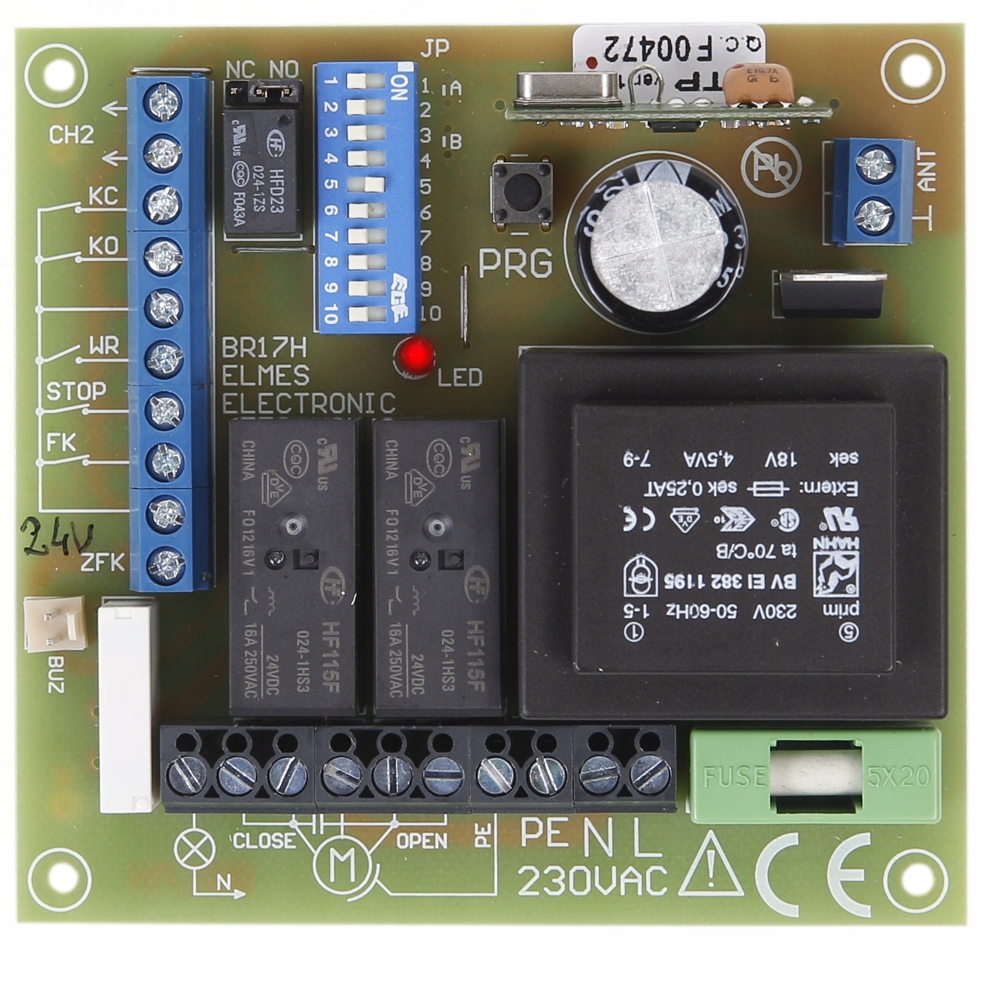

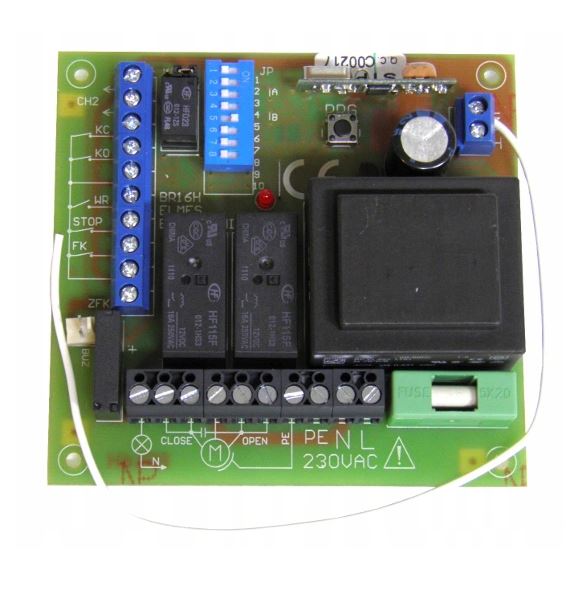

Контроллер для Elmes STP 230 Vac Slind Gate Universal 230 В переменного тока двигатель

Sterownik do bramy przesuwnej Elmes STP 230 VAC UNIWERSALNY silnik 230V AC

Odbiornik radiowy superheterodynowy 433,92MHz

Opis produktu:

STP - Sterownik radiowy do bram z jednofazowym silnikiem 230V AC, radioodbiornik superheterodynowy, pamięć 112 pilotów, kodowanie zmienne KEELOQ, 4 tryby pracy

STP - Sterownik radiowy przystosowany do zdalnej kontroli napędu bramy z jednofazowym silnikiem indukcyjnym 230V AC. Urządzenie zostało wyposażone w superheterodynowy odbiornik radiowy i współpracuje z pilotami, które do transmisji danych używają systemu kodowania zmiennego KEELOQ (433.92 MHz).

Urządzenie przeznaczone jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik indukcyjny prądu zmiennego 230V umożliwiający pracę w dwóch kierunkach.

Najważniejsze cechy:

✅

✅ transmisja radiowa z użyciem kodu zmiennego KEELOQ zapewniająca wysoki poziom bezpieczeństwa;

✅ superheterodynowy odbiornik radiowy;

✅ współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik,

✅ pamięć pilotów: 112;

✅ sterowanie jednym lub dwoma przyciskami pilota:

• jednym - przycisk pilota steruje bramą w cyklu: OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…;
• dwoma - pierwszy przycisk pilota steruje bramą w cyklu: OTWIERANIE-STOP-OTWIERANIE.., drugi ‑ w cyklu: ZAMYKANIE-STOP-ZAMYKANIE…

✅ sterowanie pojedynczym wyłącznikiem przewodowym w cyklu: OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…;

✅ dostępna specjalna wersja sterowana dwoma wyłącznikami przewodowymi, jednym w cyklu OTWIERANIE-STOP-OTWIERANIE (podłączanym do wejście WR), drugim - ZAMYKANIE-STOP-ZAMYKANIE (podłączanym do wejścia STOP);

✅ 4 tryby pracy

✅ automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek..4min), możliwość skrócenia PAUZY sygnałem z fotokomórki;

✅ współpraca z wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);

✅ programowany czas pracy silnika pozwalający na współpracę z napędami nie wyposażonymi w krańcówki;

✅ współpraca z fotokomórką typu NC z wyjściem normalnie zwartym;

✅ automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;

✅ wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;

✅ dwa tryby pracy lampy:

• lampa ostrzegawcza - miga w czasie ruchu bramy: wolniej w czasie otwierania, szybciej w czasie zamykania,
• lampa oświetleniowa - świeci ciągłym światłem;

✅ dodatkowe, niezależne wyjście przekaźnikowe NO/NC sterowane oddzielnym przyciskiem pilota, może zostać załączone na zaprogramowany czas, lub na stałe,

✅ funkcja ułatwiająca instalację – możliwość odwrócenia kierunków ruchu bramy i wyłączników krańcowych za pomocą zworek.

DANE TECHNICZNE:

• zasilanie: 230VAC; pobór mocy: maksymalnie 4VA
• wyjścia przekaźnikowe silnika: 2x NO, max. 16A/250VAC
• wyjście na lampę: max. 5A/250VAC
• wyjście przekaźnikowe CH2: NO lub NC (przełączane zworką), separowane galwanicznie; obciążalność: 1A/24VDC lub 0,5A/125VAC; czas załączenia wyjścia od 0,5 s – 2 min
• wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem polimerowym
• wejście na fotokomórkę typu NC (normalnie zwarta)
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
• czas pracy silnika: 1 s – 4 min, wspólny dla zamykania i otwierania
• czas PAUZY: 1 s – 4 min
• temperatura pracy: -20 st. C ... +40 st. C
• zasilanie: 230VAC
• pobór mocy: max. 4VA
• rozstaw otworów montażowych: śr. 3 mm, 85 x 80 mm
• wymiary: 95 x 90 x 34 mm

INFORMACJE DODATKOWE

Układ superheterodynowy

Gwarancja bardzo dobrej czułości i selektywności

Układ superheterodynowy zastosowany w odbiorniku (mieszanie sygnału wielkiej częstotliwości z częstotliwością z lokalnego generatora) gwarantuje bardzo dobrą czułość i selektywność urządzenia. Radioodbiornik został wyposażony w pamięć, umożliwiającą wgranie do 112 pilotów.

KEELOQ

Podnosi bezpieczeństwo użytkowania systemu

Komunikacja ze sterownikiem odbywa się przy pomocy kodu dynamicznie zmiennego KEELOQ, który znacznie podnosi bezpieczeństwo użytkowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie.

Sterownik STP może pracować w 4 różnych trybach:

Manualny - Brama startuje po naciśnięciu przycisku pilota, ponowne kliknięcie zatrzyma bramę. Brama nie zamyka się automatycznie

Samozamykany - Praca pracuje w cyklu "Otwieranie - Pauza - Zamykanie" Naciśnięcie przycisku pilota zatrzyma wykonywany przez bramę manewr. Po pełnym otwarciu bramy sterowni rozpoczyna naliczanie tzw. czasu pauzy, po którym automatycznie rozpocznie manewr zamykania. Naciśnięcie przycisku pilota w czasie pauzy anuluje odliczanie. Do zamknięcia bramy konieczne będzie użycie pilota

Parking 1 - Brama pracuje w cyklu "Otwieranie - Pauza - Zamykanie". Naciśnięcie przycisku w trakcie otwierania bramy nie powoduje żadnej reakcji. Kiedy brama jest otwarta jest naliczany czas pauzy, po którym brama automatycznie się zamknie. Użycie pilota podczas czasu pauzy rozpocznie odliczanie od nowa. Naciśnięcie pilota podczas manewru zamykania zatrzyma pracę siłowników, a następnie rozpocznie proces ponownego otwierania bramy

Parking 2 - Praca w trybie "Otwieranie - Pauza - Zamykanie". Naciśnięcie przycisku pilota podczas otwierania bramy zatrzyma pracę siłowników. Kolejne użycie pilota wznowi proces otwierania. Kiedy brama jest otwarta sterownik nalicza zaprogramowany czas pauzy i po jego upływie automatycznie rozpoczyna manewr otwierania. Naciśniecie przycisku w czasie pauzy rozpocznie odliczanie od początku

Bezpieczeństwo stosowania systemu

Współpraca z wyłącznikami krańcowymi i fotokomórkami

Sterownik radiowy STP ma możliwość współpracy z wyłącznikami krańcowymi typu NO lub NC oraz z fotokomórkami typu NC - znacznie podnoszą bezpieczeństwo stosowania systemu automatycznego sterowania. Jeżeli linia fotokomórek zostanie przerwana podczas wykonywania manewru zamykania, sterownik automatycznie odwróci kierunek pracy siłowników (zatrzyma, a następnie rozpocznie ponowne otwieranie bramy).

Wejście STOP

Możliwość całkowitego blokowania bramy

Urządzenie jest dodatkowo wyposażone w wejście STOP, służące do całkowitego blokowania bramy. Posiada również niezależne wyjście NO / NC i wyjście na lampę sygnalizacyjną, która może pracować w 2 trybach:

Lampa ostrzegawcza - mruga w czasie wykonywania przez bramę manewru zamykania lub otwierania

Lampa doświetleniowa - dodatkowe źródło oświetlenia

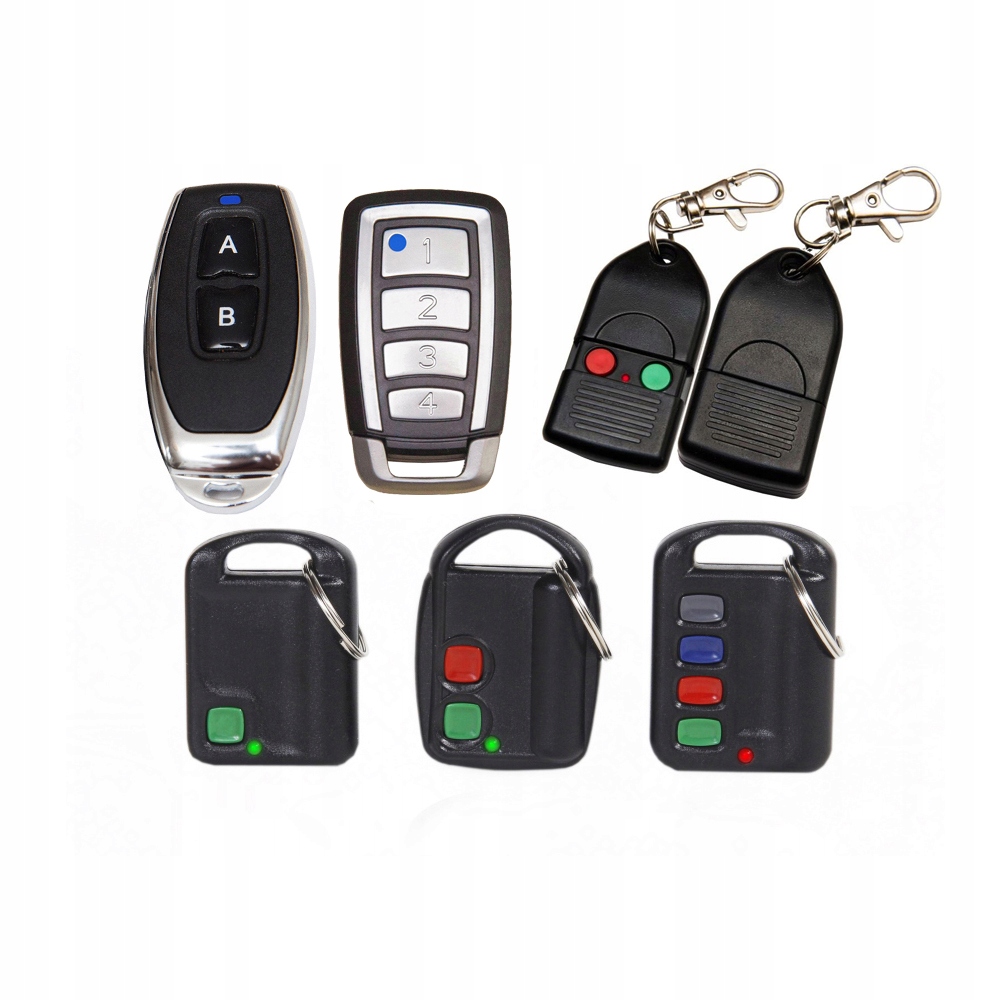

Piloty współpracujące ze Sterownikiem STP Elmes:

1. UMB100HT,
2. DWB100HT,
3. CH4HT,
4. U2T,
5. U2TK,
6. U4T.

Kod producenta: STP
