Станок для лазерной резки Raycus мощностью 1500 Вт

Światłowodowe wycinarki laserowe to nowoczesne urządzenia które wyróżniają się licznymi zaletami. Technologia fiber pozwala na cięcie blach i innych materiałów o różnej grubości, od tych bardzo cienkich aż po te sięgające 14mm szerokości (w przypadku lasera o mocy 1500W). Długość fali w laserze fiber liczy 1,064 mikrometra.

DO NAJWIĘKSZYCH ZALET LASERA NALEŻY

• bezawaryjny światłowód
• brak zużywających się elementów
• wysoka sprawność energetyczna - 100000h pracy
• uniwersalne zastosowanie (blachy specjalne, stal czarna i nierdzewna, miedź, mosiądz, aluminium, tytan)

Wyposażenie standardowe wycinarki laserowej obejmuje:

Głowna konstrukcja maszyny:

• Rezonator: Raycus 1500 W

• Wiązka laserowa: Raycus

• Interfejs: Raycus

• Chiller (chłodnica): S&A

• Głowica tnąca: Raytools

• Pojemnościowy pomiar wysokości: BCS100

• System sterowania: Cypcut 2000

• Przekładnie planetarne: Shimpo / Motovario

• Listwy zębate:  YYC

• Silniki serwo: Fuji / YASKAWA

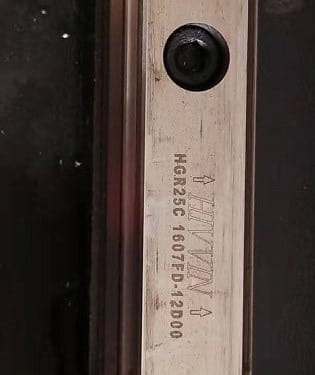

• Prowadnice liniowe: HIWIN

• Zawory wysokociśnieniowe: Burkert

• Zawory proporcjonalne: SMC

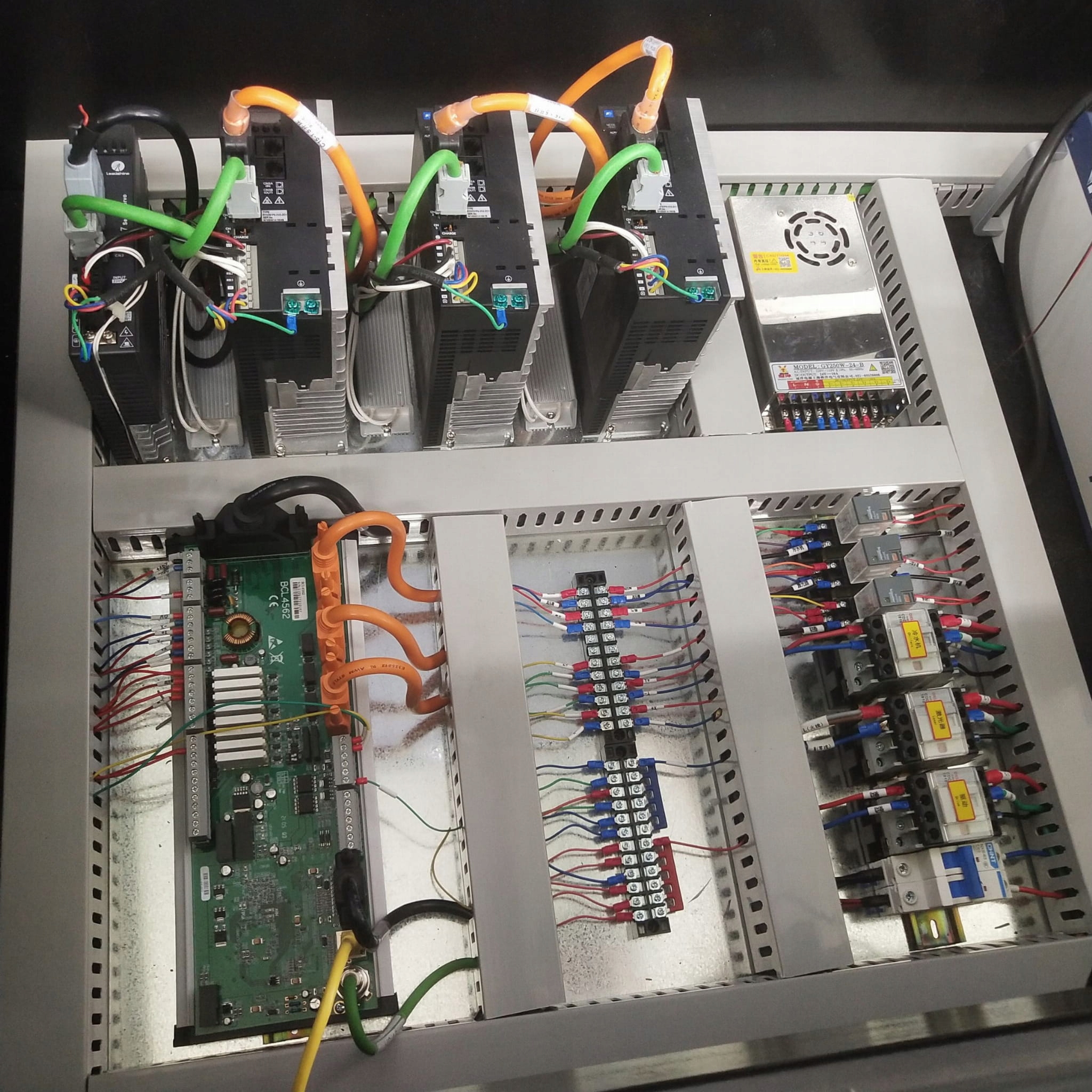

• Komponenty elektryczne: Schneider

• System automatycznego smarowania: Xunrun

• Automatyczna konsola gazowa (tlen): SMC

Parametry techniczne

• Maksymalna wielkość arkusza: 3000 x 1500 mm
• Dokładność pozycjonowania osi X i Y: ±0.05 mm/m
• Powtarzalna dokładność pozycjonowania osi X i Y: ±0.03 mm
• Maksymalna prędkość: 80000 mm/min
• Przyśpieszenie maksymalne: 1.0 G
• Obciążenie maksymalne: 1200 kg
• Moc: 1,5 kW
• Zapotrzebowanie na energię: 15 kW
• Marka źródła: Raycus
• Zasilanie: ~3×400 V 50 Hz
• Klasa ochronności: IP54
• Długość: 4500 mm
• Szerokość: 2200 mm
• Wysokość: 1900 mm
• Waga: 2600 kg

 Konstrukcja

Do budowy bloku maszyny o mocy nie przekraczającej 2000W wykorzystuje się profile stalowe o grubości 6mm. Konstrukcja spawana o wadze 2800 kg zapewnia wysoką sztywność, odporność na skręcanie czy deformacje.

Brama przesuwna wykonana z sezonowanego aluminium lotniczego

Konstrukcja bramy przesuwnej wykonana jest z sezonowanego aluminium lotniczego formowanego z siłą 4300 ton, osiągającego niesamowitą sztywność. .

• Bez ręcznego ustawiania ostrości. Oprogramowanie automatycznie dostosowuje soczewkę ogniskującą do realizacji automatycznych perforowanych i tnących płyt o różnej grubości. Szybkość automatycznej regulacji ostrości jest dziesięciokrotnie większa od ręcznej regulacji.
• Większy zakres regulacji. Zakres regulacji -10 mm ~ + 10 mm, precyzja 0,01 mm, nadaje się do różnych typów płytek 0 ~ 20 mm.
• Długa żywotność. Soczewki kolimatorowe i soczewki skupiające mają radiator chłodzący wodę, co obniża temperaturę głowicy tnącej, aby wydłużyć żywotność głowicy tnącej.
• Panel sterowniczyKorzystanie z wycinarki laserowej Fiber Laser zapewnia panel sterowania, na który składają się ekran, mysz i klawiatura.

Komputer posiada system Windows 10 oraz oprogramowanie CypCut, posiadające takie funkcje, jak:

• projektowanie
• import i eksport plików DXF
• optymalizacja mocy i prędkości wypalania
• nesting oraz rozbudowane funkcje konfiguracyjne samego urządzenia z możliwością doboru wszelkich parametrów cięcia i kinematyki maszyny.

Wszystkie zainstalowane programy posiadają dożywotnie licencje.

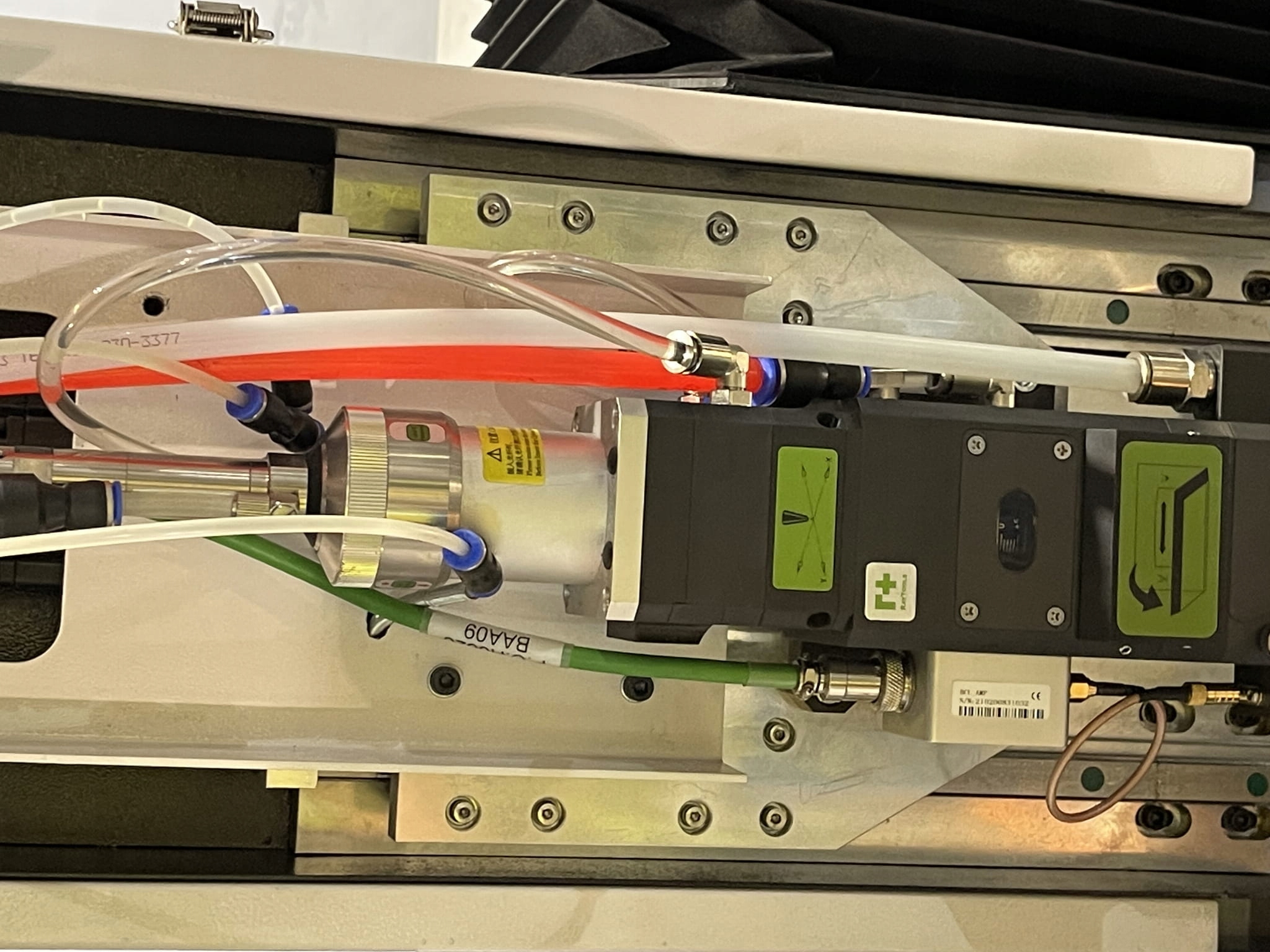

Głowica laserowa RAYTOOLS z automatycznym focusem:

seria BM 109 to głowica z automatycznym ogniskowaniem, które zostały wydane przez szwajcarską firmę RAYTOOLS AGW.  Użytkownik może ustawiać ogniskową w sposób ciągły przez program, aby wykonać szybkie przebijanie grubych arkuszy lub innych różnych grubości arkuszy materiału.

Rezonator Raycus

Niezawodny laser światłowodowy – wielka nowość dzisiejszej technologii, jego zalety to:

• Duża moc wyjściowa

• Wysoka stabilność wiązki lasera

• Mniejsze ogniskowanie przy dużych odległościach

• Modułowa budowa „połącz i uruchom”

• Kompaktowy, solidny i łatwy w instalacji

• Giętki i wytrzymały przewód światłowodowy

• Żywotność diod – powyżej 100 000 godzin

• Niewielkie wymagania chłodzenia

Sensor wysokości:

wycinarka laserowa wyposażona jest w pojemnościowy sensor wysokości głowicy tnącej.  Spełnia on również podstawową ochronę antykolizyjną.

Cena obejmuje:

Montaż i uruchomienie urządzenia, szkolenie z obsługi oraz serwis.

Zapewniamy pełne wsparcie techniczne:

W ramach szkolenia nasi technicy zapewniają montaż i szkolenie u klienta. W tym czasie przeprowadzane są wszystkie testy jak również poruszamy każdy aspekt związany z obsługą sterowania, przygotowywaniem rysunków i doborem parametrów cięcia. Szkolenie połączone jest z bieżącym cięciem elementów wskazanych przez klienta.

podana cena jest ceną netto

Gwarancja:

• 2 lat na całe urządzenie z wyjątkiem materiałów eksploatacyjnych i uszkodzeń mechanicznych.

• Serwis gwarancyjny i pogwarancyjny

Wsparcie techniczne.
