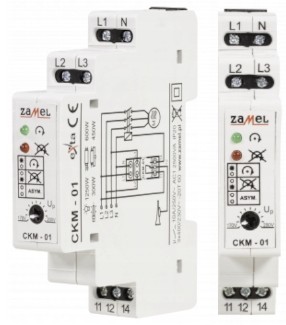

ДАТЧИК ПОСЛЕДОВАТЕЛЬНОСТИ ФАЗ 230/400В AC CKM-01 Zamel

CZUJNIK KOLEJNOŚCI FAZ

230/400V AC TYP: CKM-01

OPIS PRODUKTU

Czujnik kolejności faz CKM-01 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą

kolejnością faz. Wartość progowa napięcia zadziałania może być nastawiana przez użytkownika za pomocą potencjometru. Czujnik nie zabezpiecza przed symetrycznym spadkiem napięcia. Urządzenie zasilane jest z fazy L1. Opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

CECHY FUNKCJONALNE PRODUKTU:

• Zabezpieczenie przed złą kolejnością faz,
• regulacja progu zadziałania (asymetrii),
• wyjście przekaźnikowe ? jeden styk przełączny o maksymalnej obciążalności 10 A,

• zabezpieczenie przed zanikiem fazy,
• opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
• obudowa jednomodułowa

• zabezpieczenie przed asymetrią napięcia,
• odporność na krótkotrwałe spadki napięcia,
• montaż na szynie TH 35.

• Szerokość 35 mm
• Wysokość 90 mm
• Głębokość 66 mm
• Zakres pomiarowy napięcia 170/200 V
• Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 10 s
• Minimalna regulowana zwłoka czasowa przy podaniu zasilania 5 s
• Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 5 s
• Minimalna regulowana zwłoka czasowa przy zaniku zasilania 1 s
• Rodzaj napięcia sterowania AC
• Liczba styków rozwiernych 0
• Liczba styków zwiernych 0
• Liczba styków przełącznych 1
