ZAMEK WPUSZCZANY DO DRZWI JANIA 72/60 WKŁAD

Zamek drzwiowy 72/60 mm

• Dźwignia: Tak
• Zamiana strony Lewa/Prawa: Tak
• Typ: na wkład
• Producent: JANIA

• Zamki przeznaczone do montowania w środku drzwi, we wcześniej przygotowanych do tego otworach. Po zamknięciu zamka jego rygiel i zapadka wchodzą do okucia/zaczepu zamontowanego w futrynie..
• Bezawaryjność zamków Jania jest od lat potwierdzana w praktyce

Wymiary zamka [mm]:

I: 91, B: 60, F: 10,5, G: 21, H: 10,5, N: 3, A: 72, J: 35, K: 86, L: 158, M: 186, D: 210, C: 20, O: 10, U: 12,5, V: 62, W: 136, X: 197,5, R: 12, P: 25, T: 8, S: 37.

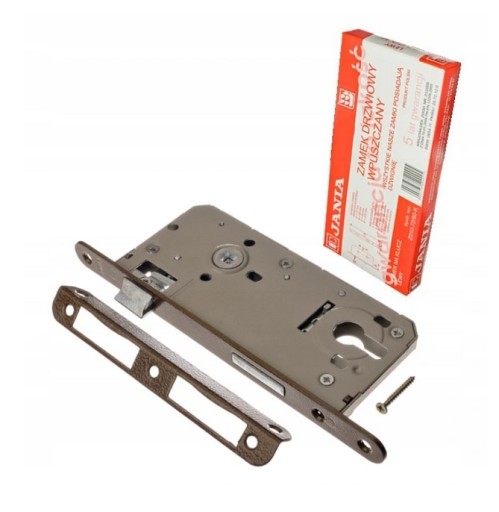

Skład kompletu:

• Zamek - x1
• Zaczep 20x20 - x1
• Wkręty - x7

JAK DOBRAĆ ODPOWIEDNI ZAMEK?

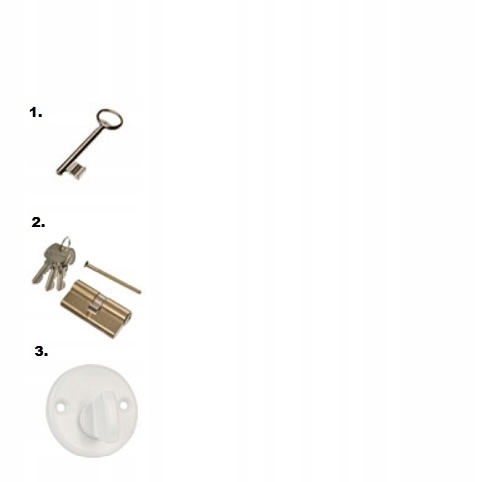

TYP ZAMKA

1. Zamek na kluczZamki na klucz otwierane i zamykane są za pomocą klucza dołączonego do zamka.
2. Zamek na wkładDo tych zamków należy dokupić wkładkę, która jest mocowana do zamka za pomocą jednej śruby.
3. Zamek WCZamki przeznaczone najczęściej do pomieszczeń sanitarnych. Charakteryzują się tym, iż otwieranie i zamykanie odbywa się za pomocą pokrętła umieszczonego w szyldzie.

ROZSTAW ZAMKA

Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50 mm

Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.

LEWY / PRAWY ?

Przed zakupem zamka należy sprawdzić, w którą stronę otwierają/zamykają się drzwi, do których ma być montowany zamek.

Zamiana LEWY / PRAWY

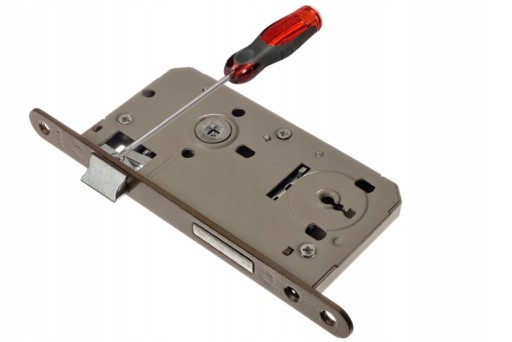

Część zamków JANIA ma możliwość zamiany zapadki. W tym celu:

• odkręcamy śrubkę mocującą zapadkę do mechanizmu zamka wyciągamy zapadkę
• zamieniamy jej stronę,
• wkręcamy wcześniej wykręconą śrubkę

Należy pamiętać, aby dokładnie i mocno dokręcić śrubkę!
