ФАНАР Н1-121001-3139 ТРУБНАЯ МАТРИЦА. DIN-24231 G1 A HSS 800

FANAR Narzynka G-1" DIN-EN 24231 HSS 800

Numer katalogowy: N1-121001-3139

Narzynka HSS 800 zgodna z DIN-EN 24 231 nacina gwint rurowy walcowy.Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.

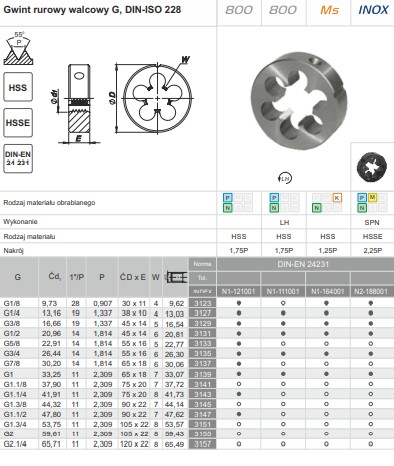

Dane techniczne:

• Rozmiar: G-1"
• średnica nominalna gwintu: 33,25 mm
• Skok gwintu (1"/P): 11
• Podziałka gwintu (skok): 2,309 mm
• średnica zewnętrzna (d2) x grubość narzynki (h2): 65 x 18 mm
• Otwory wiórowe (W): 7
• Materiał: HSS
• Nakrój: 1,75P
• Tolerancja: A
• średnica pręta do wykonania gwintu: 33,07 mm
