Tulejka zaciskowa ER32 6 mm PRECYZYJNA 0,005 KOSZYCZEK CNC DIN6499

TULEJKA ZACISKOWA PRECYZYJNA 0,005

ER32 6mm DIN6499

Ø6-5

DANE TECHNICZNE:

• Typ: ER32
• Zakres mocowania: 6-5mm
• Klasa wykonania: PRECYZYJNE - 0,005
• Przeznaczenie: uniwersalne
• Norma: DIN6499
• Twardość: 44~48HRC
• Materiał: stal chromowo-manganowa 65Mn (precyzyjnie szlifowana)

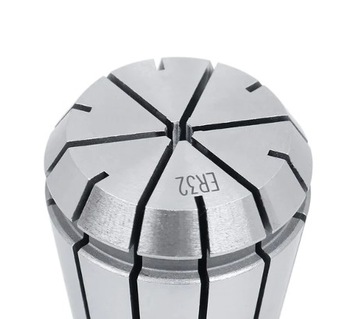

*przedstawione zdjęcie jest jedynie zdjęciem poglądowym

**każdy wymiar tulejek ER32 rózni się średnicą otworu d

WYMIARY:

• d: 6mm
• D: 33mm
• L: 40mm

W ofercie dostępne tulejki ER32 o wymiarze d:

• od 3 do 20mm

• Tulejka zaciskowa ER32 do narzędzi z chwytem walcowym, stosowana w uchwytach narzędziowych na tulejki ER32.
• Naniesione oznaczenie na czole tulejki.
• Koszyczek kompatybilny z nakrętkami ER.
• Rowki pozwalają na sprężynowanie tulejki, pokręcanie nakrętką powoduje zwężanie i rozszerzanie otworu.
• Producent zapewnia precyzję 0,005 przy pierwszym zamocowaniu tulejki, nie gwarantuje tej samej precyzji przy kolejnym zamocowaniu innego narzędzia, gdyż tulejka się odkształca.

MONTAŻ TULEJKI:

• Tulejkę włożyć pod kątem do nakrętki.
• Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki.
• Wcisnąć tulejkę do nakrętki.
• Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
