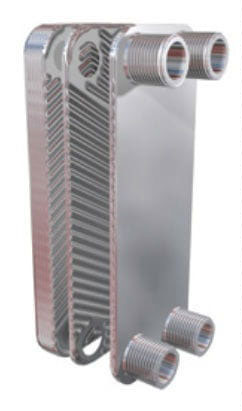

Wymiennik płytowy lutowany jednoprzepływowy

(przyłącza: 4 króćce GZ)

PRODUCENT:  HEXONIC (secespol)

MODEL: LB31-20-1"

WYMIARY: 286mm/123mm/57mm

#ID: 0203-0062

EAN: 5901704009151

WAGA: 4,01 kg

Płytowe lutowane wymienniki ciepła to doskonałe rozwiązanie pozwalające uzyskać wysoką wydajność cieplną przy niskich kosztach eksploatacji.

Wymienniki płytowe lutowane serii L to doskonałe rozwiązanie do instalacji grzewczych i chłodniczych. Trwałe zespolenie płyt grzewczych podczas procesu lutowania w piecu próżniowym gwarantuje niezawodną pracę przy niskich kosztach eksploatacji. Rozwinięta powierzchnia wymiany ciepła pozwala na bardzo wydajną pracę w wymagających warunkach. Szeroka gama typów, wymiarów, liczby płyt i przyłączy pozwala zoptymalizować dobór do konkretnego zastosowania. Lut miedziany lub nierdzewny oraz opcja podwójnych ścian stwarzają dodatkowe opcje zastosowania. Wymienniki lutowane gwarantują niezawodne, wieloletnie działanie.

Lutowany płytowy wymiennik ciepła

• Urządzenie składające się z określonej liczby karbowanych płyt grzewczych połączonych ze sobą za pomocą lutu w wysokiej temperaturze i próżni, zamkniętych płytami osłonowymi wzmacniającymi całą konstrukcję.

Płyta grzewcza

• Płyta wykonana ze stali nierdzewnej wytłoczona w karbowany wzór.

Płyta osłonowa

• Płyta tłoczona lub prosta wykonana ze stali nierdzewnej zamykająca pakiet płyt grzewczych, wyposażona w otwory służące do montażu króćców wlotowych i wylotowych.

Pakiet płyt grzewczych

• Zespół płyt grzewczych połączonych ze sobą w taki sposób, że wytłoczenia tworzą kanały wewnętrzne, przez które prze pływa medium.

Powierzchnia wymiany ciepła

• Powierzchnia płyty grzewczej, mająca kontakt z obydwoma płynami roboczymi w wymienniku.

Całkowita powierzchnia wymiany ciepła

• Łączna powierzchnia płyty grzewczej, mająca kontakt z obydwoma płynami roboczymi w wymienniku.

Uderzenie hydrauliczne

• Uderzenie hydrauliczne jest nagłą zmianą ciśnienia w wyniku gwałtownej zmiany prędkości przepływu cieczy przez układ. Może pojawić się podczas nagłego otwarcia lub zamknięcia urządzeń regulujących przepływ. Zjawisko to może powodować uszkodzenie urządzenia.

Zalety

• Wysoki współczynnik wymiary ciepła
• Kompaktowa konstrukcja
• Dostępna opcja z asymetrycznymi płytami
• Łatwy montaż i demontaż
• Odporność na wysoką temperaturę oraz ciśnienie

Materiały

• stal nierdzewna
• lut miedziany

Przykładowe media

• Woda
• Roztwory gliklu propylenowego
• Płyny grupy II
• Inne(po konsultacji z producentem)

Parametry pracy

• Max temperatura - 230°C, LJ - 160°C
• Min. Temperatura - 195°C
• Dla kołnierza CS - 0°C

Max Ciśnienie

• LA,LB,LH - 3 MPA
• LM,LC,LD,LE - 2,5 MPA
• LJ - 1,6 MPA

• Do otuliny izolacyjnej: tak
• Głębokość: 28 mm
• Liczba płyt: 20
• Maks. ciśnienie robocze: 30 bar
• Maksymalna temperatura przepływu: 230 °C
• Materiał: Stal nierdzewna
• Moc: 21 kW
• Model: Lutowany
• Przyłącze obwodu pierwotnego: Gwint zewnętrzny
• Przyłącze obwodu wtórnego: Gwint zewnętrzny
• Rozmiar gwintu obwodu pierwotnego: 1 cal
• Rozmiar gwintu obwodu wtórnego: 1 cal (25)
• Szerokość: 123 mm
• Wysokość: 286 mm
• Znamionowa średnica obwodu pierwotnego: 1 cal (25)
• Znamionowa średnica wewnętrzna obwodu pierwotnego: 1 cal (25)
