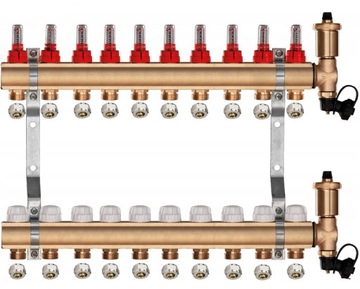

Напольный распределитель 10 с WILO GROUP + СОЕДИНИТЕЛИ PEX + КОРОБКА ДЛЯ НАКЛОННОГО МОНТАЖА

KOMPLETNY ROZDZIELACZ MOSIĘŻNY 10 SEKCJI Z GRUPĄ POMPOWĄ WILO + ZŁĄCZKI PEX + SKRZYNKA NATYNKOWA - POLSKI PRODUCENT

• Mosiądz CW617N do wody pitnej, sekcja odpowietrzająco-spustowa
• Rozdzielacz przeznaczony do ogrzewania podłogowego
• W rozdzielaczu wykorzystane zostały akcesoria i podzespoły wyprodukowane w UE - PRODUKT REKOMENDOWANY PRZEZ INSTALATORÓW.
• ROZDZIELACZ WYKONANY Z GRUBEGO MOSIĄDZU I POLSKIEJ PRODUKCJI
• SKRZYNKA NATYNKOWA POLSKIEJ PRODUKCJI
• GRUPA POMPOWA WILO POLSKIEJ PRODUKCJI

W SKŁAD KOMPLETNEGO ZŁOŻONEGO ZESTAWU WCHODZI:

✅ SKRZYNKA NATYNKOWA

✅ Grupa pompowa z pompą renomowanej marki WILO

✅ Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C. Zawór o bardzo dużym przepływie KVS 3,4

✅ 2x belki mosiężne

✅ nyple mosiężne (ilość taka sama jak ilość obwodów x2)

✅przepływomierze ( ilość taka sama jak ilość obwodów)

✅ zawory termostatyczne z pokrętłem

✅uchwyty do rozdzielacza x2

✅grupy odpowietrzająco - spustowe x2

✅ZŁĄCZKA  PEX 3/4 x 16 GW - adapter - (ilość taka sama jak ilość obwodów x2)

1) Belka górna :

• wykonana z wysokiej klasy mosiądzu CW617N
• przepływomierze zakończone nyplem
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

1) Belka dolna :

• wykonana z wysokiej klasy mosiądzu
• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

.

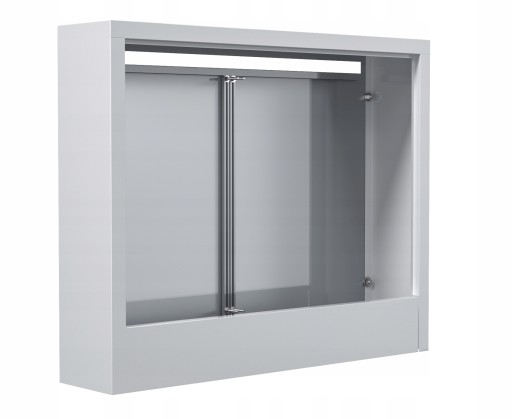

SKRZYNKA NATYNKOWA

Dane techniczne:

• Szerokość zewnętrzna: 760 mm
• Szerokość wewnętrzna: 730 mm
• Wysokość: 580 mm
• Głębokość: 120 mm
• Drzwiczki zamykane na monetę

Skrzynka ocynkowana malowana proszkowo przeznaczona jest do bezpiecznego montażu instalacji grzewczych C.O. (grzejnikowych) oraz OP (podłogowych) a także sanitarnych ze względu na potrzeby.

Skrzynki ą nowocześnie wykonane w technologii laserowej oraz projektowane tak aby konstrukcja całej szafki była wzmocniona.

Stosujemy blachę ocynkowaną i farbę proszkową, dzięki czemu szafki są odporne na korozje, dlatego będzie mogła spełniać swoją rolę przez wiele lat.

INFORMACJE DODATKOWE:

• Posiada szyny montażowe regulowane na całej szerokości szafki na uchwyty do rozdzielaczy
• Wykonana z blachy o grubości 0,8 mm
• Front i ramka malowana proszkowo w kolorze białym.
• Możliwość zdejmowania frontu, co umożliwia łatwy montaż rozdzielacza
• Drzwiczki zamykane na monetę.

Podzespoły rozdzielacza:

Kompletny układ mieszająco-pompowy WILO

przeznaczony do montażu z rozdzielaczem ogrzewania podłogowego

wyposażony w energooszczędną(elektroniczną) pompę

Wilo Yonos Para RS25/6-RKA  oraz najwyższej jakości termostatyczny zawór mieszający ESBE VTA 372 1' cal o zwiększonym przepływie 3,4 KVS posiadający regulację temperatury w zakresie 20-50 stopni Celcjusza

Zestaw składa się z:

• Pompa Wilo Yonos Para RS25/6-RKA(maksymalny przepływ 3,3m3/h)
• maksymalna wysokość podnoszenia pompy: 6,2m.
• Zawór mieszający ESBE VTA 372 1' (20-50). Duży przepływ 3,4 KVS
• Odpowietrznik ręczny (opcjonalnie miejsce na odpowietrznik automatyczny)
• Dwa termometry tarczowe
• Łączniki i elementy mosiężne
• Polska produkcja

Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C.

Zawór o bardzo dużym przepływie KVS 3,4

Zawór jest przeznaczony do sterowania ogrzewaniem podłogowym

Zawór posiada zabezpieczenia przed oparzeniem i bakteriami legionella.

Bardzo łatwa i intuicyjna nastawa zaworu, która nie sprawia trudności inwestorowi

Specyfikacja zaworu

Ciśnienie PN10

Maksymalna temperatura pracy 95 stopni C

Gwint zewnętrzny 1'

Zakres regulacji temperatury 20-50

KVS 3,4 m3

VTA 372-31200114

ZŁĄCZKA 3/4 X 16 PEX EUROKONUS

BUDOWA ZŁĄCZKI:

• korpus oraz nakrętka: mosiądz z powłoką niklowaną
• pierścień zaciskowy: mosiądz
• pierścienie uszczelniające: typu O-ring
• podkładka: teflon
• złączka przeznaczona jest do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania, ogrzewania podłogowego itp.
• dodatkowe uszczelnienie typu oring
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar

• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

Przepływomierz (rotametr).

• Elementy służące do mierzenia na wyskalowanej podziałce natężenie przepływu na poszczególnych obwodach oraz do dokonywania precyzyjnej regulacji przepływu. Montowane na belce zasilającej.
• Przepływomierz wykonany jest z tworzywa i korpusu mosiężnego.
• Rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.
• Skala przepływomierza: 5 litrów/min.

Zawory termostatyczne z pokrętłem

• Elementy służące do wyrównania poszczególnych pętli, które mogą być o zróżnicowanej długości a także do zrównoważenia instalacji pod względem oporów hydraulicznych.
• Montowane na belce powrotnej.
• Wkładki termostatyczne przystosowane są do montażu głowic termoelektrycznych czy też potocznie zwanych napędami termicznymi.
• Wkładka termostatyczna wykonana jest z mosiądzu

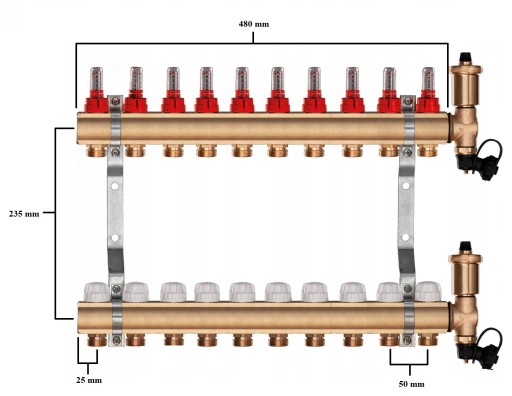

Wymiary:

Zalety rozdzielacza:

• Możliwość swobodnej konfiguracji i rozbudowy podzespołów, dostosowanych do konkretnych inwestycji.
• Wykonany z materiałów odpornych na korozję.
• Niezawodne uszczelki gumowe EPDM eliminują potrzebę dodatkowych uszczelnień przy montażu.
• Współpracuje z ekonomicznymi źródłami ciepła, takimi jak pompy ciepła i kotły kondensacyjne.
• Dostępny w wersjach od 2 do 16 sekcji.
• Specjalnie dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie:

• Idealny do systemów ogrzewania płaszczyznowego, szczególnie podłogowego.
• Zawory termoregulacyjne na belce powrotnej przygotowane do montażu siłowników elektrycznych.
• Zawory regulacyjne z przepływomierzami na belce zasilającej umożliwiają szybką regulację przepływu dzięki zastosowanej skali na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• Rozdział czynnika grzewczego do obiegów grzejnych.
• Zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego, dzięki niezależnemu zasilaniu każdego obiegu grzewczego.
• Możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.
• Równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.
• Możliwość przyłączenia grupy mieszająco-pompowej w celu uzyskania na rozdzielaczu temperatury odpowiedniej dla ogrzewania podłogowego."

.

✅ NAJWYŻSZA JAKOŚĆ - wszystkie elementy rozdzielacza odznaczają się precyzją i najwyższą jakością wykonania.

✅ ODPORNY STOP METALU ( MOSIĄDZ ) - w produkcji zastosowano wysoce odporny stop metalu, co zapewnia wyjątkową trwałość.

✅ ATRAKCYJNA CENA - Rozdzielacz z najlepszą ceną w swojej klasie

✅ DOSKONAŁY DO PODŁOGÓWKI - rozdzielacz C.O. zapewnia sprawne funkcjonowanie całej instalacji.
