ЭЛЕКТРИЧЕСКИЙ КОТЕЛ ГАЛМЕТ НЕПТУН КОМБИ ВОДОНАГРЕВАТЕЛЬ 80 ЛЕВЫЙ Змеевик

SGW(S) Neptun Kombi 80

06-084671

WISZĄCY WYMIENNIK C.W.U. ZE SPIRALNĄ, WYSOKOWYDAJNĄ WĘŻOWNICĄ 0,6m³

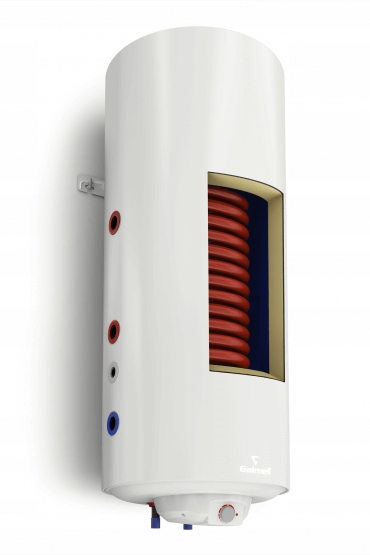

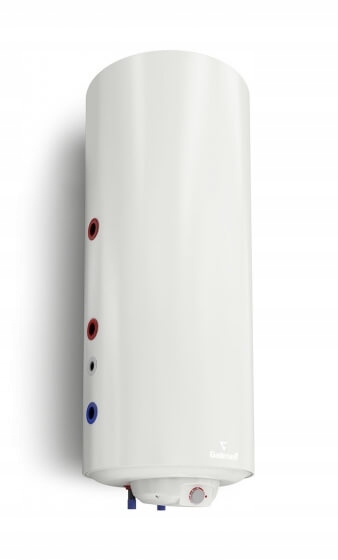

Neptun² Kombi to wymiennik wiszący, o średnicy tylko 48 cm. Niewielka średnica zapewnia komfortowy montaż, podgrzewacz bez problemu zmieści się w każdej kotłowni.

Wężownica z lewej strony wymiennika umożliwia wygodne połączenie z kotłem C.O.

Wygodna instalacja

Źródłem ciepła w wymienniku Neptun² Kombi mogą być

• dowolny kocioł centralnego ogrzewania (pelletowy, olejowy, gazowy, węglowy, itd.)
• kominek,
• standardowa grzałka elektryczna.

Dla wygody instalacji oba przyłącza do wody użytkowej ukryto w dolnej pokrywie za modułem sterowania. W konstrukcji wymiennika zastosowano też mufę cyrkulacyjną, która umożliwia podłączenie zewnętrznej pompy cyrkulacyjnej.

Podgrzewacz jest przystosowany do pracy wyłącznie w pozycji pionowej.

► KONSTRUKCJA

Główną częścią podgrzewacza jest zbiornik, w którym podgrzewana jest woda. Wykonany jest on z blachy stalowej emaliowanej (emalia szklista).  Otwory w dnach zbiornika zamykane są w górnej części korkiem 1/2”, w dolnej flanszą przykręcaną do kołnierza przy pomocy pięciu śrub M8

Z dolnej dennicy (przez obudowę) wyprowadzone są dwa króćce przyłączeniowe - doprowadzenie zimnej wody (oznaczony kolorem niebieskim) i odprowadzenie ciepłej wody (oznaczony kolorem czerwonym). Ogrzewacz SGW(S) posiada dodatkowe podłączenia do wężownicy i otwór cyrkulacji c.w.u. oraz osłonę czujnika do którego można podłączyć czujnik termostatu z kotła c.o

Na flanszy umocowany jest wysokowydajny element grzejny o mocy 1500W oraz anoda magnezowa. W pokrywie obudowy umieszczono czerwoną lampkę kontrolną, która sygnalizuje pracę grzałki elektrycznej

► WĘŻOWNICA

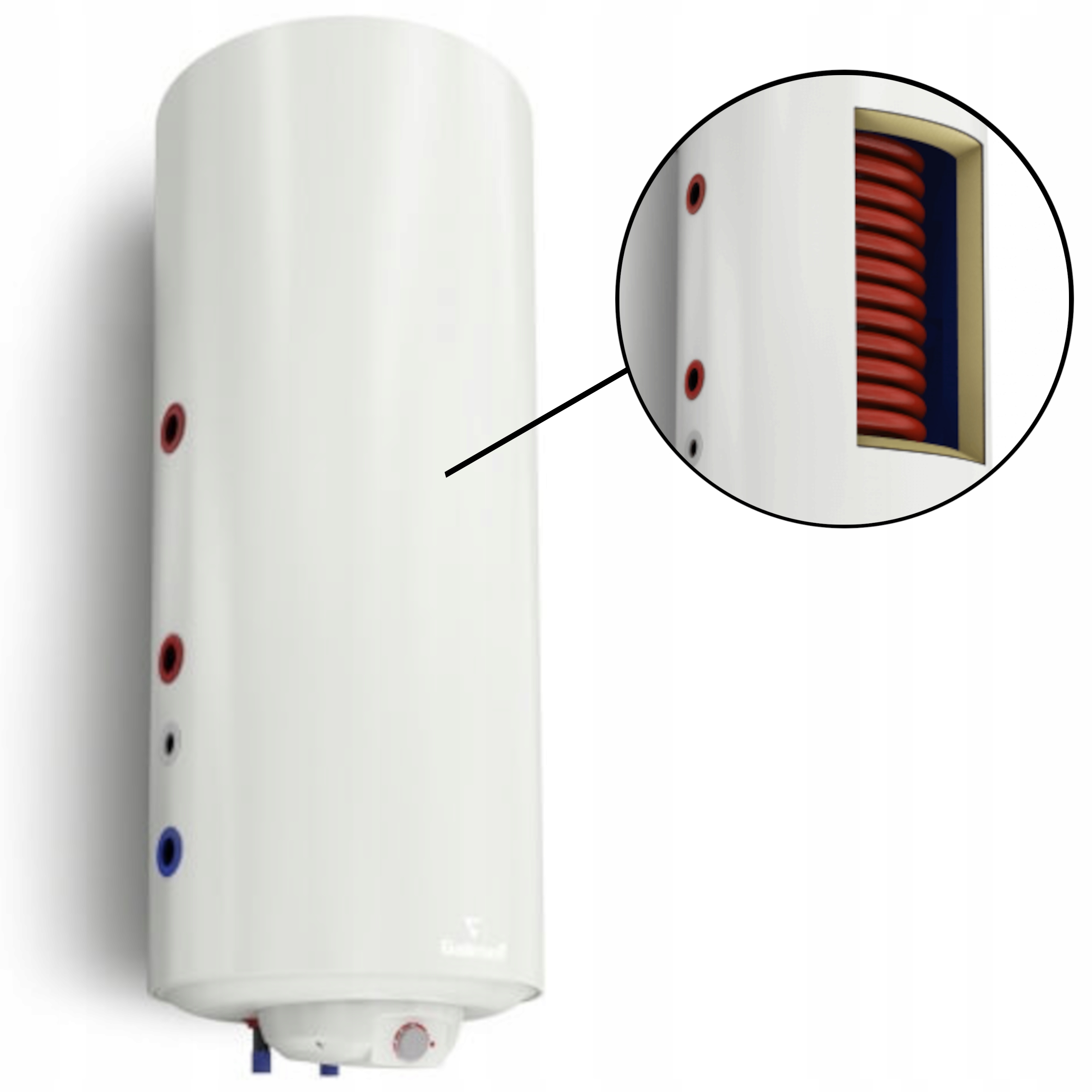

Woda w zbiorniku jest podgrzewana za pomocą spiralnie zwiniętego wymiennika c.o. (tzn. wężownicy o dużej powierzchni) podłączonego do kotła centralnego ogrzewania. Znacznie przyspiesza to nagrzewanie cieczy w zbiorniku, co wpływa na wysoki komfort użytkowania ciepłej wody.

► DO 50% DŁUŻSZA ŻYWOTNOŚĆ

RESIST-TECH® to opatentowana technologia ochrony dzięki, której żywotność zbiorników z grzałką elektryczną wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną.

► ZABEZPIECZENIE ANTYKOROZYJNE

Najdokładniejsze zabezpieczenie powierzchni zbiornika zapewnia nałożenie emalii ceramicznej EXTRA GLASS. Specjalnie wypalona emalia ceramiczna chroni zbiornik przed korozją i zapewnia higieniczne użytkowanie.

Stosowana standardowo anoda magnezowa gwarantuje dodatkowe zabezpieczenie antykorozyjne zbiornika i grzałki elektrycznej.

► SPRAWDZONA IZOLACJA

Za utrzymanie stabilnej temperatury wody i wydajne działanie urządzenia odpowiada wężownica spiralna o zwiększonej powierzchni 0,6m³. Zlokalizowana w dolnej części zbiornika najefektywniej ogrzewa wodę użytkową. Podgrzewacze ocieplone są ekologiczną pianką poliuretanową, która cechuje się niskim współczynnikiem przewodzenia ciepła (przez co jest bardzo dobrym izolatorem termicznym). Zapewnia to redukcję strat ciepła do absolutnego minimum.

► ZABEZPIECZENIE PRZED PRZEGRZANIEM

Przed przekroczeniem temperatury wody ogrzewacz zabezpieczony jest przy pomocy nastawnego (8-77°C) regulatora temperatury oraz ogranicznika temperatury, który odcina dopływ energii elektrycznej do elementu grzejnego w momencie gdy temperatura ścianki ogrzewacza osiągnie wartość ok. 80°C. Elementy metalowe ogrzewacza połączone są przewodem zerowym.

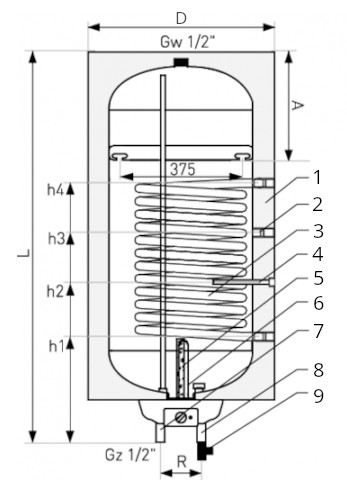

1 - izolacja

2 - cyrkulacja

3 - wężownica do kotła C.O.

4 - osłona czujnika

5 - anoda magnezowa

6 - grzałka elektryczna

7 - odpływ ciepłej wody użytkowej

8 - dopływ zimnej wody

9 - zawór bezpieczeństwa (nieujęty w cenie podstawowej)

► WYMIARY

• h2 - dopływ zimnej wody (GW): 3/4" / 250 mm
• h2 - osłona czujnika I - rurka Ø: 3/8" / 375 mm
• h3 - cyrkulacja (GW): 3/4" / 480 mm
• h4 - dopływ gorącej wody z c.o. (GW): 3/4" / 650 mm
• L - wysokość: 920 mm
• D - zewnętrzna średnica zbiornika: 480 mm
• R - rozstaw: 100 mm
• wymiar A: 185 mm
• waga netto: 51 kg

► DANE TECHNICZNE

• Pojemność magazynowa: 82 L
• Klasa efektywności energetycznej: C
• Moc grzałki elektrycznej: 1500 W
• Profil obciążeń: M
• Zakres regulacji temperatury: 8÷77°C
• Max. ciśnienie pracy zbiornika: 0.6 MPa
• Max. ciśnienie pracy wymiennika: 1.6 MPa
• Max. temperatura pracy zbiornika: 95°C
• Max. temperatura pracy wymiennika: 110°C
• Powierzchnia wymiennika: 0.6 m²
• Pojemność wymiennika: 2.6 L
• Moc wymiennika (70/10/45°C): 16 kW
• Wydajność wymiennika: 390 l/h
• Moc wymiennika (80/10/45°C): 21.1 kW
• Wydajność wymiennika (80/10/45°C): 510 l/h
• Zapotrzebowanie na wodę grzewczą z kotła c.o:  2.5 m³/h
• Czas nagrzewania do 40°C: 1.6 h
• Anoda magnezowa dolna: 25x390 mm
