ПОТЕНЦИОМЕТРНОЕ УПРАВЛЕНИЕ RK168 2 КАНАЛА С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ

STEROWANIE POTENCJOMETREM RK168 2 KANAŁY Z PILOTEM

Moduł sterowania silniczkiem potencjometru dla potencjometrów typu ALPS RK168 dwukanałowych.

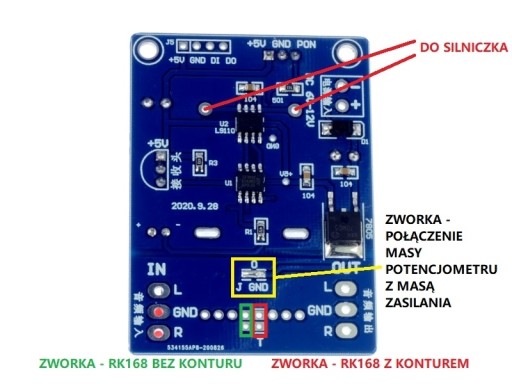

Moduł pasuje tak do wersji potencjometru RK168 z pinem konturu jak i bez - można zrobić zworkę od spodu PCB na dwa sposoby.

Dla potencjometrów RK168 z pinem konturu (czyli takich jak mamy w ofercie) należy zlutować zworkę oznaczoną białą ramką pod spodem płytki PCB, dodatkowo oznaczoną literą "T".

W przeciwnym razie pin wyjścia jednego z kanałów bedzie "wisiał" w powietrzu.

Dla wersji potencjometru bez pinu konturu - zworka obok białej ramki.

Do sprzedawanego modułu sterowania można opcjonalnie podłączyć moduł z przekaźnikiem 250V 30A

(proszę wyszukać po frazie "moduł przekaźnika" w naszym sklepie) aby mieć możliwość włączenia/wyłączenia urządzenia przyciskiem on/off z pilota

(transformator zasilający moduł przekaźnika powinien być zasilony na stałe z gniazda zasilania urządzenia).

UWAGA - jeśli używa się obu modułów należy zasilić TYLKO moduł z przekaźnikiem sieciowym.

Moduł sterowania potencjometrem jest w tym wypadku zasilany z modułu przekaźnika poprzez łączącą moduły taśmę.

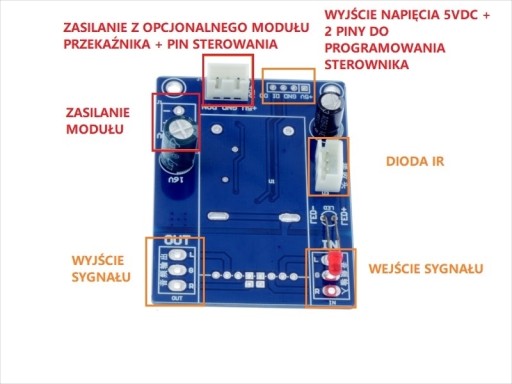

Zasilanie modułu sterowania:

STABILIZOWANE napięcie od 7 do 12VDC (min. 300mA)

(wszelkie inne sposoby zasilenia według własnej wiedzy i rodzaju aplikacji w urządzeniu, za gniazdem zasilania jest dioda prostownicza szeregowo, kondensator i stabilizator 78M05, proszę zwrócić uwagę, że domyślnie zlutowana zworka łączy masy zasilania i sygnału (potencjometru) wg zdjęcia)

Schemat modułu, oprogramowanie mikrokontrolera itp. - nie są dostępne.

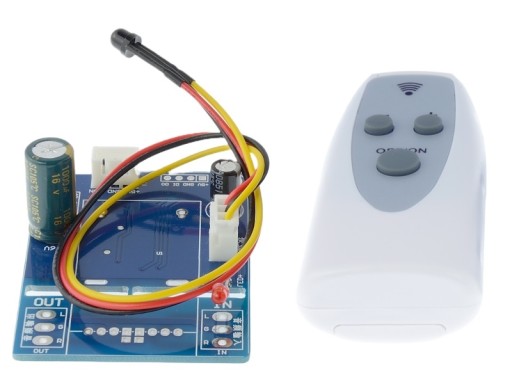

Kupujący otrzymuje zmontowany moduł z pilotem jak na pierwszym zdjęciu w ofercie.

Wymiary PCB: 62mm x 46mm

Moduł sterowania potencjometrem RK168 dwukanałowym + pilot.
