Гидрораспределитель 2-х секционный 40 л/мин 2Р40 оригинальный Hydrolider

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.10.01.020

Zastosowanie:

Każda sekcja przystosowana do sterowania cylindrem jednostronnym lub dwustronnym. Posiada wyjście ciśnieniowe N potrzebne do połączeń szeregowych lub do zamontowania rozdzielacza jako kolejny w istniejącym już układzie.

Rozdzielacz przeznaczony do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

• Minimalny przepływ: 1 l/min
• Maksymalny przepływ: 40 l/min.
• Sterowanie: cylindrami jednostronnymi lub dwustronnymi
• Ilość sekcji: 2

• Gwint w korpusie na zasilaniu [P]: G 1/2"
• Gwint w korpusie na powrocie [T]: G 1/2"
• Gwint w korpusie na sekcji [A / B]: G 3/8"
• Gwint w korpusie na wyjściu ciśnieniowym [N]: G 1/2"

Sterowanie i zasada działania:

Każda dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, która automatycznie wraca z pozycji roboczej do neutralnej pozycji startowej

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się

Warunki pracy:

• Przystosowany do pracy wewnątrz i na zewnątrz
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32, HL 46

• Maksymalne ciśnienie na zasilaniu: 315 bar
• Maksymalne ciśnienie na powrocie: 50 bar
• Maksymalne ciśnienie na sekcjach: 300 bar

Fabryczne ustawienie zaworu przelewowego:

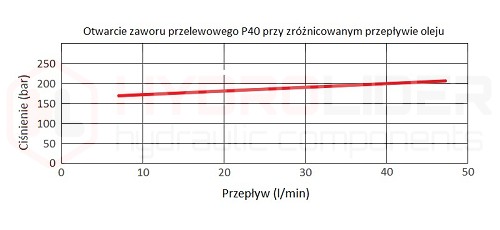

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

• 170 bar  przy 10 l/min
• 180 bar  przy 20 l/min
• 190 bar  przy 30 l/min
• 200 bar  przy 40 l/min

Regulacja zaworu przelewowego:

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz na naszych innych aukcjach allegro o nazwie zestawy pomiarowe. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przed uruchomieniem. Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 bar.
