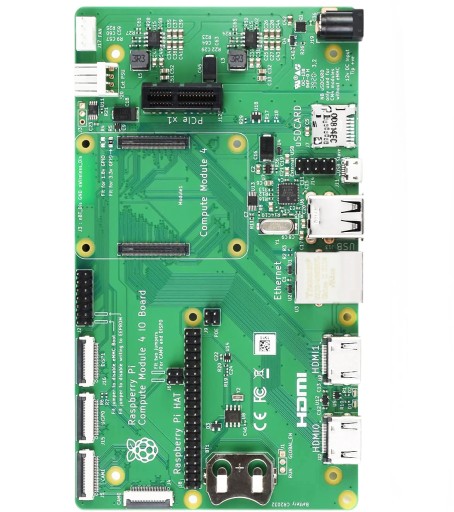

Плата Raspberry Pi CM4IO — модуль расширения для RPI Compute Module 4

Moduł rozszerzeń dla zminiaturyzowanej wersji Raspberry Pi 4B - Compute Module 4. Pozwala on na podłączenie złącz GPIO minikomputera oraz oferuje szereg dodatkowych możliwości. Zawiera dwa złącza HDMI, Gigabit Ethernet, dwa złącza USB, port zasilania DC jack, złącza kamery i ekranu, RTC oraz slot PCIe. Płytka bazowa została zaprojektowana z myślą o modułach Raspberry Pi CM4, zapewniając wygodne złącza dla wszystkich interfejsów modułu CM4, takich jak USB, Ethernet, HDMI, PCIe, DSI, CSI oraz złącze 40-Pin GPIO. Moduł jest także wyposażony w układ zegara czasu rzeczywistego (RTC) oraz złącze wentylatora, co zapewnia kompleksową funkcjonalność i wszechstronność w różnych zastosowaniach.

Specyfikacja

• Złącze zasilania zewnętrznego (+12V, +5V)
• 2 x pełnowymiarowe złącza HDMI® 2.0
• 2 x złącza USB 2.0, z gniazdem na dwa dodatkowe złącza
• Gigabit Ethernet RJ45 z obsługą PoE
• Gniazdo Micro USB do aktualizacji Raspberry Pi 4
• Gniazdo karty MicroSD dla wariantów Compute Module 4 Lite (bez eMMC).
• Gniazdo PCIe Gen 2 x1
• Standardowe złącze wentylatora
• 2 x złącza FPC wyświetlacza MIPI DSI (22-pinowy kabel o rastrze 0,5 mm)
• 2 x złącza FPC kamery MIPI CSI-2 (22-pinowy kabel o rastrze 0,5 mm)
• Standardowe złącza Raspberry Pi HAT
• Zegar czasu rzeczywistego z gniazdem baterii i możliwością wybudzenia Raspberry Pi 4
• Różne zworki umożliwiające wyłączenie określonych funkcji, np. łączności bezprzewodowej, zapisu EEPROM
