Мобильное зарядное устройство 5 портов DualWay Micro USB Type C высокоскоростная плата

Mobilny moduł ładowania 5 portów DualWay Micro USB typu C Płytka szybkiego ładowania 4,5–13,5 V

Dane techniczne:

Typ artykułu: Mobilny moduł ładowania

Materiał: PCB

Napięcie wejściowe: 4,5–13,5 V

Napięcie akumulatora: 2,8–4,5 V

Temperatura robocza: -20

do +60

Cechy:

1. Przełącz ładowanie:

Obsługa typu akumulatora 4,2 V 4,35 V 4,4 V 4,5 V

Prąd do 5 A, wydajność do 95%

Obsługa specyfikacji JEITA

Wsparcie kontroli pętli temperaturowej

2. Synchroniczne wzmocnienie:

Moc wyjściowa do 22,5 W, wydajność do 95%

Automatyczne wykrywanie obciążenia, wykrywanie lekkiego obciążenia

Obsługa trybu ładowania bezprzewodowego i trybu niskiego prądu

3. Protokół szybkiego ładowania wyjściowego:

Obsługa PPS PD3.0 PD2.0

Wsparcie dla QC4+ QC4 QC3.0 QC2.0

Wsparcie dla AFC

Wsparcie dla PE2.0 PE1.1

Wsparcie dla SFCP

Obsługa protokołu szybkiego ładowania wejściowego vooC

Wsparcie dla PD3.0 PD2.0

Wsparcie dla AFC

Wsparcie dla FCP

Wsparcie dla SCP

Wsparcie dla PE1.1

4. Interfejs typu C:

Wbudowana logika interfejsu USB typu C

Obsługa funkcji Try.SRC

5. Moduł BC1.2:

Obsługa trybu BC1.2DCP

Wsparcie dla IOS, dla trybu Samsung

6. Do deszyfrowania interfejsu IOS:

Wbudowana funkcja deszyfrowania interfejsu IOS

7. Pomiar i wyświetlanie energii elektrycznej:

Wbudowany 12-bitowy przetwornik ADC

Wbudowany pomiar energii elektrycznej z dokładnością kulometryczną

8. Mechanizm ochronny

Ochrona przeciwprzepięciowa wejścia, nadprądowa moc wyjściowa, ochrona przed zwarciem

Przekroczenie limitu czasu ładowania, ochrona przeciwprzepięciowa

Ochrona temperaturowa

9. Proces ładowania dzieli się na trzy procesy: tryb podtrzymania, tryb stałego prądu i tryb stałego napięcia. Gdy napięcie akumulatora jest niższe niż 3 V, moduł ładowania znajduje się w trybie podtrzymania, a prąd ładowania wynosi 300 mA. Gdy napięcie akumulatora będzie większe niż 3 V, moduł ładujący przejdzie w tryb prądu stałego, będzie ładował z pełną prędkością zgodnie z ustawionym prądem docelowym, a moc może wynosić około 21 W. Gdy napięcie akumulatora wzrośnie do docelowego napięcia ładowania (np. 4,2 V), moduł ładowania przechodzi w tryb stałego napięcia, w którym to czasie prąd stopniowo maleje, podczas gdy napięcie na zaciskach akumulatora pozostaje niezmienione. Ładowanie kończy się, gdy prąd ładowania spadnie do wartości prądu odcięcia ładowania. Jeżeli po pełnym naładowaniu napięcie akumulatora spadnie o 0,1 V poniżej napięcia docelowego, ładowanie zostanie automatycznie wznowione. (Uwaga: jeśli napięcie przekracza 4,2 V, jest to normalne i nie spowoduje uszkodzenia akumulatora. Jeśli napięcie wynosi 4,2 V, lampka nadal miga, wskazując, że akumulator nie jest w pełni naładowany. Stan pełnego naładowania nie zależy tylko od napięcie ładowania.)

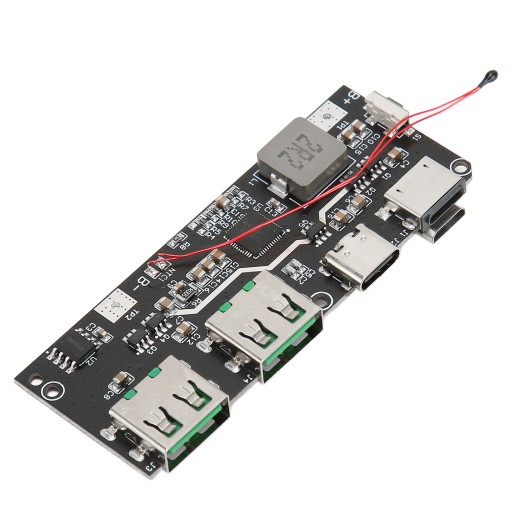

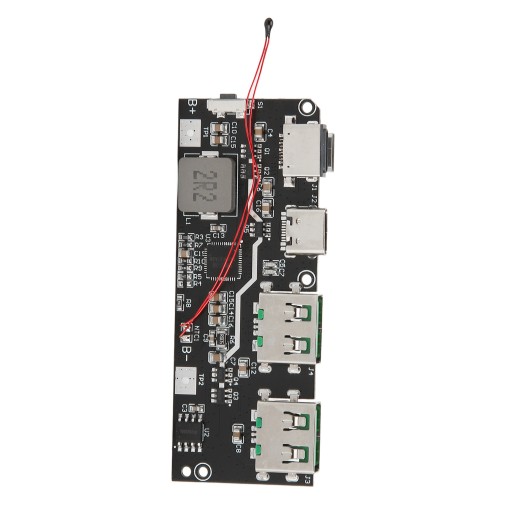

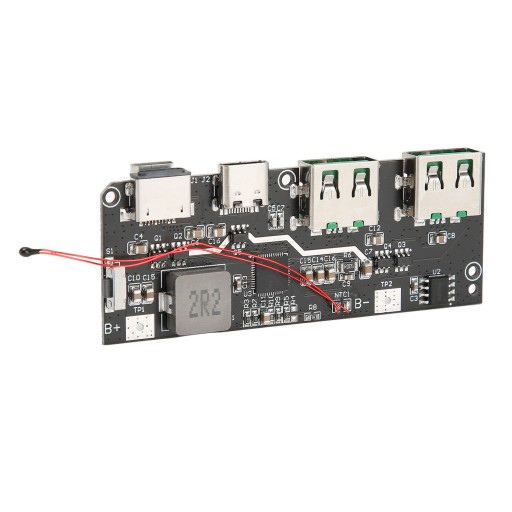

10. Na płycie głównej znajduje się pięć portów USB: Typ A1, Typ A2, Micro B, Typ C, Lightning. Obsługa typu A1 i typu A2 dla wyjścia szybkiego ładowania QC3.0 QC2.0 AFC FCP SCP PE2.0 PE1.1 SFCP VOOC. Typ C obsługuje wyjście szybkiego ładowania PPS PD3.0 PD2.0 QC4+ QC3.0 QC2.0 AFC FCP SCP PE2.0 PE1.1 SFCP i wejście szybkiego ładowania PD3.0 PD2.0 AFC FCP SCP PE1.1. Micro B obsługuje wejście szybkiego ładowania QC2.0 AFC FCP SCP PE1.1. Interfejs IOS obsługuje szybkie ładowanie PD i wolne ładowanie 5 V 2,4 A. Gdy wejście odpowiada szybkiemu ładowaniu, domyślne napięcie wejściowe to 9 V, a moc wejściowa wynosi do 21 W.

11. Wsparcie rozładowywania podczas ładowania. Wejście i wyjście szybkiego ładowania są obsługiwane, gdy działa jeden port, a wejście i wyjście 5 V są obsługiwane, gdy działa wiele portów.

12. Obsługa interfejsu typu A1 typu A2 typu C do jednoczesnego rozładowania.

Lista pakietów:

1 x mobilny moduł ładowania

Cechy:

1.Szeroka kompatybilność: moduł obsługuje akumulatory 4,2 V 4,35 V 4,4 V 4,5 V, o prądzie do 5 A, wydajność do 95%, obsługa specyfikacji JEITA i kontrola pętli temperatury. 2. Obsługiwane wiele protokołów: moduł obsługuje PPS PD3.0 PD2.0, QC4 + QC4 QC3.0 QC2.0, dla AFC, dla PE2.0 PE1.1, dla SFPP, dla protokołu szybkiego ładowania wejściowego vooC, dla FCP SCP i nie tylko. 3,5 portów: moduł ma wbudowanych w sumie 5 interfejsów USB, które są typu A1, typu A2, micro B, typu C oraz dla interfejsu IOS, obsługują różne tryby ładowania. 4. Wielofunkcyjny: moduł jest wyposażony w funkcję deszyfrowania, 12-bitowy ADC, dokładny pomiar energii elektrycznej za pomocą licznika kulombowskiego. 5. Wysokie bezpieczeństwo: Dzięki zabezpieczeniu przeciwprzepięciowemu na wejściu, nadprądowemu na wyjściu, zabezpieczeniu przed zwarciem, przekroczeniu limitu czasu ładowania, zabezpieczeniu przeciwprzepięciowemu i zabezpieczeniu temperaturowemu moduł jest wysoce niezawodny w użyciu.
