КОНВЕРТЕР U30 USB - I2S PCM1536 DSD1024

KONWERTER U30 USB - I2S PCM1536 DSD1024

Moduł konwertera USB obsługujący m.in. sygnał PCM 1536 kHz oraz DSD1024.

Konwerter posiada nową wersję oprogramowania (po 20 września 2021).

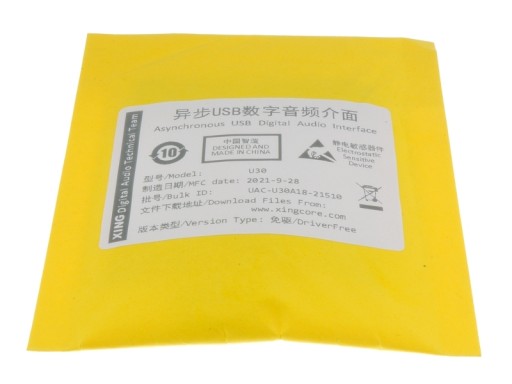

Dodatkowe informacje można znaleźć na stronie producenta (widoczna na zdjęciu) w jezyku angielskim gdzie jest też dostępne narzedzie konfiguracyjne w dziale "download".

Oscylatory NDK NZ2520SDA 49.152 MHz oraz 45.1584 MHz (-158dBc/Hz @100kHz) w obudowie 2520.

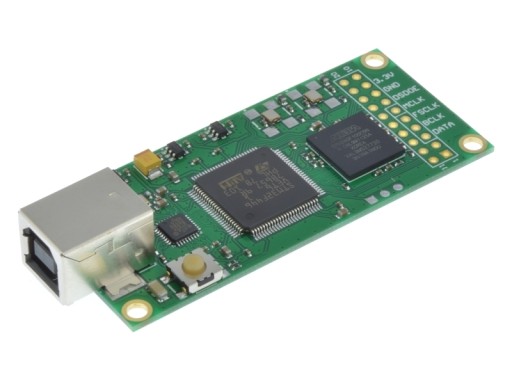

Na PCB są 3 układy - USB3300 odpowiada za fizyczną transmisję danych USB, STM32F446 (ARM Cortex-M4 180MHz) odpowiada za sterowanie główne i buforowanie audio a ALTERA CPLD za wyjście sygnału audio.

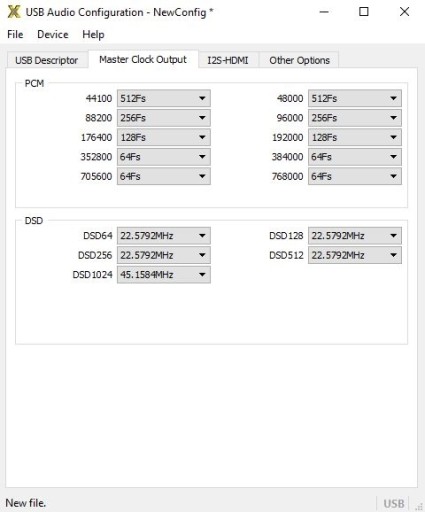

Częstotliwość wyjściowa MCLK może być indywidualnie skonfigurowana dla dowolnego formatu za pomocą narzędzia konfiguracyjnego dostępnego na stronie producenta. Od 64Fs do 512FS oraz od 2,8224MHz do 49,152MHz.

Moduł jest automatycznie wykrywany przez Windows 10.

Obsługiwane formaty i częstotliwości próbkowania:

PCM:

PCM 32 bit (zgodne wstecz z 24-bitowym i 16-bitowym)

44,1 KHz, 48 KHz, 88,2 KHz, 96 KHz, 176,4 KHz, 192 KHz, 352,8 KHz, 384 KHz, 705,6 KHz, 768 KHz, 1411.2 KHz, 1536 KHz.

DSD:

DSD64, DSD128, DSD256, DSD512 i DSD1024 - natywne,

transmisja bezstratna z protokołem DoP DSD64-DSD512.

Sterowniki:

Windows XP, Windows Vista, Windows 7 i Windows 8 wymagają zainstalowania dodatkowego sterownika USB audio 2.0.

System Windows 10 posiada sterownik USB audio 2.0, który obsługuje format DSD z protokołem PCM i DoP. Po zainstalowaniu dodatkowego sterownika USB audio 2.0 obsługiwane mogą być wszystkie formaty audio i częstotliwości próbkowania.

Mac OS posiada sterownik USB audio 2.0, który obsługuje format DSD protokołu PCM i DoP.

Sterownik USB audio 2.0 jest zawarty w iOS7 i nowszych wersjach, które obsługują format DSD protokołu PCM i DoP.

Sterownik USB audio 2.0 jest zawarty w systemie Android 5.0 i kolejnych wersjach.

System Linux (gdy zainstalowany jest moduł sterownika jądra UAC2), w tym Volumio, Moode i Daphile itp., może obsługiwać wszystkie formaty audio i częstotliwości próbkowania.

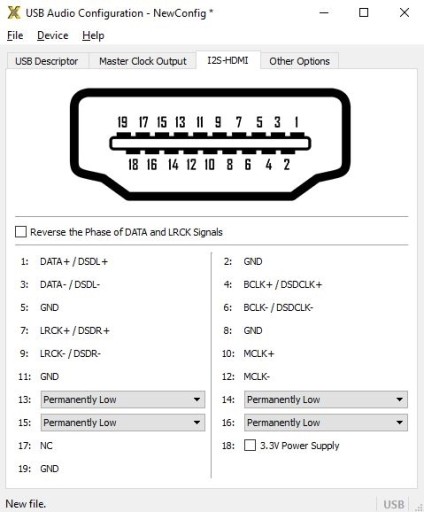

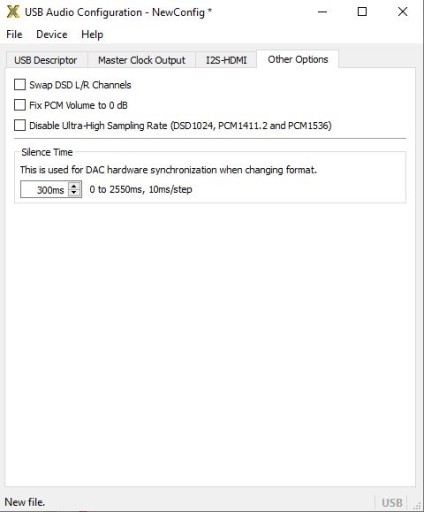

Poprzez narzędzie konfiguracyjne można dowolnie zapisywać VID, PID i ciąg urządzeń aby dostosować się do dowolnego standardowego sterownika audio USB2.0.

Cena za jeden konwerter USB z nieprzylutowaną listwą kołkową.

Kupujący otrzymuje też notę katalogową w pdf w języku angielskim (tłumaczenie translatorem z chińskiego), gdzie można znalezć dodatkowe informacje.

Moduł konwertera USB 2.0 z wyjściem I2S obsługujący sygnał PCM do 32 bit 1536kHz oraz sygnał DSD do DSD1024. Oscylatory NDK NZ2520SDA.
