4-канальное реле, питание 230 В, пульт дистанционного управления 433 МГц.

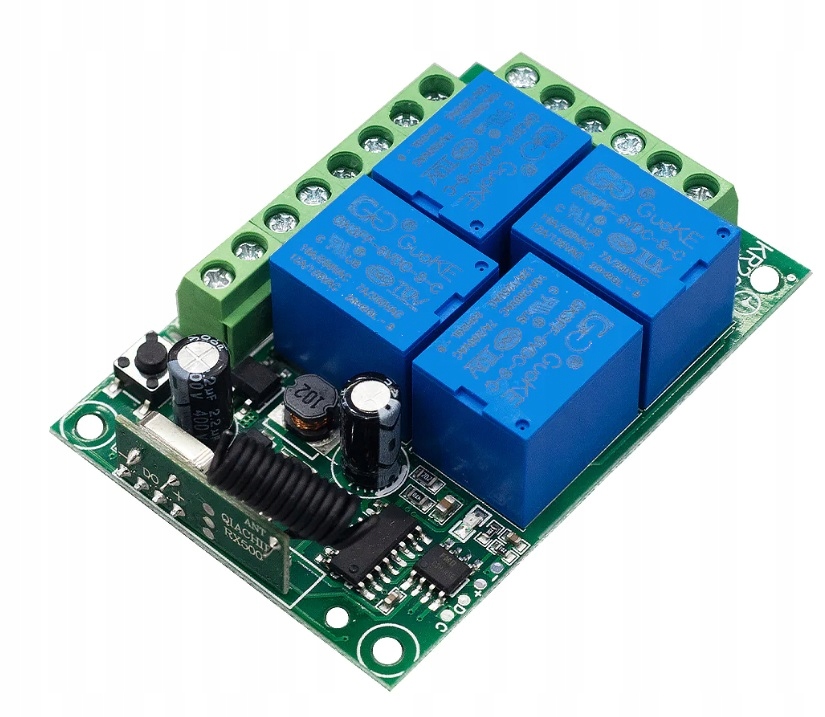

Zdalnie sterowny przekaźnik 4CH 4 kanały zasilany 230V w obudowie z uniwersalnym pilotem RF 433Mhz - moduł z czterema przekaźnikami bezpotencjałowymi

Przekaźnik 4 kanałowy sterowany radiowo w komplecie z 1 pilotem działającymi na częstotliwości 433MHz.

Moduł powinien być zasilany napięciem 230V,

Moduł posiada możliwość pracy w 3 różnych trybach i potrafi zapamiętać aż do 25 pilotów.

Produkt cechuje prostota obsługi oraz programowania i niezawodność. Każdy z przekaźników ma wyprowadzone złącza COM, NO i NC. Dzięki zastosowanej antenie mamy zapewniony zwiększony zasięg. Całość została zamknięta w obudowie.

Trzy tryby pracy:

1) chwilowy; 2) Przełączenia; 3) Zatrzaskowy.

1) Tryb chwilowy:

Po pomyślnym sparowaniu w tym trybie naciśnij i przytrzymaj przycisk pilota (taki jak A), odpowiedni przekaźnik w odbiorniku zostanie włączony; zwolnij przycisk pilota (np. A), a odpowiedni przekaźnik w odbiorniku wyłączy się;

2) Tryb przełączania:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), aby włączyć odpowiedni przekaźnik w odbiorniku; naciśnij ponownie przycisk pilota (taki jak A), aby wyłączyć odpowiedni przekaźnik w odbiorniku;

3) Tryb zatrzaskowy:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), przekaźnik odbiornika odpowiadający A zostanie włączony; naciśnij inny przycisk pilota (np. B), przekaźnik na odbiorniku odpowiadający A zostanie wyłączony, a odbiornik odpowiadający B zostanie włączony, przekaźnik będzie otwarty. naciśnij trzeci przycisk pilota (np. C), amplituner wyłączy się. (Uwaga: w tym trybie zaleca się używanie pilota z trzema lub więcej przyciskami).

parametry techniczne"

Napięcie robocze: DC  230 V

Napięcie wejściowe: 1 ~ 250 V

Napięcie wyjściowe: 1 ~ 250 V

Prąd spoczynkowy: <5mA

Maksymalny prąd: 10A

Piny przekaźnika: COM \ NO \ NC

Częstotliwość radiowa: 433 MHz

Temperatura pracy: -30 ~ + 80 st.C

Czułość odbioru: > 104 dbm

Ilość pilotów do przechowywania: 25 sztuk

Tryb pracy RF: Odbiór bezprzewodowy superheterodynowy

modulacja: ASK

Zasięg odbioru: Otwarta przestrzeń wynosi ponad 50 metrów

Tryb pracy zdalnej: tryb chwilowy/tryb przełączania/tryb zatrzaskowy

Opis styków przekaźników:

Zacisk wyjściowy: NO / COM / NC

1.CH1 Normalnie zamknięty stykprzekaźnika (NC)

2.CH1 Masa przekaźnika (COM)

3.CH1 Normalne otwarty styk przekaźnika (NO)

4.CH3 Normalnie zamknięty styk przekaźnika (NC)

5.CH3 Masa przekaźnika (COM)

6.CH3 Normalne otwarty styk przekaźnika (NO)

7.CH2 Normalnie zamknięty styk przekaźnika (NC)

8.CH2 Masa przekaźnika (COM)

9.CH2 Normalne otwarty styk przekaźnika (NO)

10.CH4 Normalnie zamknięty styk przekaźnika (NC)

11.CH4 Masa przekaźnika (COM)

12.CH4 Normalne otwarty styk przekaźnika (NO)

INSTRUKCJA PROGRAMOWANIA

Jak ustawić tryb pracy sterownika?

Uwaga: Tryb pracy można ustawić tylko wtedy, gdy świecą się wskaźniki LED sterownika przełącznika.

Ustaw tryb chwilowy (Jog):

Krok 1) Naciśnij raz przycisk uczenia odbiornika.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb jog został ustawiony pomyślnie.

Ustaw tryb przełączania:

Krok 1) Naciśnij dwukrotnie przycisk uczenia na odbiorniku.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Wskaźnik LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb samoblokowania został pomyślnie ustawiony.

Ustaw tryb zatrzaskowy:

Krok 1) Naciśnij 3 razy przycisk uczenia na odbiorniku.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie, co oznacza, że tryb blokady został pomyślnie ustawiony.

Ustaw tryb 2CH chwilowy + 2CH przełączanie:

Naciśnij przycisk uczenia na płycie odbiornika 4 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb 2CH chwilowy + 2CH zatrzaskowy:

Naciśnij klawisz uczenia na płytce odbiornika 5 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb Przełącznik 2CH + zatrzask 2CH:

Naciśnij 6 razy klawisz uczenia na płycie odbiornika (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb Blokowanie 2 kanałów + zatrzaskiwanie 2 kanałów:

Naciśnij klawisz uczenia na płycie odbiornika 7 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Dodatkowo umieszczamy film instruktażowy, w którym w prosty sposób wyjaśnimy, jak zaprogramować moduł.https://youtu.be/7IP1isvo5Sg
