Korektor graficzny, equalizer do wzmacniaczy audio 15 stopniowy

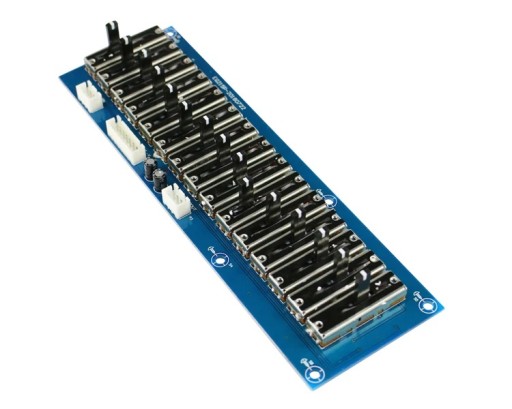

Korektor graficzny, znany również jako equalizer, to urządzenie stosowane w systemach audio do precyzyjnej regulacji charakterystyki częstotliwościowej sygnału dźwiękowego. Ten konkretny model oferuje 15-stopniową regulację dzięki potencjometrom suwakowym, umożliwiając użytkownikowi dokładne dostosowanie układu do swoich preferencji dźwiękowych. Dzięki profesjonalnej płytce drukowanej i wykorzystaniu układów opartych na wzmacniaczach operacyjnych 4558D, zapewnia wysoką jakość dźwięku i niezawodność działania. Potencjometry posiadają wyczuwalne granice wartości granicznych oraz środkowej, ułatwiając precyzyjną regulację. Urządzenie jest łatwe w montażu dzięki otworom montażowym o średnicy 3mm i wyposażone w złącza Xh2.54 do podłączenia sygnału wejściowego, sygnału wyjściowego oraz dedykowanego zasilacza. Moduł jest zasilany napięciem od 5 do 15V (symetryczne) i oferuje regulację częstotliwości poszczególnych zakresów korektora w zakresie od 35Hz do 20kHz.

Parametry techniczne

- korektor graficzny, equalizer

- 15 stopniowa regulacja

- potencjometry suwakowe do zmian nastawy układu

- profesjonalna płytka drukowana

- potencjometry posiadają wyczuwalną granicę wartości granicznych oraz środkowej

- układy wykonany w oparciu o wzmacniacze operacyjne 4558D

- otwory montażowe 3mm

- złącze Xh2.54 do podłączenia:

⇒ sygnału wejściowego

⇒ sygnału wyjściowego

⇒ złącze do podłączenia dedykowanego zasilacza, który mamy również w ofercie

- moduł zasilany napięciem od 5 do 15V (symetryczne)

- częstotliwości poszczególnych zakresów korektora:

⇒ 35Hz, 70Hz, 160Hz, 320Hz, 600Hz, 1.8kHz, 3.5kHz, 4.7kHz, 5.6kHz, 7.5kHz, 9.5kHz, 12kHz, 16kHz, 20kHz

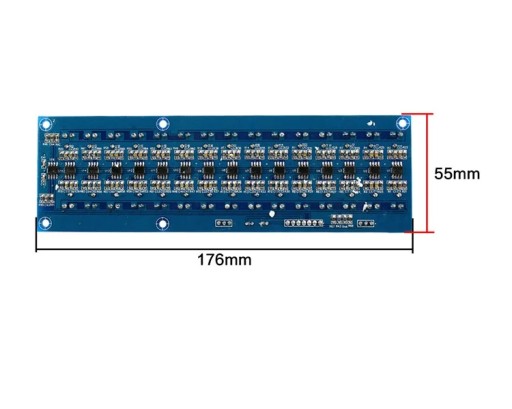

- wymiary: 176 x 55 x 36mm

- wysokość suwaka: 15mm

Opis wyprowadzeń

LIN - kanał lewy wejście

RIN - kanał prawy wejście

G - masa

LOUT - kanał lewy wyjście

ROUT - kanał prawy wyjście
