Moduł Haka Holowniczego z Gniazdem 7 PIN + Wiązka + Osprzęt

Kiedy należy zamontować moduł z wiązką haka 7 pin? Jeżeli pojazd posiada jedną z poniższych funkcji:

• komputer pokładowy CAN-BUS
• żarówki jednowłóknowe PWM i żarówkami dwówłóknowymi
• oświetlenie pojazdu LED
• system sprawdzania spalonej żarówki Check-Control

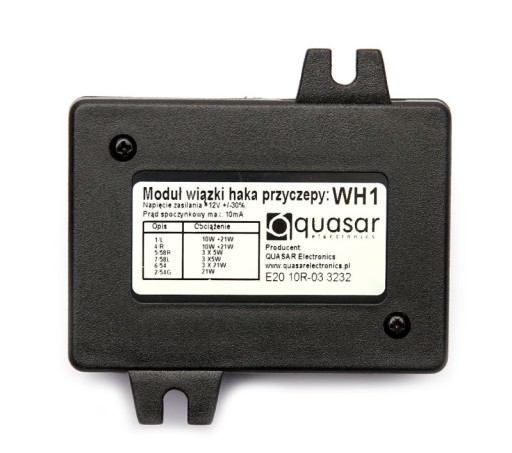

Jak działa uniwersalny moduł haka?

Urządzenie przeznaczone jest do montażu w samochodach osobowych i dostawczych z instalacją 12V i biegunem masy na karoserii. Wiązka elektryczna współpracuje z 13 pinową wtyczką przyczepy. Uniwersalny moduł haka steruje bezpośrednio oświetleniem przyczepy bez udziału tylnych lamp pojazdu tak aby sterownik CAN samochodu nie widział dodatkowego obciążenia i tym samym nie wyrzucał błędów na desce rozdzielczej. Moduł również współpracuje z żarówkami jednowłóknowymi sterowanymi zmiennym współczynnikiem wypełnienia impulsu PWM. Zastosowanie modułu nie stanowi dodatkowych obciążeń dla instalacji samochodu, gdyż każde wejście modułu charakteryzuje się bardzo małym poborem prądu. Moduł pełni funkcję dodatkowego zabezpieczenia przed ewentualnymi zwarciami od strony instalacji elektrycznej przyczepy.

FUNKCJE MODUŁU

• automatycznie wykrywa podłączenie przyczepy
• współpraca z komputerem CAN BUS
• obsługuje światła LED pojazdu
• współpracuje z oświetleniem LED przyczepy
• obsługuje światła z żarówkami jednowłóknowymi
• wyłącza światła przeciwmgielne w pojeździe
• steruje oświetleniem przyczepy
• nie wymaga programowania
• odciąża instalacje elektryczną samochodu

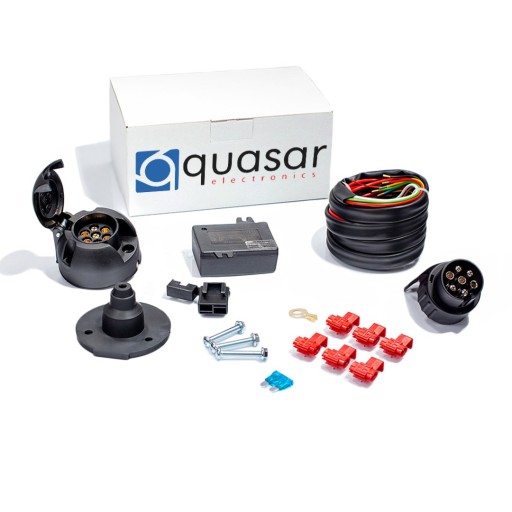

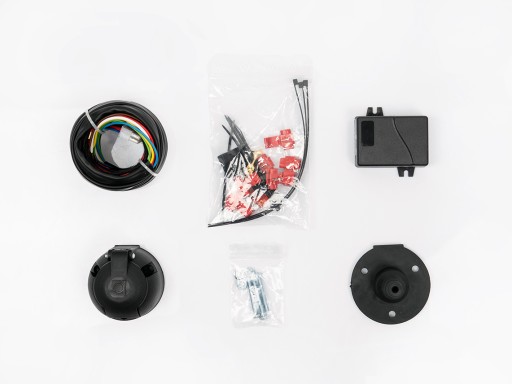

KOMPLETNY ZESTAW SKŁADA SIĘ Z:

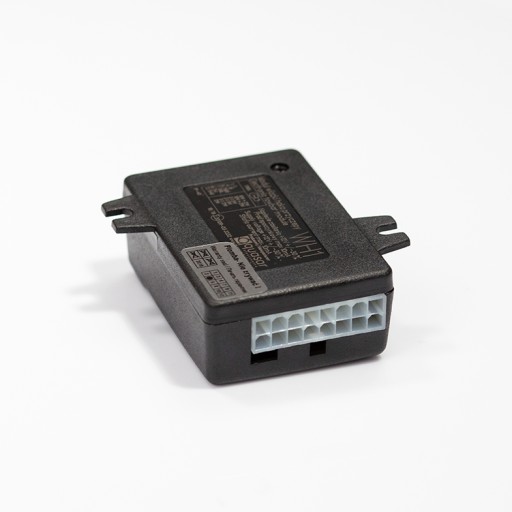

• modułu haka holowniczego
• wiązki przewodów sygnałowych
• szybkozłączek do połączenia przewodów sygnałowych
• wiązki elektryczna haka
• opasek zaciskowych
• gniazda 7 biegunowe z uszczelką
• nierdzewnych śrub montażowych gniazda
• uszczelki gniazda elektrycznego

KIEDY NALEŻY ZASTOSOWAĆ WIĄZKĘ 13 PIN?

• przy holowaniu przyczepek towarowych o DMC 750 kg

CECHY WIĄZKI ELEKTRYCZNEJ:

• Długość wiązki zasilania 5,0 m
• Długość wiązki do gniazda 1,7 m
• Długość wiązki sygnałów wejściowych L=1,0 P=3,0 m
• DANE TECHNICZNE
• Napięcie zasilania 10-18 V
• Maksymalne obciążenie wyjścia świateł pozycyjnych(każda ze stron) 3 x 5 W
• Maksymalne obciążenie wyjścia świateł stop 3 x 21 W
• Maksymalne obciążenie wyjścia świateł kierunkowskazów(każda ze stron) 21+10 W
• Maksymalne obciążenie wyjścia światła przeciwmgłowego 21 W
• WYPOSAŻENIE ZESTAWU: kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
