HERZ FILTR REDUKTOR CIŚNIENIA 3/4" DN20 DO WODY PITNEJ AQWELL NARUROWY 6BAR

2 3011 02

2w1 - FILTR DO WODY PITNEJ Z REDUKTOREM CIŚNIENIA 3/4"

Reduktor ciśnienia chroni instalację i zamontowane w niej urządzenia.

Urządzenie to przeznaczone jest do utrzymywania stałego ciśnienia za głównym zaworem - tam, niezależnie od powstających wahań, zabezpiecza całą instalację przed nadmiernym jego wzrostem.

Reduktor 2w1 z filtrem dodatkowo zapewnia ciągłą filtrację wody - wychwytuje na siatce filtracyjnej zanieczyszczenia, takie jak:

• piasek,
• cząstki rdzy,
• strzępy konopi,
• inne drobiny płynące wraz z wodą wodociągową.

Reduktor 3011 wyróżnia większy i dokładniejszy filtr z tzw. opłukiwaniem siatki filtracyjnej. Dzięki niemu zanieczyszczenia zgromadzone na wspomnianej siatce i w dolnej części filtra mogą być łatwo usunięte przez chwilowe otwarcie zielonego zaworu spustowego. Jest to idealne rozwiązanie dla domów jednorodzinnych.

Zasada działania:

Filtracja wody

Woda wpływa do filtra, gdzie dostaje się do komory filtracyjnej i przepływa przez siatkę od strony zewnętrznej. Na siatce pozostają zanieczyszczenia. W reduktorach 3011 mamy dodatkowo możliwość otwarcia zielonego zaworu spustowego, co powoduje opłukanie siatki filtracyjnej i usunięcie zanieczyszczeń na zewnątrz.

Regulacja ciśnienia

Reduktor ciśnienia działa na zasadzie wykorzystania równowagi ciśnienia wody i siły, z jaką wbudowana sprężyna działa na jego membranę. Gdy następuje pobór wody, ciśnienie wylotowe maleje. Skutkuje to słabszym naciskiem wody na membranę reduktora, więc siła nacisku sprężyny odniesiona do nacisku wody z drugiej strony wzrasta, a równowaga zostaje zachwiana. Powoduje to otwarcie zaworu. W ten sposób wahania ciśnienia wejściowego nie wpływają na destabilizację ciśnienia wyjściowego.

☑️ Czas montażu skrócony do minimum

Wybierając jedno urządzenie 2w1 skracamy czas poświęcany na montaż dwóch osobnych urządzeń.

☑️ Oszczędność

Rozwiązanie 2w1 jest tańsze niż zakup reduktora i filtra osobno.

☑️ Więcej miejsca

Reduktor z filtrem jest bardziej kompaktowy niż osobny filtr i reduktor.

Budowa reduktora:

A - pokrętło

B - czytelna skala

C - manometr

D - półśrubunki do łatwego montażu

E - mosiężny korpus

F - filtr

G - zawór spustowy ¾”

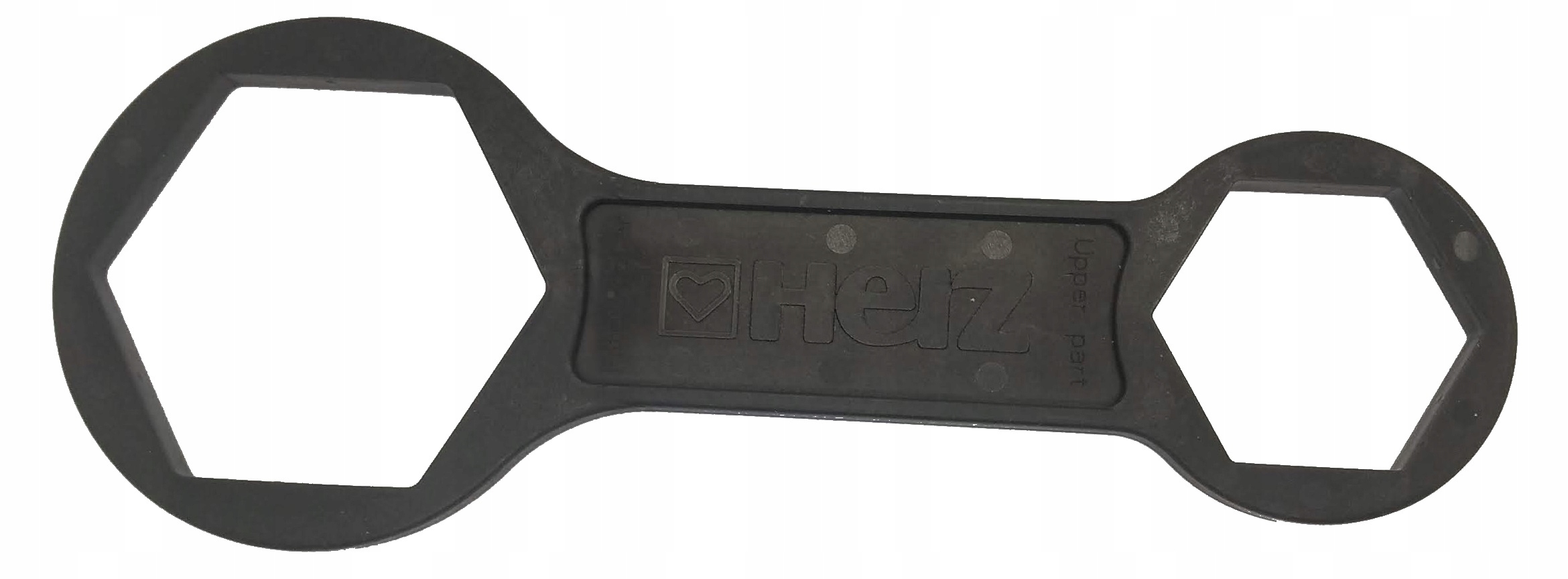

+ klucz do odkręcania oprawy filtra!

Materiały:

• korpus - mosiądz kuty zgodnie z EN 12165; CW626N
• uszczelnienia - EPDM
• membrana - EPDM
• filtr siatkowy - stal nierdzewna
• dolny kołpak - PA12, przezroczysty (GRILAMID TR90)
• zawór spustowy - PA6 + 30GF
• uchwyt siatki - POM (HOSTAFORM C9021)
• sprężyna - stal sprężynowa
• prowadnica sprężyny - stal nierdzewna
• pokrętło - PA 6.6, zielone

Wymiary:

• G (zew) - 3/4"
• G1 (zew) - 3/4"
• L - 155 mm
• L1 - 84 mm
• B - 67 mm
• H - 98 mm
• H1 - 180 mm
• Sw - 37 mm
• DN20
• PN - 16 bar

Dane techniczne:

• perforacja siatki: 80-100 μm
• medium: woda pitna
• maksymalne ciśnienie wlotowe: 16 bar
• zakres ciśnienia wylotowego: 1,5 - 6 bar
• ustawienie fabryczne: 3 bar
• skala manometru: 0-10 bar
• temperatura maksymalna: 40°C
• norma: EN 1567
• przyłącze manometru: 1/4 "F (ISO 228-1)
• przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228
