Выключатель двигателя тепловой 1,6-2,5А MMS-32S защита двигателя 0,75кВт

Wyłączniki silnikowe MMS-32S koreańskiej firmy LSiS służą do załączania i zabezpieczania silników elektrycznych przed zwarciami, przeciążeniami, asymetrią faz. Spełniają one tym samym ważną funkcję w obwodach sterowania automatyki i układach elektrycznych.

Opis

Wyłącznik silnikowy MMS typ 32S 2,5A

Parametry

• Item Code: 705100741
• Napięcie znamionowe pracy AC Ue [V]: 690
• Napięcie znamionowe izolacji Ui [V]: 690
• Znamionowe napięcie impulsowe wytrzymywane Uimp [kV]: 6
• Częstotliwość sieci f [Hz]: 50/60
• Prąd znamionowy pracy AC-3 [A] dla Ue=400V: 1.6-2.5A
• Znamionowa zdolnosć wyłączania zwarcia Ics [kA] dla Ue =400V: 100
• wytrzymałość zwarciowa Icu[kA] dla Ue=400V: 100
• Ilość pól: 3P
• Waga (kg): 0.32
• Wymiary [mm szer x wys x gł]: 45 x 105 x 75
• Trwałość mechaniczna [ilość operacji]: 100000
• Trwałość elektryczna [ilość operacji]: 100000
• Ilość operacji/godz: 25
• Możliwość pracy DC [TAK/NIE]: Tak
• Norma: IEC60947-2(-4)
• Stopień ochrony obudowy: IP20

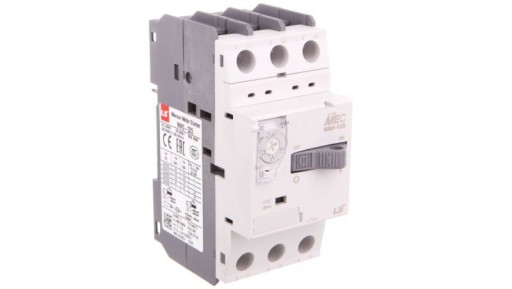

*Przedstawione zdjęcie dotyczy ogólnego wyglądu wyłączników silnikowych MMS-32S, nastawa termiczna jest podana w opisie.

Dobór nastaw wyłącznika silnikowego

Wyłączniki silnikowe wyposażone są w pokrętło służące do ustawienia prądu rozłączenia – ustawia się go według prostego wzoru:

Inas = In * 1,1, gdzie

In - prąd znamionowy silnika

Inas - prąd nastawy wyłącznika

Na przykład do zabezpieczenia silnika o prądzie znamionowym 10A pokrętło powinno się nastawić na 11A (10*1,1).
