ОБРАТНЫЙ КЛАПАН С ПРУЖИНОЙ 3/4 ПИКЕТА БЕСШУМНЫЙ МАТЕРИАЛ DN20 CALIDO

Zawór zwrotny z grzybkiem 3/4" trzpień z tworzywa PIONIER

DANE TECHNICZNE:

Rodzaj kształtki: zawór zwrotny grzybkowy

Średnica: 3/4"

Ciśnienie robocze: do 25 bar

KV: 10 m3/h

Temperatura robocza: do 90 °C

Zastosowanie:

Mosiężny zawór zwrotny grzybkowy to produkt przeznaczony do zastosowań w instalacjach grzewczych, wodnych lub innych systemach, w których kontrolowane jest przepływanie medium. Zawór zwrotny ma przede wszystkim zagwarantować przepływ określonego medium roboczego tylko w jednym, ustalonym kierunku i jednocześnie zablokować przepływ tego samego medium w kierunku przeciwnym. Cechą charakterystyczną zaworu zwrotnego grzybkowego jest to, że ma w swojej konstrukcji talerzyk odpychający się dzięki nierdzewnej sprężynie. Reaguje ona na zmiany ciśnienia występującego pod i nad nią, dociskając talerzyk na zawór i blokując jednocześnie przepływ czynnika roboczego.

Dzięki wykorzystaniu oprogramowania używanego w przemyśle lotniczym, udało się osiągnąć optymalny przebieg przepływu strumienia cieczy bez zbędnych oporów i zawirowań. Unikalna konstrukcja wewnętrzna zaworu zwrotnego PIONIER umożliwiła osiągnięcie charakterystyki pełnoprzepływowej, zachowując jednocześnie kompaktową konstrukcję, co przyczyniło się do łatwości montażu.

Optymalizację przepływu zaworu udało się osiągnąć dzięki współpracy z Wydziałem Mechanicznym Politechniki Koszalińskiej. Ta kooperacja pozwoliła na wykorzystanie najnowszych osiągnięć naukowych i technologicznych w celu doskonałego dopasowania parametrów zaworu do potrzeb praktycznych. Dzięki temu produkt ten spełnia najwyższe standardy wydajności i efektywności

Zalety:

✔️Pełny przepływ: unikalna konstrukcja wewnętrzna zaworu zwrotnego PIONIER umożliwia osiągnięcie charakterystyki pełnoprzepływowej, zachowując jednocześnie kompaktową konstrukcję dla zapewnienia łatwości montażu.

✔️System cichego zamykania: gwarantuje cichą pracę zaworu; uzyskano go poprzez specjalne ukształtowanie zespołu: gniazdo zaworu - dysk zamykający - uszczelnienie.

✔️Zapobiega cofaniu się mediów: Zawór zwrotny grzybkowy ze sprężyną zapobiega cofaniu się mediów w instalacji, co jest szczególnie istotne w przypadku instalacji grzewczych. Dzięki temu nie dochodzi do miksowania się wody z cieczami chłodzącymi, co zapobiega powstawaniu osadów i zanieczyszczeń.

✔️Sprawdzany na ponad 1 000 000 cykli:  zawory przeszły pomyślnie testy laboratoryjne, gdzie były sprawdzane na ponad 1 mln cykli otwórz – zamknij. Testy potwierdziły wysoką jakość i niezawodność zaworów.

✔️Wysoka niezawodność: Zawory zwrotne grzybkowe ze sprężyną są bardzo niezawodne i mają długi czas użytkowania. Sprężyna wbudowana w zawór zapewnia stałą siłę docisku, dzięki czemu zawór działa w sposób równomierny i bezawaryjny.

✔️ Antykamienny: do budowy elementów wewnętrznych zaworów zastosowano materiały zapobiegające tworzeniu się osadów wapiennych zakłócających pracę zaworu.

✔️Współpraca z pompami elektronicznymi: nawet w trybie pracy nocnego obniżenia wydajności, dzięki specjalnie zaprojektowanej sprężynie zaworu.

✔️Prosta konstrukcja: Zawory zwrotne grzybkowe ze sprężyną mają prostą konstrukcję, co ułatwia ich obsługę i konserwację. W razie potrzeby można je łatwo rozmontować i wymienić poszczególne elementy.

✔️Uniwersalność: Zawory zwrotne grzybkowe ze sprężyną można stosować w różnych typach instalacji grzewczych i wodociągowych, dzięki czemu są uniwersalne i łatwe w montażu.

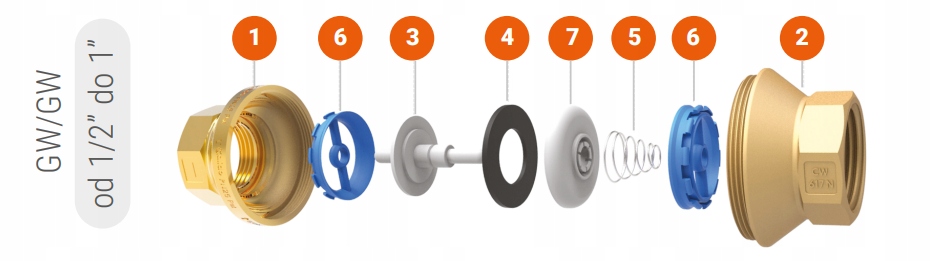

1. Półkorpus wlotowy (mosiądz CW617N)
2. Półkorpus wylotowy (mosiądz CW617N)
3. Grzyb zaworu (POM)
4. Uszczelka grzyba (EPDM sieciowany)
5. Sprężyna zaworu (Stal nierdzewna 1.4310)
6. Prowadnice grzyba (POM)
7. Dysk zamykający (POM)

Podsumowując, zawór zwrotny grzybkowy ze sprężyną jest elementem, który wpływa na wydajność i niezawodność instalacji grzewczych i wodociągowych. Jego prosta konstrukcja, uniwersalność i oszczędność energii są zaletami, które sprawiają, że jest to popularny wybór wśród instalatorów.
