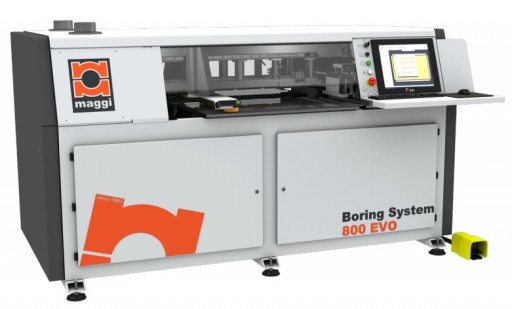

МНОГОШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ РАСТОЧНАЯ СИСТЕМА 800 EVO

WIERTARKA CNC MAGGI 1200 EVO to idealne rozwiązanie dla małych producentów mebli dążących do poprawy procesu produkcyjnego niewielkim wkładem finansowym. Dobrze sprawdzi się przy produkcji mebli na wymiar i nie tylko.

Dokładność, wszechstronność i wydajność.

Maszyna w 100% wyprodukowana we Włoszech, spełniająca najwyższe standardy jakości w wyniku procesu produkcyjnego „Lean”, znanego również jako „System Toyota”.

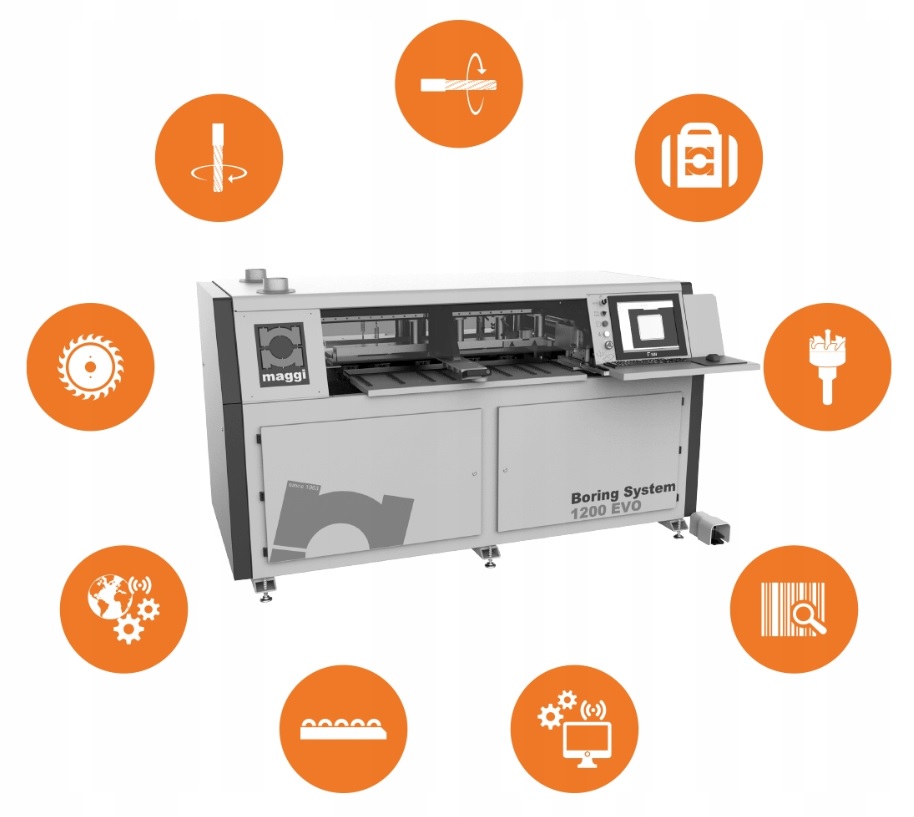

GŁÓWNE CECHY

• Łatwy w użyciu interfejs oprogramowania, spełniający wszystkie wymagania Przemysłu 4.0. System oparty na ikonach i wprowadzanie danych krok po kroku, listy zadań i makra, programowanie parametryczne.
• Bezpośredni import najczęściej używanych plików 3D CAD i 2D CAD
• Konfigurowalny sprzęt do Twoich potrzeb roboczych
• Koncepcja pozioma, proces roboczy przelotowy lub z powrotem do operatora

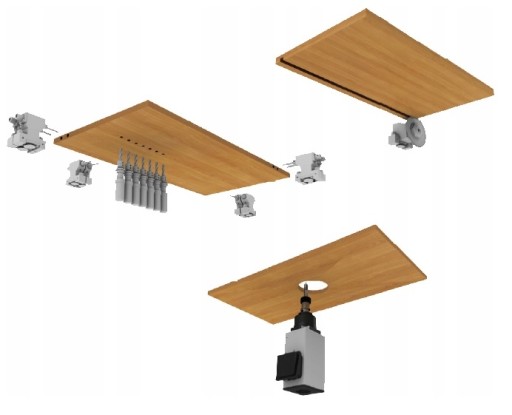

• Obróbka programowalna CNC- wszystkie operacje robocze w jednym cyklu
• Oprogramowanie teleserwisowe
• Konfiguracja w zerowym czasie- jednostka główna to prawdziwy magazyn narzędzi, który skraca czas ustawiania do zera
• Niewielkie wymiary- 3 m2
• Łatwa konserwacja - automatyczne smarowanie osi i niskie zużycie energii.
• WYPRODUKOWANE ZGODNIE Z NORMAMI WE

SPRZĘT I OPROGRAMOWANIE

• System CNC OSAI OPEN LIGHT do programowania zadań i zdalnego połączenia
• PEGASUS PANEL - (LIGHT) oprogramowanie do projektowania 3D
• System operacyjny Win10 IoTE 64 bit
• Dysk SSD 128 GB
• Procesor Intel Celeron J1900 - 4 GB RAM
• Ekran LED 17" - Stopień ochrony (od frontu) IP65 - Format 4:3 - Rozdzielczość: 1280X1024
• Port USB i Ethernet

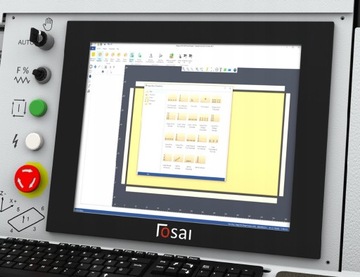

Intuicyjny interfejs oparty na ikonach

Pozwala na wprowadzanie danych krok po kroku i symuluje przebieg operacji. Spełnia wszystkie wymagania dla PRZEMYSŁU 4.0. Szybki wybór i wykonanie programów części. Listy zadań i szeroka gama makr . Programowanie parametryczne. Licencja na PC „Office Creator”.

Bezpośredni import najpopularniejszych formatów plików 3D-CAD, takich jak: (-stl, -stp, -iges, -obj, -skp) i plików 2D w formacie (-dxf,-dwg ) . Możliwy jest również import całych projektów 3D w formacie (-dxf 3D) , opracowanych na oprogramowaniu szafkowym, za pomocą prostego oprogramowania do dekodowania.

Bezpłatne aktualizacje oprogramowania, aby zawsze uzyskać najwyższą wydajność

WSZECHSTRONNY

Konfigurowalny sprzęt do Twoich potrzeb. Maksymalna szerokość robocza 1200 mm (z dowolnym wrzecionem na całej powierzchni panelu). Maksymalna waga elementu 70 kg. do obróbki ciężkich blatów kuchennych i niestandardowych elementów roboczych. Cykl roboczy przelotowy lub z powrotem do operatora.

SZYBKI

Prędkość osi 25 m/min (pełne obciążenie) i 70 m/min (bez obciążenia). Wszystkie operacje robocze w jednym cyklu. Pozioma koncepcja maszyny ułatwia operatorowi ładowanie obrabianych elementów. Możliwość wywoływania programów obróbki poprzez czytnik kodów kreskowych.

DOKŁADNOŚĆ

Duże i solidne stoły robocze zapewniają stabilność obrabianego elementu, a laserowy detektor długości panelu zapewnia najwyższą dokładność wiercenia.

ŁATWA OBSŁUGA CIĘŻKICH ELEMENTÓW

Pneumatyczny stół roboczy ułatwiają operatorowi ustawianie ciężkich paneli i zapobiegają ich zadrapaniom.

WYSOKA JAKOŚĆ

Solidna konstrukcja, wykonana ze stali, dobrze zwymiarowany zacisk pneumatyczny, przystosowany do przenoszenia elementów o masie do 70 kg, oraz podwójne zaciski dociskowe, w połączeniu z bardzo precyzyjną mechaniką, bezszczotkowymi silnikami o mocy 1kW i prowadnicami rolkowymi

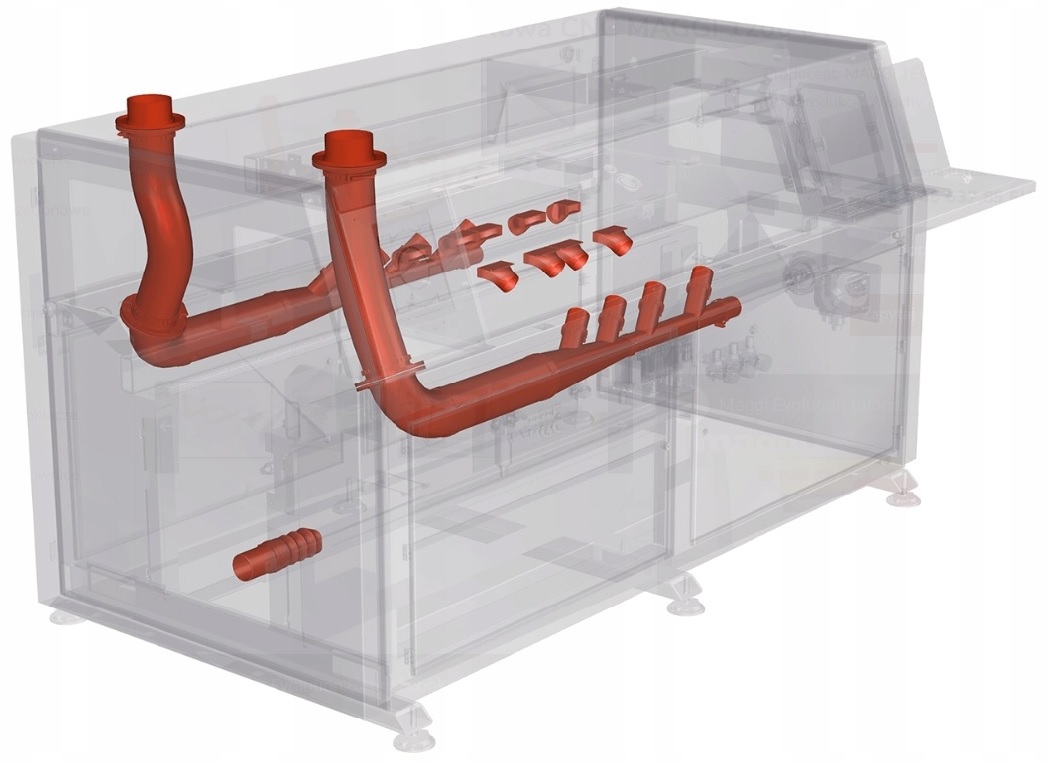

EFEKTYWNY SYSTEM ODPROWADZANIA PYŁU

EFEKTYWNY SYSTEM ODPROWADZANIA PYŁU

Dysze odpylające N.2 o średnicy 120 mm i N.1 o średnicy 80 mm zapewniają skuteczne odsysanie pyłu nawet podczas najbardziej wymagających operacji frezowania. Odpowiednie są odpylacze o przepustowości powietrza Q = 750 m3/h.

DANE TECHNICZNE

• Maksymalny wymiar panelu XYZ mm: ∞ x 800 x 60 mm
• Minimalny wymiar panelu XYZ mm: 300x75x8mm
• Maksymalna waga panelu: 70kg
• Maks. prędkość osi (pełna i bez obciążenia): 25 m/min - 70 m/min

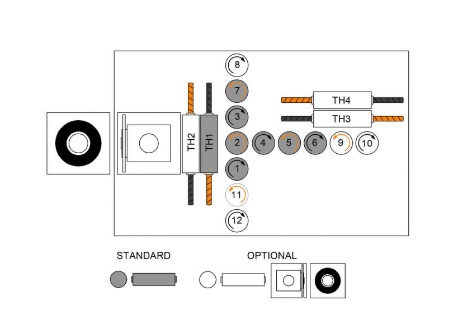

• Podwójne wrzeciona poziome (oś X): nr 2 (TH1, TH2)
• Podwójne wrzeciona poziome (oś Y): nr 2 (TH3, TH4 )
• Wrzeciona pionowe (oś Z): nr 12 (7X-5Y)
• Oś wrzeciona: 32 mm
• Prędkość wrzeciona: 3200 obr./min
• Zintegrowany zespół ostrzy, stała pozycja (oś X): nr 1
• Średnica ostrza: 120 mm
• Grubość ostrza: 4,3 mm
• Prędkość ostrza: 4000 obr./min
• Moc silnika (wrzeciona i ostrze): 2,2 kW
• Ręczna zmiana narzędzia elektrowrzeciona (moc - typ uchwytu frezarki - typ uchwytu zaciskowego - RPM): 3,6 kW, HSK 32, ER 25, 18.000 obr./min
• Ręczna zmiana narzędzia elektrowrzeciona (moc - rodzaj tulei zaciskowej - RPM): 3,6 kW, ER 25, 18.000 obr./min
• Ręczna zmiana narzędzia elektrowrzeciona (moc - rodzaj tulei zaciskowej - RPM): 4,5 kW, ER 32, 18.000 obr./min
• Całkowita moc (pełna opcja): 10 kW
• Średnica dyszy odpylającej.: nr 2 x 120 mm nr 1 x 80 mm
• Ciśnienie powietrza: 6 barów
• Zużycie powietrza: Q = 750 m3/godz
• Wymiary gabarytowe - waga netto: 2660 x 1560 x 1450 mm - 1715 kg
• Wymiary opakowania (paleta) - waga brutto: 2650 x 1570 x 1680 mm - 1800 kg
