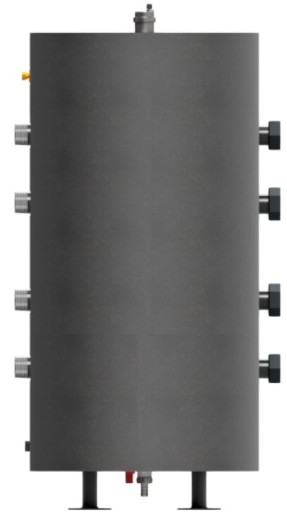

БУФЕР 45Л WOMIX DUO ZONER МУФТА И РАСПРЕДЕЛИТЕЛЬ 2-S

Bufor 45L, sprzęgło-rozdzielacz akumulacyjny dwustrefowy DUO-ZONER Womix

Sprzęgło-rozdzielacz akumulacyjny dwustrefowy DUO-ZONER wykonany został ze stali. Pełni on rolę zbiornika, sprzęgła hydraulicznego i rozdzielacza na dwa obiegi grzewcze. Jego zadaniem jest ułatwienie pracy pompy ciepła w celu pokrycia zapotrzebowania na ciepło z optymalną modulacją oraz pokrycie obciążeń szczytowych przy wsparciu pomocniczego źródła ciepła. Odpowiednie rozmieszczenie podłączeń oraz przegrody zapewnia prawidłowe rozwarstwienie płynu oraz utrzymanie odpowiedniej różnicy między dwoma poziomami temperatury. Średnica oraz rozstaw przyłączy pozwala na bezpośrednie podłączenie grup pompowych DN 25 Womix w dowolnej konfiguracji dające możliwość obsługi do 2 obiegów grzewczych. Sprzęgła występują w dwóch wersjach pojemności 45 L oraz 70 L, a każde z nich ma możliwość podłączenia 2 źródeł ciepła. Dodatkowa mufa pozwala na zastosowanie wkładu magnetycznego MI 150 - DN 15 (opcja) dostępny na innych aukcjach. Produkt zawiera izolację, odpowietrznik automatyczny, tuleję dla czujnika temperatury, zawór spustowy oraz stopy montażowe.

Możliwość podłączenia grup pompowych (opcja po dokupieniu grup)

1. odpowietrznik automatyczny

2. izolacja EPP

3. tuleja nurnikowa czujnika temperatury

4. grupa pompowa DN25 Womix (opcja)

5. zasilania zródeł energii

6. obieg 1

7. powroty źródeł energii

8. obieg 2

9. mufa 1/2" pozwala na zastosowanie wkładu magnetycznego MI 150

10. zawór spustowy

Przykładowy schemat instalacji

Możliwość montażu na ścianie po dokupieniu uchwytów montażowych, dostępnych na innych aukcjach, przykłądowy wygląd z zamontowanymi grupami pompowymi.

Dane techniczne:

Pojemność całkowita: 45L

Izolacja: EPP czarna 60 g/l

Maksymalne ciśnienie: 6 bar

Maksymalna temperatura: 95 °C

Średnica przyłączy: strona źródła ciepła: 1” GZ

Średnica przyłączy: strona obiegów grzewczych: nakrętka 1 1/2”

Rozstaw przyłączy: strona obiegów grzewczych: 125mm
