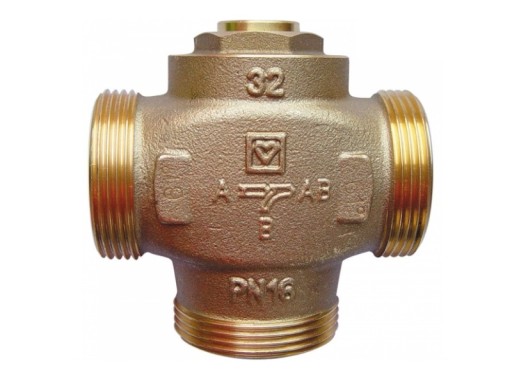

ZAWÓR TEMPERATUROWY HERZ TEPLOMIX 5/4' 61 STOPNI

Termostatyczny zawór regulacyjny do podnoszenia

temperatury powrotu kotła Teplomix DN32 Herz,

przyłącza gwintowane 6/4" GZ

Obecnie wytwarzane kotły gazowe, olejowe oraz stałopalne prawie zawsze wymaga ją ochrony

przed zbyt niską temperaturą czynnika wpływającego do kotła, tzw. ochrony przed zimnym powrotem.

Zbyt niska temperatura czynnika powracającego do kotła może spowodować niszczenie jego

elementów  wewnętrznych po stronie spalin, powodowane nie pożądanym wykropleniem pary ze spalin.

Firma Herz proponuje rozwiązanie z zaworami trójdrogowymi mieszającymi, proporcjonalnymi, bez

pośredniego działania Herz Teplomix, gdzie element regulacyny zabudowany jest bez pośrednio w zaworze.

Wewnątrz zabudowany jest element termostatyczny realizujący funkcje regulacyjne.

Element regulacyjny znajduje się w strumieniu czynnika grzewczego.

Czynnik grzewczy, który omywa element termostatyczny jest mieszaniną czynnika powracającego

z instalacji o niskiej temperaturze oraz zasilania z kotła o wysokiej temperaturze.

Ich wzajemna proporcja jest ustalana przez element termostatyczny, w zależności od

temperatury obu strumieni po zmieszaniu w taki sposób, aby temperatura czynnika

wychodzącego z zaworu a wchodzącego do kotła nie była mniejsza niż 61°C.

Gdy temperatura po zmieszaniu obu czynników jest zbyt niska, wówczas element

termostatyczny poprzez kurczenie się otwiera drogę dla czynnika gorącego z kotła.

Dane techniczne:

Ciśnienie pracy: PN 16

Maksymalna temp.robocza: 110°C

Temperatura otwarcia: 61°C

Gwinty przyłączeniowe: 6/4"

Średnica: DN32

kvs = 14,00

Nr.katalogowy: 1 7766 04
