Клещи для зажимов крышек соединений термопласт OETIKER 14100425

Ręczna zaciskarka montażowa do opasek z uchem wymagających użycia siły zamykania ≥ 2000 N (do osłon termoplastycznych)

Szczypce do zaciskania opasek - czołowe firmy Oetiker. Specjalna opatentowana konstrukcja.

Ręczna zaciskarka montażowa (HIP)

• Dłuższy uchwyt: większa siła zamykania
• Wysokie przełożenie mechaniczne: szybki montaż opasek
• Środkowy uchwyt: zmniejszenie rozstawu uchwytów ułatwia zamykanie

Zalety:

• doskonała wydajność zamykania
• podwójna dźwignia zmniejsza niezbędną siłę zaciśnięcia
• zapewniają najwyższe siły zamykania
• wymagają użycia mniejszej siły do uzyskania bezpiecznego i łatwego zamknięcia
• posiadają konstrukcję wysokiej jakości
• zaprojektowane przez firmę Oetiker do zaciskania opasek Oetiker
• szybki i łatwy montaż
• trwałość i niezawodność - zaprojektowane i zmontowane w USA

Opis:

Narzędzia z podwójną dźwignią

Mechanizm podwójnej dźwigni zwiększa przełożenie mechaniczne wraz z zamykaniem uchwytów, co zapewnia większe siły zaciskania, gdy są najbardziej potrzebne.

HIP 7000 | 425

Środkowy uchwyt przymocowany do jednego z uchwytów jest używany do zmniejszenia rozpiętości szeroko otwartego zacisku na początku suwu narzędzia i składa się wygodnie wraz ze zbliżaniem się do siebie uchwytów.

Dane techniczne:

• Długość: 310 mm
• Szerokość: 62 mm
• Wysokość: 27 mm
• Masa: 1045 g
• Szerokość szczęki: 12.5 mm
• Max rozstaw szczęk: 16 mm
• Min. rozstaw szczęk: 2 mm
• Referencyjna siła szczęki: 7000 N

! Uwaga:

W przypadku opasek z uchem o maksymalnej sile zamykania < 2000 N zalecamy narzędzia Oetiker serii HIP 2000 z podwójną dźwignią.

Przestroga: punkt ściśnięcia

Nie wkładać palców między uchwyty narzędzia podczas procesu zamykania opaski. Palce między uchwytami mogą zostać ściśnięte.

Siła szczęki zależy od dwóch czynników:

• Zastosowanej siły ręki. Przedstawione zakresy siły są przykładowe i mogą zostać zwiększone lub zmniejszone przez użytkownika w zależności od potrzeb.
• Rozstawu szczęki. Podczas zamykania opaski przełożenie mechaniczne podwójnej dźwigni zwiększa się wraz ze zmniejszaniem się rozstawu szczęki.

! Uwaga:

Możliwe jest przekroczenie maksymalnej siły zamykania opaski.

Jednakowa siła zamykania zaciskarki ręcznej nie może zostać zagwarantowana, biorąc pod uwagę różną wartość używanej siły. Referencyjna siła szczęki jest jedynie wartością orientacyjną, faktyczna siła zaciskarki różni się w zależności od zastosowanej siły ręki, zasad bezpieczeństwa i określonych zastosowań. Użytkownik jest odpowiedzialny za bezpieczeństwo pracowników i ostateczną jakość połączenia.

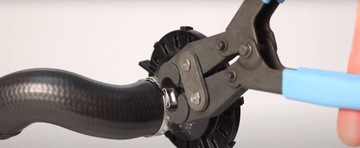

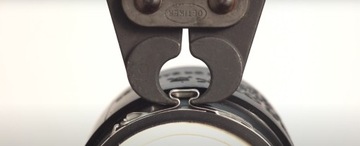

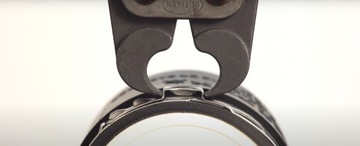

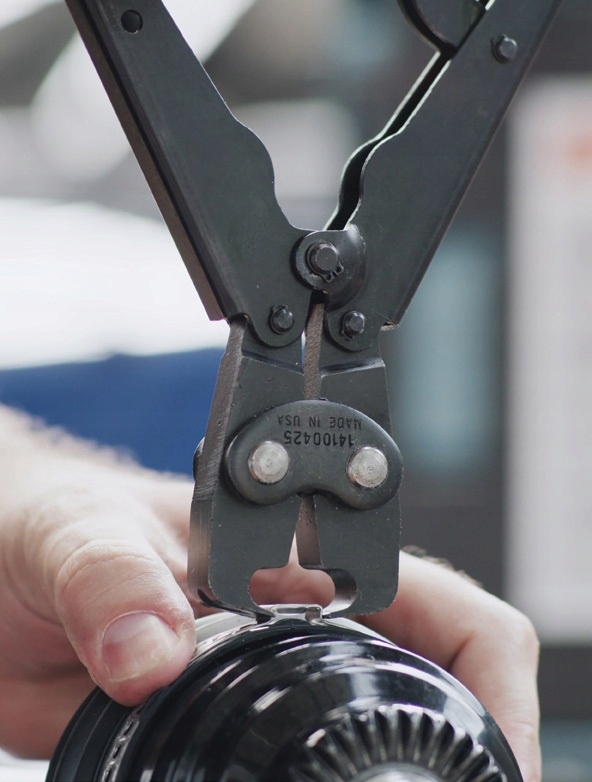

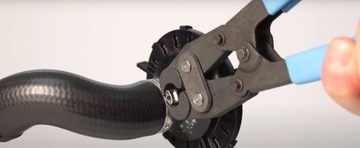

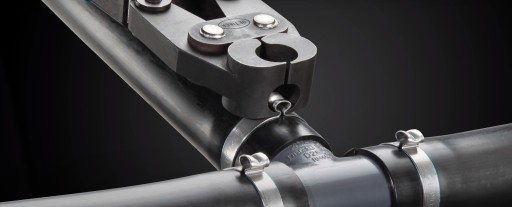

Poniżej zdjęcia poglądowe
