Динамик с усилителем TDA2030A мощностью 15 Вт, система самостоятельной сборки

Głośnik ze Wzmacniaczem 15W

TDA2030A

do własnoręcznego montażu, lutowania.

Układ łatwy   w montażu .

Czas montażu 90 minut.

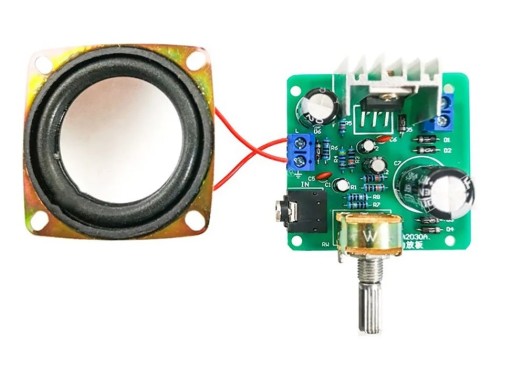

Głośnik ze wzmacniaczem mono 15W

Wejście Audio AUX Jack.

Napięcie robocze: DC9 ~ 15V

Rozmiar PCB: 52mm x 52mm

Wysokość po zmontowaniu 55mm

Moc głośnika: 4 omy 3W

Moc wyjściowa: 10-15W <zakres częstotliwości: 20Hz-20KHz

Zakres napięcia: DC 9-15V, prąd 1A lub powyżej (do  15W mocy zasilacza)

Zniekształcenia: <0.1% przy 1W < SNR: >70dB

Izolacja: >50dB

W układzie jest zastosowany  wzmacniacz mocy TDA2030A zintegrowany w bloku z potencjometrem regulatora głośności i radiatorem. Zestaw zawiera płytkę drukowaną, kompletny zestaw komponentów, schematy obwodów itp.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
