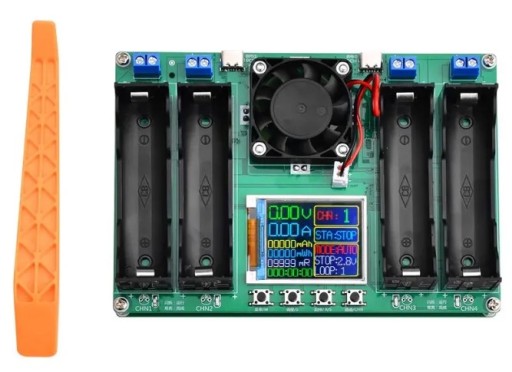

Тестер емкости элементов питания 4 x 18650 USB

Tester pojemności akumulatorów litowo jonowych Li-Ion z możliwością testowania 4 sztuk jednocześnie. Można nim testować akumulatorki 18650, ale także inne, dla których minimalne napięcie rozładowania mieści się w zakresie 2.5V do 3.5V, a napięcie naładowania to 4.2V.

Moduł wyposażony w czytelny kolorowy wyświetlacz 1.77", na którym możemy odczytać parametry osobno dla każdego z ogniw w tym:

• aktualne napięcie,
• aktualne natężenie,
• pojemność,
• energię
• rezystancję wewnętrzną ogniwa,
• czas trwania pomiaru.

Dla każdego kanału osobno wyprowadzona są złącza terminal, do których można podpiąć akumulatorki nie mieszczące się w koszyczkach testera.

Specyfikacja:

• Zasilanie: przez port USB-C 5V 2x
• Zakres pomiaru pojemności: 0 ~ 99999mAh
• Zakres pomiaru energii: 0 ~ 99999mWh
• Napięcie rozładowania ustawiane w zakresie 2,5 - 3,5V
• Napięcie ładowania ogniwa: do 4,2V
• Prąd rozładowania ogniwa: do ~0.9A
• Prąd ładowania: do 1A
• Wymiary testowanych ogniw: 18.4mm x 65.2mm
• Możliwość ustawienia ilości powtórzeń testu do 9 razy
• W zestawie znajduje się łyżka ułatwiająca wyciąganie ogniw.

• Pomiar rezystancji wewnętrznej ma najwyższą dokładność kiedy ogniwo jest w pełni naładowane.
• W trybie ładowania mierzony jest jedynie czas ładowania. Pojemność i energia nie.
• W trybie ładowania należy podłączyć ładowarkę o natężeniu minimum 4A przy ładowaniu 4 ogniw jednocześnie

Trzy tryby pracy:

1. Tryb AUTO - ładowanie ogniwa, a następnie jego rozładowanie (pomiar pojemności) i ponowne ładowanie ogniwa
2. Tryb DISCHARGE - rozładowanie ogniwa (pomiar pojemności)
3. Tryb CHARGING - ładowanie ogniwa

1. Koszyk na ogniwo 18650
2. Złącze terminal kanału 1
3. Złącze USC-C
4. Złącze USC-C
5. Przycisk MENU
6. Przycisk zmiany ustawień
7. Przycisk Start/Stop
8. Przycisk zmiany kanału
9. Dioda sygnalizująca pracę kanału 1
10. Chłodzenie rezystorów

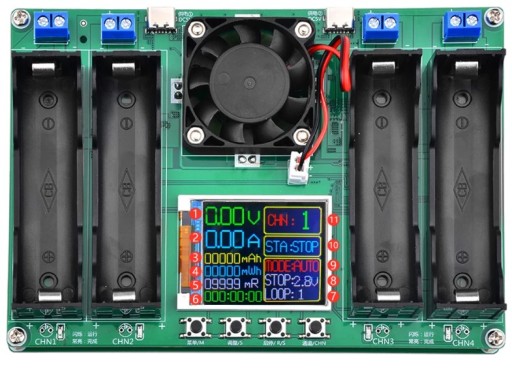

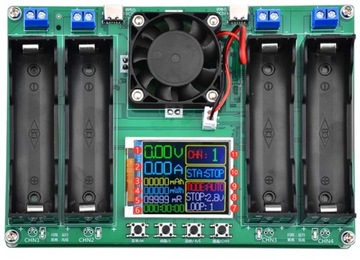

1. Aktualne napięcie
2. Aktualne natężenie
3. Zmierzona pojemność (w trybie rozładowywania)
4. Zmierzona energia (w trybie rozładowywania)
5. Rezystancja wewnętrzna
6. Czas pomiaru
7. Liczba cykli ładowania
8. Minimalne napięcie, przy którym kończy się rozładowywanie
9. Tryb działania
10. Status pracy
11. Wybrany kanał
