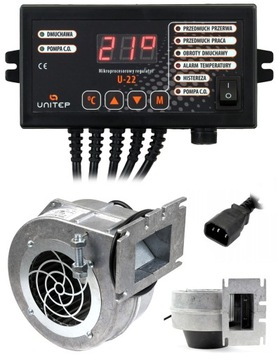

Комплект - КОНТРОЛЛЕР U-22 для плиты + 80 Вт вентилятор NWS-100

1. STEROWNIK U-22

2. WENTYLATOR Z KLAPKĄ (PRZEPUSTNICĄ) - NWS-100

Idealny zestaw, który współpracuje praktycznie z każdym kotłem zasypowym (bez podajnika).

Sterownik U-22 obsługuje nadmuch i pompę c.o.

Cechy sterownika:

• pobór mocy tylko 2 W,
• histereza w zakresie 1-9°C,
• prosto od producenta,
• solidna i trwała konstrukcja,
• PRODUKT POLSKI.

Cechy wentylatora:

• wysoka jakość wyrobu gotowego,
• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,
• brak uszczelki i śrub montażowych (można je kupić na innych naszych aukcjach)
• wbudowana klapka (możliwość regulacji),
• standardowe mocowanie wentylatora 13,5 x 9 cm.

_______________________________

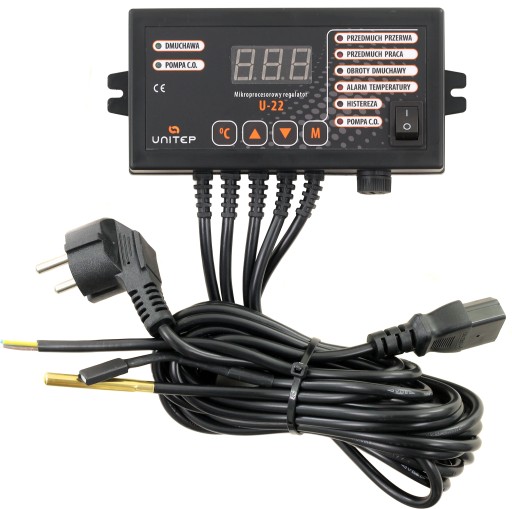

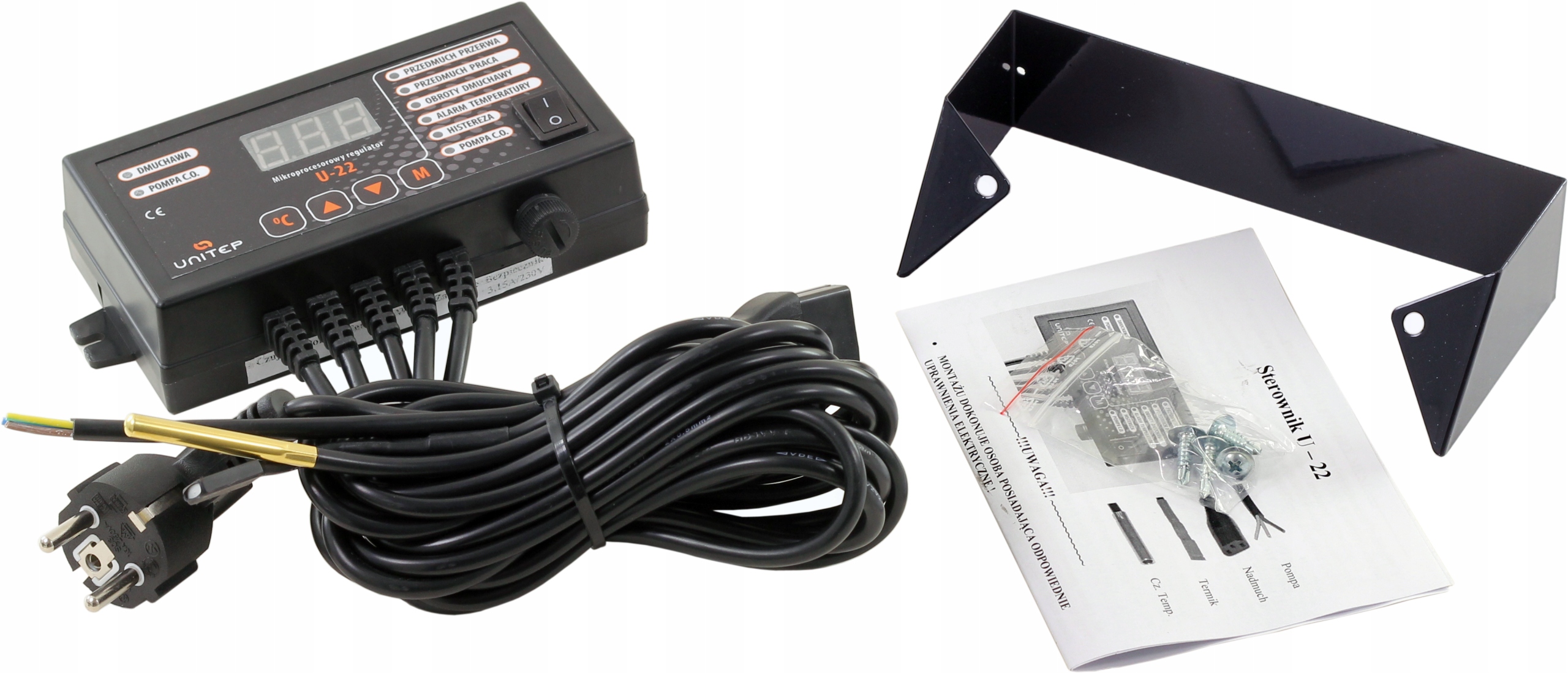

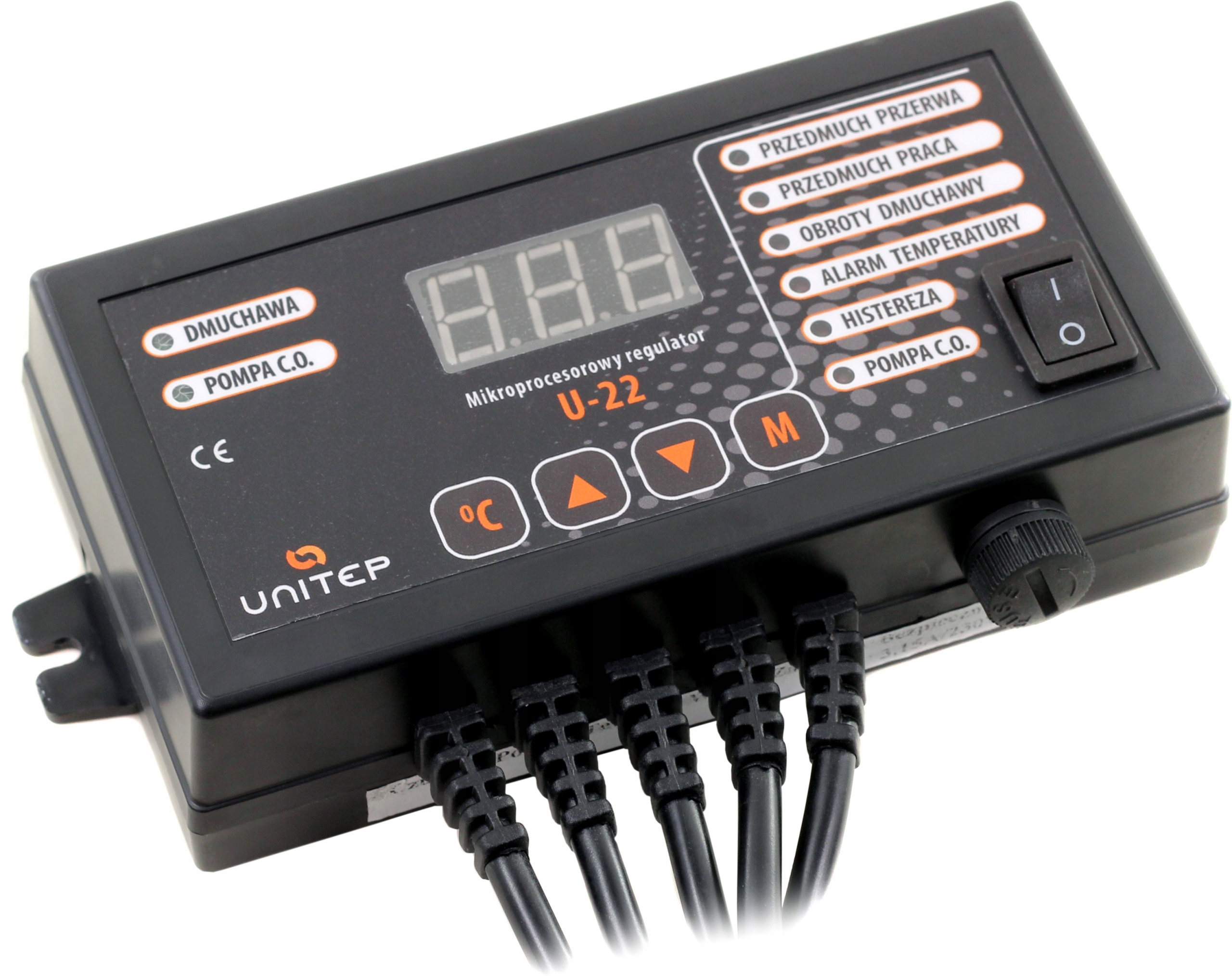

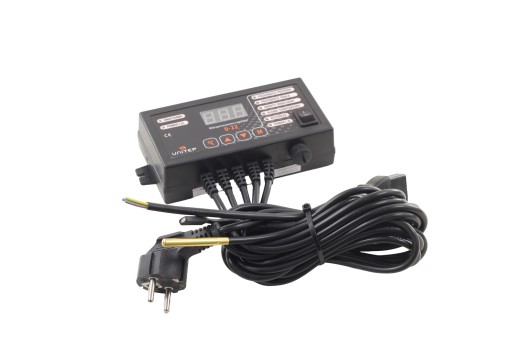

1. OPIS STEROWNIKA

Sterownik U-22 steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez np. 25 minut (możliwość ustawienia max 120 min) następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

FUNKCJE/PARAMETRY MENU:

• PRZEDMUCH PRZERWA: wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• PRZEDMUCH PRACA: wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• OBROTY DMUCHAWY: wartość "1" oznacza min. obroty "8" oznacza prace z max. prędkością. Sterownik zaprojektowany jest do współpracy z dmuchawą NWS 75 lub firm Ewmar-Ness i MplusM (dostępnych na naszych aukcjach) od 1 do 3 są biegami "rozruchowymi".
• ALARM TEMPERATURY: jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania. Na wyświetlaczu zacznie migać Er6 dmuchawa zostanie wyłączona, zaś pompa załączona. Alarm można skasować naciśnięciem dowolnego klawisza.
• HISTEREZA: ten parametr oznacza różnice temperatur, dla których ma nastąpić włączenie i wyłączenie pompy
• POMPA C.O.: jeśli temp. pieca/kotła przekroczy zadaną wartość, zostanie uruchomiona pompa c.o. Wyłączenie nastąpi przy temp. niższej o histerezę.

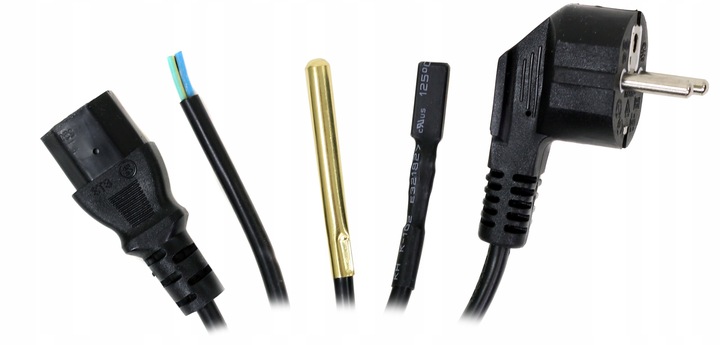

Przewody podłączone do sterownika:

• Sieć 230 V (tradycyjna wtyczka do gniazdka)
• Czujnik temperatury (miedziana lub mosiężna rurka)
• Zasilanie pompy (luźno zakończony przewód 3-żyłowy)
• Termik (dodatkowe zabezpieczenie)
• Wentylator (tradycyjna wtyczka tzw. komputerowa)

Specyfikacja:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: prąd zmienny ~
• Prąd znamionowy wyjścia dmuchawy 230V/50Hz: 1 Amper [A]
• Prąd znamionowy wyjścia pompy c.o. 230V50Hz: 1 Amper [A]
• Pobór mocy regulatora: 2 W
• Zakres pomiaru temperatury: od 0 do 99 stopni °C
• Zakres nastawu temperatury: od 25 do 95 stopni °C
• Zadziałanie zabezpieczenia: 90 stopni °C
• Hhistereza: od 1 do 9 stopni °C
• Temperatura załączania pompy: od 10 do 99 stopni °C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20
• Stopień zanieczyszczenia wewnątrz regulatora: 2
• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II

2. OPIS WENTYLATORA

Obudowa wentylatora nadmuchowego NWS 100 składa się z dwóch części aluminiowych.. Silnik elektryczny umieszczony jest na zewnątrz obudowy aluminiowej, lecz osłonięty osłoną wykonaną z tworzywa. Zabezpiecza to przed dotknięciem silnika i jego części pod napięciem. Aluminiowa turbina wentylatora zamocowana jest bezpośrednio do wałka silnika i zabezpieczona jest osłoną boczną na wlocie powietrza uniemożliwiającej dotknięcie palcem turbiny w czasie ruchu oraz przeciwdziała dostaniu się na łopatki turbiny części mechanicznych.

Wylot powietrza zakończony jest kołnierzem mocującym, w którym znajdują się otwory na śruby do zamocowania wentylatora do kotła. Wentylator nadmuchowy NWS-100 posiada na wylocie wentylatora klapkę, która po wyłączeniu wentylatora zamyka się i uniemożliwia dostawanie się powietrza do komory spalanie kotła.

Klapka (przepustnica) w standardzie!

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami.

_______________________________

Wymiar kołnierza mocującego (po zewnętrznej) - 13,5 x 9 cm. Jest to standard przy kotłach nadmuchowych (tradycyjnych).

Otwór wewnątrz (wylot powietrza) - 7,5 x 5 cm

Specyfikacja:

• Napięcie znamionowe: 230 V
• Częstotliwość znamionowa: 50 Hz
• Moc pobierania: 80 W
• Max. wydajność: 180 m3/h
• Obroty: 2200 obr/min
• Poziom mocy akustycznej: 63 dB(A)
• Masa: 2 kg

Wymiary podawane przez producenta:

• Szerokość z silnikiem: ok. 12,5 cm
• Długość: ok. 19 cm,
• Wysokość: ok. 19,5 cm
• Kołnierz mocujący: 13,5 x 9 cm
• Otwory przy kołnierzu mocującym: 7,5 x 12 cm
