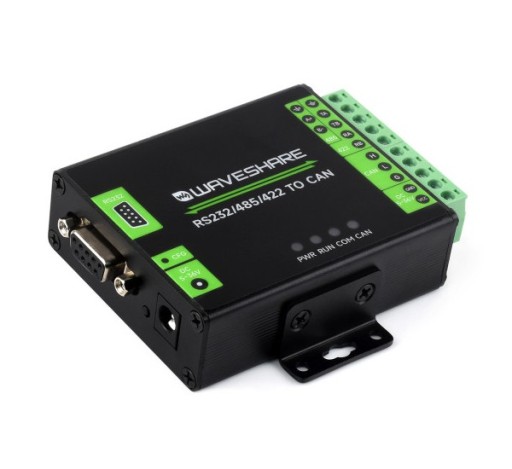

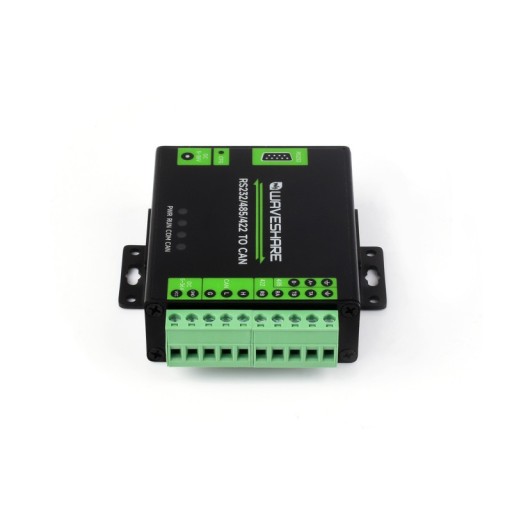

RS232/485/422 — преобразователь с множественной защитой CAN Modbus RTU

Konwerter izolowany przemysłowy RS232/485/422 do magistrali CAN

Konwersja danych RS232/485/422 na CAN, obsługuje konwersję Modbus RTU Wielokrotne zabezpieczenia przemysłowe, takie jak izolacja galwaniczna, ochrona przed wyładowaniami atmosferycznymi i ochrona przed wyładowaniami elektrostatycznymi. Przeznaczony do zastosowań w urządzeniach do sterowania przemysłowego i/lub aplikacjach o wysokich wymaganiach komunikacyjnych.

Dodatkowe informacje : https://www.waveshare.com/rs232-485-422-to-can.htm

• Obsługuje komunikację i konwersję danych między interfejsami RS232/485/422 a CAN.
• Zgodny ze specyfikacją CAN 2.0B (extended frame), kompatybilny ze specyfikacją CAN 2.0A (standard frame); Zgodny ze standardem ISO 11898-1/2/3.
• Szybkość transmisji CAN: 10kbps~1000kbps, konfigurowalna.
• Obsługuje 14 zestawów konfigurowalnych filtrów, umożliwiających odbieranie danych tylko w określonym zakresie i typie na magistrali CAN.
• Obsługuje 4 tryby pracy: konwersję transparentną, konwersję transparentną z identyfikatorami, konwersję formatu i konwersję protokołu Modbus RTU.
• Bufor CAN o pojemności do 1000 ramek do buforowania danych transmisji w celu zapobieżenia utracie danych.
• Zintegrowane zasilanie izolacyjne jednoczęściowe, zapewniające stabilne napięcie izolacyjne, nie wymaga dodatkowego źródła zasilania dla złącza izolacyjnego.
• Zintegrowana izolacja cyfrowa jednoczęściowa, umożliwia izolację sygnału, wysoką niezawodność, silną odporność na zakłócenia, niskie zużycie energii.
• Zintegrowany TVS (Transient Voltage Suppressor), skutecznie tłumi napięcie przepięcia i przelotowe w obwodzie, ochrona przed uderzeniami piorunowymi i antyelektrostatyczna.
• Zintegrowana ochrona przed wyładowaniami elektrostatycznymi o wartości 15 kV i ochrona przed uderzeniami piorunowymi o mocy 600 W.

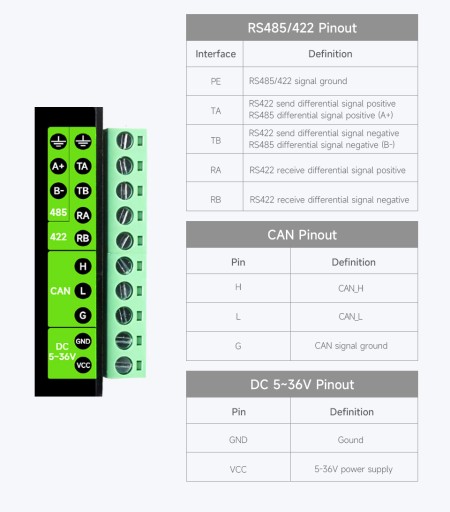

• Zintegrowany rezystor terminalny o wartości 120R na porcie RS485/RS422, konfigurowalny za pomocą zworki.
• Obsługuje aktualizację oprogramowania urządzenia za pomocą RS232/485/422, co ułatwia dostosowywanie oprogramowania.

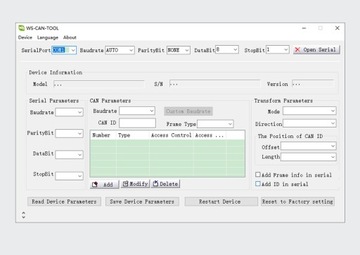

• Obsługuje ustawianie parametrów operacyjnych za pomocą oprogramowania konfiguracyjnego lub poleceń szeregowych, możliwość zapisywania ustawień po wyłączeniu zasilania.

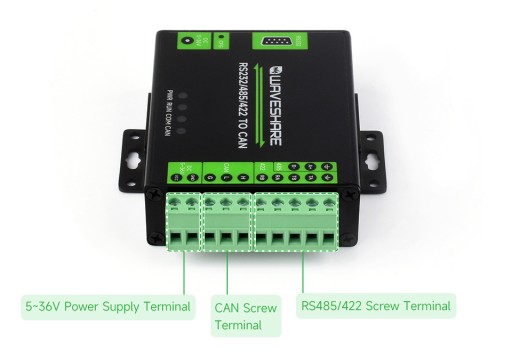

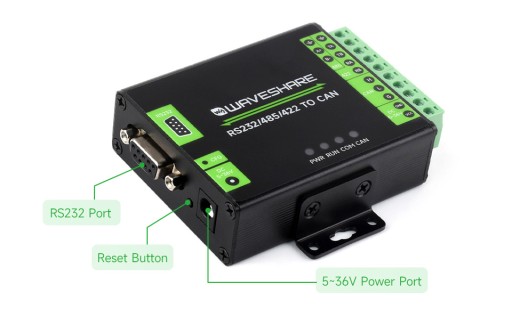

• Złącze śrubowe zasilania na pokładzie, umożliwia szeroki zakres wejścia prądu stałego od 5V do 36V.

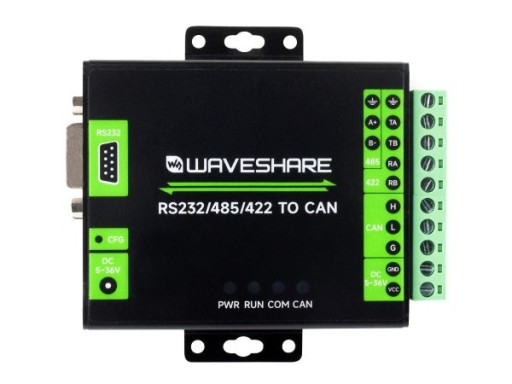

• 4 diody LED do wskazywania stanu zasilania i transceivera.

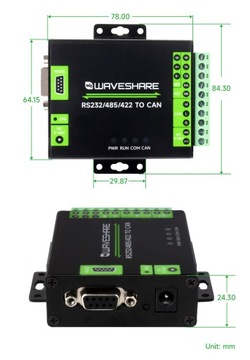

• Metalowa obudowa przemysłowa, umożliwia montaż na ścianie i szynie, solidna i estetyczna, łatwa w instalacji.

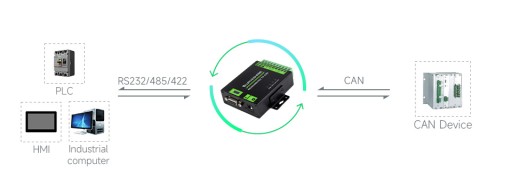

Osiąga transmisję i konwersję danych między interfejsami RS232/RS485/RS422 a magistralą CAN.

Obsługuje szeroki zakres prędkości transmisji

• RS232/485/422 Szybkość transmisji: 1200 ~ 460800 bps
• Szybkość transmisji w magistrali CAN: 10 kbps ~ 1 Mbps

Obsługuje cztery tryby pracy

• Konwersja transparentna
• Konwersja transparentna z identyfikatorami
• Konwersja formatu
• Konwersja protokołu Modbus RTU

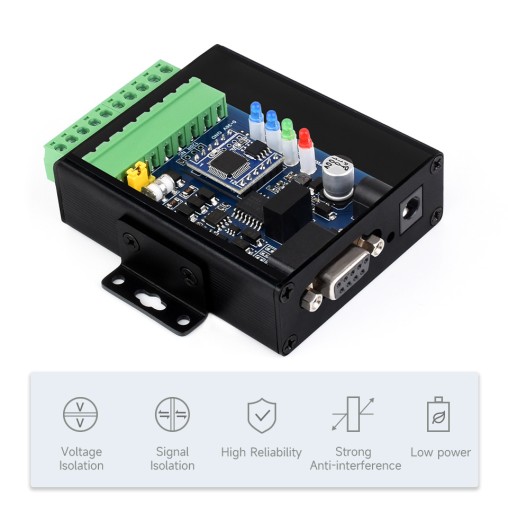

Galvanic Isolated Design

• Onboard unibody power supply isolation, provides stable isolated voltage, needs no extra power supply for the isolated terminal
• Onboard unibody digital isolation, allows signal isolation, high reliability, strong anti-interference, low power consumption

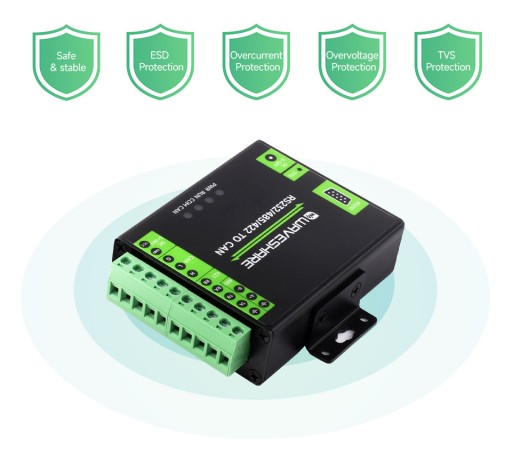

Multiple Protection, Safe And Stable

Onboard TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, lightningproof & ESD protection. Onboard self-recovery fuse and protection diodes, ensures the current/voltage stable outputs, provides over-current/over-voltage proof, improves shock proof performance.

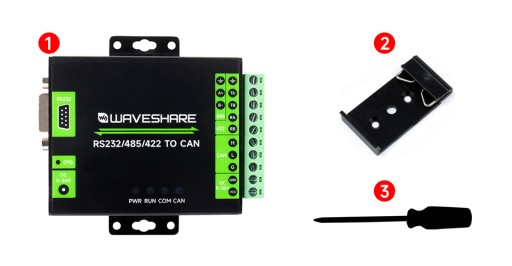

W zestawie:

1. RS232/485/422 TO CAN x1
2. Rail-mount buckle x1
3. Screwdriver x1
