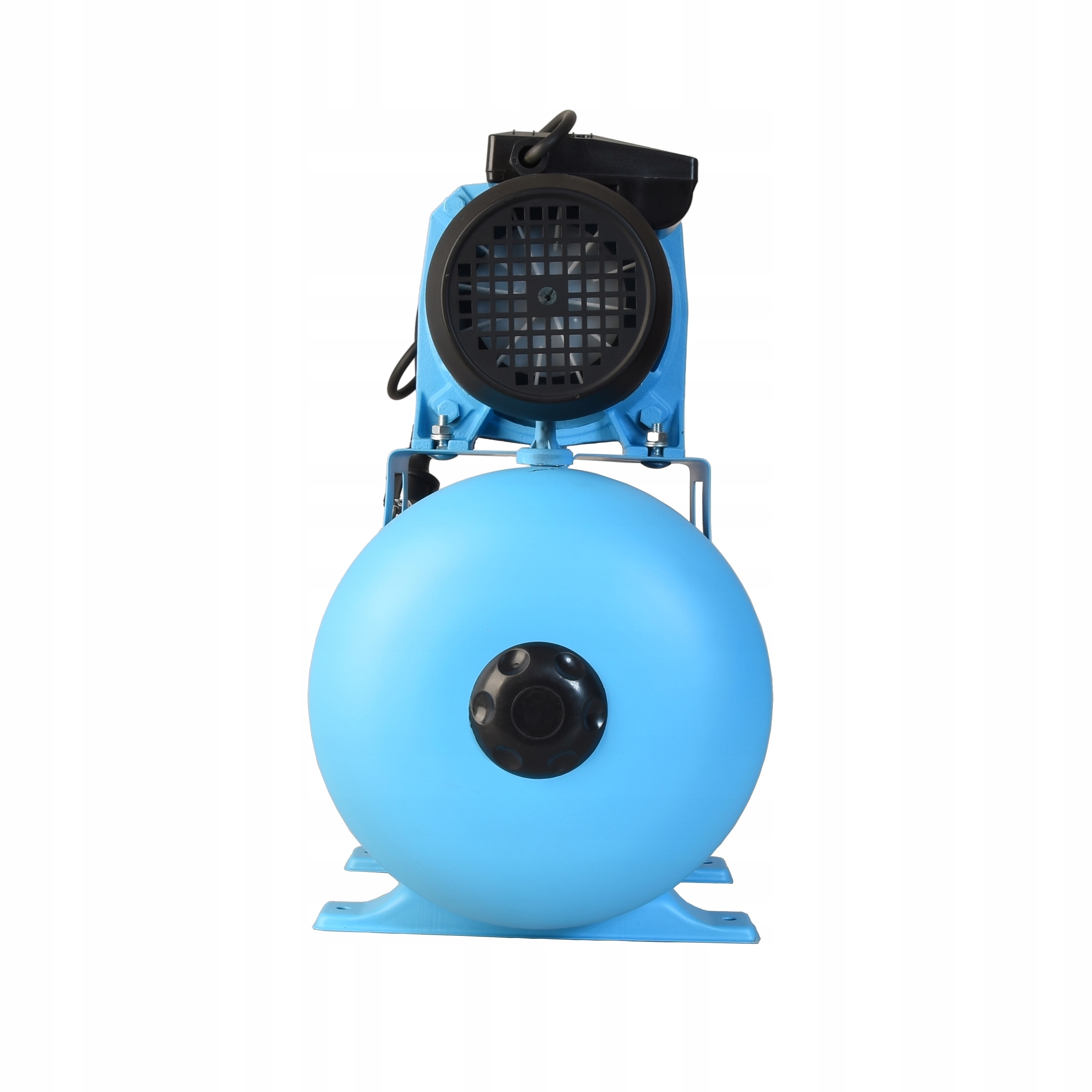

ZESTAW HYDROFOROWY 24L

Pompa JET 100S z osprzętem w korpusie + wąż + zbiornik 24L

Zestaw hydroforowy 24L wyposażony w pompę JET 100S z osprzętem zamontowanym w korpusie o wydajności maksymalnej 60 l/min oraz wysokości podnoszenia do 50 m doskonale sprawdza się przy zasilaniu domów jedno lub wielorodzinnych, domków letniskowych, ogródków działkowych czy do podlewania z tzw. węża bądź do małego systemu nawadniającego.

Hydrofor 24L jest wyposażony w zbiornik o pojemności 24 litrów, który magazynuje wodę i zapewnia ciśnienie w systemie wodnym, co pozwala na stałe i bezproblemowe dostarczanie wody do użytku.

Pompa hydroforowa JET 100S

Pompa hydroforowa JET 100S to urządzenie, które doskonale sprawdzi się w codziennym użytkowaniu: w domu, ogrodzie oraz w zastosowaniach przemysłowych.

Solidna konstrukcja z żeliwa zapewnia trwałość, co czyni ją niezawodnym wyborem dla różnych zastosowań.

Pompa jednostopniowa została precyzyjnie zaprojektowana do efektywnego pompowania czystej, chłodnej wody z głębokości do 8 metrów, co osiągnięto dzięki zastosowaniu tuby venturiego. Pompa również wykorzystywana jest do podnoszenia ciśnienia w istniejącym układzie wodociągowym.

Jednym z jej głównych atutów jest niezwykle cicha praca, co sprawia, że korzystanie z niej nie wprowadza niepotrzebnego hałasu w otoczeniu.

Pompa wytwarza duże ciśnienie (do 5 bar), czego efektem jest długi strumień wody, np. z węża ogrodowego, pomocny przy pracach w ogrodzie lub przy myciu auta.

Zbiornik hydroforowy 24L

Zbiornik hydroforowy poziomy o pojemności 24l został skonstruowany z wytrzymałej stali węglowej, pokrytej antykorozyjnym lakierem, co znacząco przedłuża jego trwałość.

Wewnątrz zbiornika znajduje się gumowa przepona wykonana z materiału EPDM. Pełni ona rolę membrany, izolując powietrze od wody w zbiorniku. Dzięki tej barierze zbiornik nie ma bezpośredniego kontaktu z wodą, co przyczynia się do jego wolniejszego zużywania i braku korozji.

Zbiornik posiada nóżki umożliwiające stabilne ustawienie lub zamocowanie na ścianie, które dodatkowo można zabezpieczyć gumowymi podkładkami.

Zbiornik hydroforowy działa na zasadzie kompresji powietrza. Woda jest napełniana do zbiornika, gdzie następuje wzrost ciśnienia, a powietrze w zbiorniku jest uciskane.

Dane techniczne:

➡️ Wydajność max (l/min): 60

➡️ Wydajność max (m3/h): 3,6

➡️ Wysokość podnoszenia (m): 50

➡️ Zdolność zasysania (m): 8

➡️ Moc silnika (W): 1100

➡️ Moc silnika (kW): 1,1

➡️ Zasilanie (V): 230

➡️ Rozmiar króćców(cale): 1 x 1

➡️ Zbiornik przeponowy: 24L

➡️ Rodzaj zbiornika: przeponowy

➡️ Orientacja zbiornika: pozioma

Materiały:

➡️ Korpus pompy: żeliwo

➡️ Wał pompy: stal nierdzewna AISI 304

➡️ Rotor: stal nierdzewna AISI 304

➡️ Wirnik: noryl

➡️ Dławica mechaniczna: ceramika/grafit/NBR

➡️ Dyfuzor/kierownica: noryl

➡️ Konsola: żeliwo

➡️ Obudowa silnika: aluminium

➡️ Miedzyściana: żeliwo

Warunki pracy:

➡️ Maksymalna temperatura wody: 40°C

➡️ Maksymalna temperatura otoczenia: 40°C

➡️ Klasa izolacji: B

➡️ Tryb pracy: ciągły

➡️ Stopień ochrony: IP 44

➡️ Prędkość obrotowa silnika: 2850 obr/min

Osprzęt:

Włącznik ciśnieniowy - automatycznie dezaktywuje urządzenie, gdy ciśnienie osiąga ustaloną wartość, fabrycznie jest ustawiony w zakresie około 1,7 bar do 3 bar z możliwością dodatkowej regulacji

Manometr - przeznaczony jest do pomiaru ciśnienia w instalacji

Wąż antywibracyjny - łączy pompę ze zbiornikiem, jest łatwy i szybki w montażu co obniża czas jak i koszty

Zalety osprzętu w korpusie:

Dzięki możliwości podłączenia osprzętu hydroforowego w korpus pompy (jedna z opcji) zaoszczędzamy na wysokości całego zestawu co w wielu przypadkach, może stanowić ogromną zaletę i ułatwienie w montażu.

Oczywiście takie zamontowanie osprzętu nie jest obowiązkowe. Osprzęt można również zainstalować na instalacji wodnej, np. na rurze tłocznej, która idzie do ujścia wody. Taki montaż jest możliwy, stosując odpowiednie elementy hydrauliczne według indywidualnych potrzeb.

W zestawie:

➡️ Pompa hydroforowa JET 100S

➡️ Osprzęt w korpusie: włącznik ciśnieniowy, manometr

➡️ Kabel zasilający z wtyczką

➡️ Wąż antywibracyjny z uszczelką

➡️ Zbiornik hydroforowy 24L

➡️ Naklejka serce ❤️ "COVERA POLSKA MARKA"

➡️ Instrukcja obsługi w języku polskim

Przykładowy schemat podłączenia zestawu hydroforowego

1. Pompa hydroforowa
2. Zbiornik przeponowy
3. Osprzęt pompy z wyłącznikiem ciśnieniowym
4. Rurka ssąca
5. Filtr antypiaskowy
6. Zawór filtra antypiaskowego
7. Zawór zwrotny
8. Zawór kulowy nyplowy motylkowy
9. Zawór kulowy nyplowy z rączką
10. Zabezpieczenie przed suchobiegiem
11. Trójnik zalewowy
12. Filtr wodny przepływowy
13. Regulator ciśnienia z manometrem
14. Złączka PE
15. Rura PE
