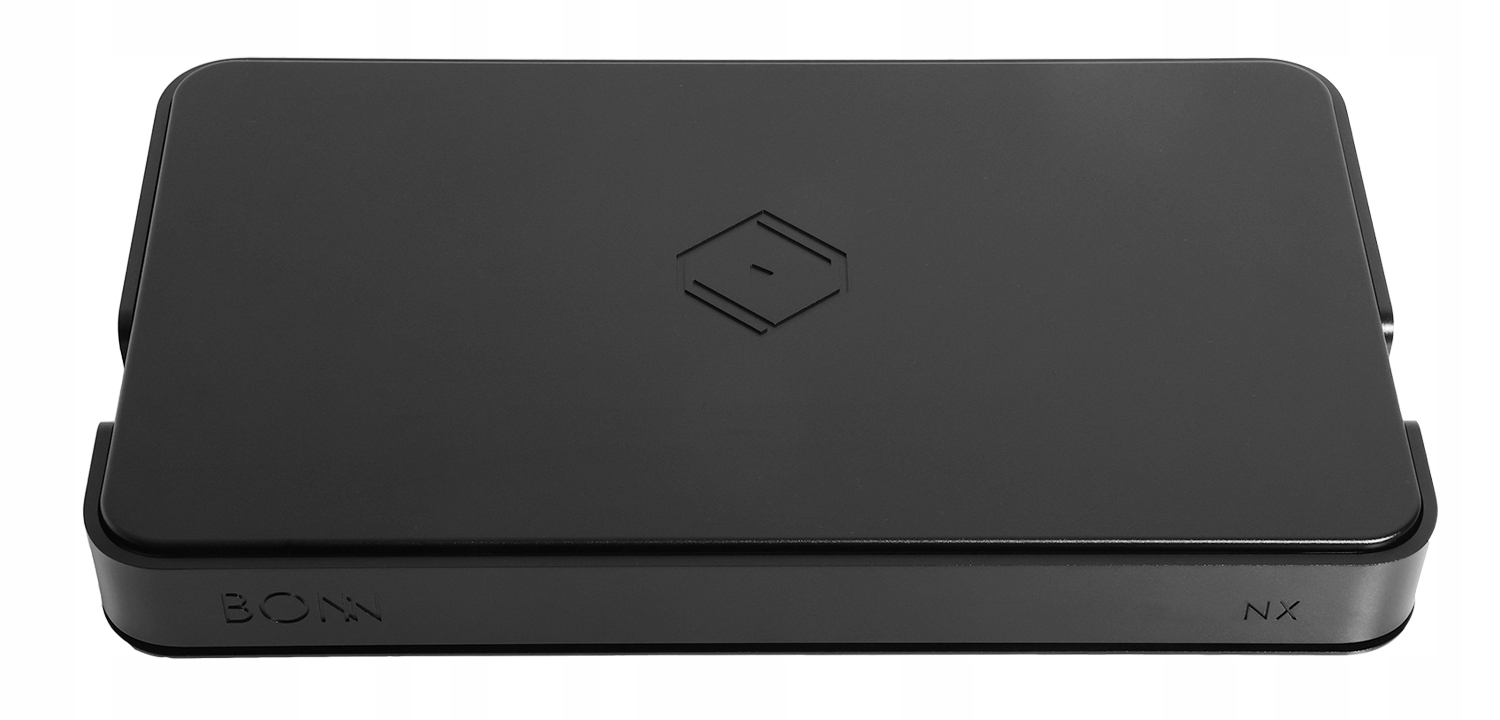

Silent Angel Bonn NX (черный) | Сетевой коммутатор аудиокласса

Switch sieciowy klasy audio Silent Angel Bonn NX

Silent Angel Bonn NX: referencyjny switch sieciowy dedykowany do audio

Silent Angel charakteryzuje się bezkompromisowym podejściem do projektowania i wykonywania układów elektronicznych. Izolowanie, filtrowanie i redukcja szumów chroni integralność źródła i zapewnia czysty sygnał do podłączonych komponentów. Podobnie jak w przypadku wszystkich produktów celem producenta jest zapewnienie, że urządzenie działa przy stabilnym napięciu systemowym, wysyła pakiety precyzyjnie w czasie i redukuje zewnętrzne szumy wyjściowe. Nawet najmniejsze ulepszenie może nieznacznie poprawić jakość dźwięku, a wdrożenie wielu drobnych ulepszeń może uwolnić ostateczny potencjał sieci przesyłania strumieniowego wysokiej rozdzielczości. Bonn NX jest kulminacją wszystkiego, czego Silent Angel dowiedzieli się o inżynierii przełączników sieciowych klasy audio: zapewnia najwyższą dostępną obecnie jakość dźwięku.

Główne Cechy:

• Osiem pozłacanych portów Gigabit Ethernet posiada krytycznie rozmieszczone porty, obliczone tak, aby minimalizować potencjalne zakłócenia sygnału
• Wiodący w swojej klasie wewnętrzny moduł zasilacza impulsowego klasy Radar, technologia stosowana wyłącznie w sprzęcie akustycznym wrażliwym na hałas
• Idealnie zsynchronizowana transmisja danych
• TCXO (Oscylator kryształowy z kompensacją temperatury) znacznie zmniejsza problemy z opóźnieniami sieci i efekty jittera
• Zupełnie nowa konstrukcja obudowy składa się z dwóch warstw, różnych, starannie dobranych materiałów: wewnętrzna warstwa to stal ocynkowana, a zewnętrzna warstwa to gruby, wysokiej jakości stop aluminium. Ta ekstrawagancka konstrukcja maksymalizuje ekranowanie i kontrolę prądów wirowych, jednocześnie tłumiąc wibracje i hałas. Elegancki, nowoczesny design zwiększa atrakcyjność estetyczną, czyniąc Bonn NX funkcjonalnym dziełem sztuki audio

Zaawansowane opcje dla poważnych audiofilów:

• Gniazdo 12V DC omija wewnętrzny moduł zasilania, umożliwiając podłączenie do zewnętrznego zasilacza liniowego (Forester) w celu znacznego zwiększenia wydajności
• Pozłacany zacisk uziemienia zapewnia dalszą redukcję szumów
• Wskaźnik LED umożliwia użytkownikom wyłączenie wskaźnika stanu portu
• Wiodący w swojej klasie moduł odbiorczy zegara umożliwia zewnętrzne wejście zegara

Zegar i obwód zasilania:

• Zegar TCXO (25 MHz): Eliminuje częstotliwości zewnętrzne i generuje czysty i precyzyjny sygnał taktowania. Wysoka precyzja i bardzo niski poziom szumów fazowych jako źródło zegara dla systemu przełączników Ethernet.
• Obwód źródła zasilania dla zegara TCXO: Wykorzystuje technologię wielostopniowego filtra mocy, usuwając przesłuchy i szumy na różnych częstotliwościach 10 MHz, 100 MHz i 1 GHz oraz dostarczając oczyszczoną moc do modułu TCXO
• Obwód źródła zasilania dla systemu przełączającego: Obwód regulatora napięcia o bardzo niskim poziomie szumów, zdolny do przetwarzania mocy o szerokim zakresie dynamiki. Charakteryzuje się wysoce wydajną konstrukcją obwodu i krótkim czasem reakcji. Zasilany przez serię TPS56623x, która utrzymuje niższe tętnienia wyjściowe we WSZYSTKICH warunkach obciążenia.
• Obwód filtra zasilania AC: Obwód dławika trybu wspólnego o wysokiej izolacji dla wejścia zasilania AC zapobiega zanieczyszczeniu hałasem ze źródeł zasilania AC, takich jak inne urządzenia podłączone do sieci lub systemy zasilania.
• Ekskluzywny, dostosowany moduł zasilania Silent Angel: moduł zasilania AC o szerokim zakresie dynamiki. Stabilny, niski poziom szumów, bezpieczny obwód ochronny, dobrze osłonięty przez radiator.
• Podłącz do opcjonalnego zasilacza liniowego:  Gniazdo DC do zewnętrznego zasilacza LPS 12V DC.
• Odbiór zewnętrznego portu wejściowego zegara  (pozłacany, przy 25 MHz).
• Przełącznik wyboru zegara wewnętrznego/zewnętrznego.

Izolatory tłumiące drgania

Wykonane z solidnej stali nierdzewnej o wysokiej czystości, Resonance Control Feet tłumią energię mechaniczną pochodzącą zarówno ze źródeł wewnętrznych, jak i zewnętrznych, redukując szumy mechaniczne i elektryczne, elektryczność statyczną itp. Rezultatem jest poprawiona dynamika i zwiększona rozdzielczość drobnych szczegółów.

Zaprojektowany do strumieniowego przesyłania muzyki w jakości HD

Bonn NX tworzy dedykowaną strefę HiFi, aby skutecznie izolować urządzenia audio od innego ruchu cyfrowego, eliminując w ten sposób szumy i przesyłając dane z niezwykłą dokładnością taktowania. Wdrożenie izolowanego „ekosystemu sieciowego” dla dźwięku eliminuje degradację wynikającą z burzy zakłóceń sieciowych i problemów z opóźnieniami spowodowanych czynnościami wymagającymi dużej przepustowości z komputerów PC i innych podłączonych urządzeń.

Ekskluzywny moduł zegara TCXO: TCXO (oscylator kryształowy z kompensacją temperatury) firmy Silent Angel jest bardziej precyzyjny niż zegary kryształowe stosowane w innych przełącznikach sieciowych, co zmniejsza problemy z opóźnieniami i efekty jittera.

Poprawa efektu jittera: Zniekształcenia są częstym produktem ubocznym przesyłania pakietów sieciowych o wysokiej częstotliwości. Bonn NX obniża jitter do 369 ps, podczas gdy typowe przełączniki wynoszą 705 ps.

Zoptymalizowany pod kątem zastosowań muzycznych w wysokiej rozdzielczości

• Zoptymalizowany pod kątem infrastruktury Roon; na przykład obsługa sieci składającej się z Rhein Z1 jako serwera Roon Core lub Munich M1 jako odtwarzacza Roon Ready.
• Zoptymalizowany pod kątem usług przesyłania strumieniowego w wysokiej rozdzielczości, takich jak Tidal, Qobuz, Spotify i innych.
• Zoptymalizowany do odtwarzania kolekcji muzycznych z NAS (Network Dołączony Magazyn). Dobrze współpracuje z wieloma markami, w tym QNAP, Synology, WD NAS.

Dalsze ulepszenia

• Źródło zasilania: Podłącz Bonn NX do liniowego zasilacza Silent Angel Forester F2 (zasilającego dwa wyjścia 12V DC), aby jeszcze bardziej poprawić dostarczanie mocy i stabilność.
• Zewnętrzne wejście zegara: Silent Angel stworzyło Genesis GX jako najlepszy audiofilski zegar: przenieś swój system na wyższy poziom dzięki Genesis!

Specyfikacja Techniczna:

• Zasilanie:

  IEC (AC) 100-240 V, 50/60 Hz

  (DC) 12V/0.8A (złącze 5.5 mm x 2.5 mm)

• Port Ethernet: Pozłacany port 1GbE RJ45 x 8
• Interfejs:

  Przełącznik wejścia zegara x 1 (zewnętrzny/wewnętrzny)

  Interfejs BNC Zewnętrzny zegar Word Clock 25 MHz

  Specjalistyczny moduł zegara TCXO Silent Angle

  Port LAN Przełącznik wskaźników LED x 1

  Kontrola stanu włączenia/wyłączenia portu LAN

  Port uziemienia x 1

  Podłącz do uziemienie, aby jakość sygnału była czystsza i precyzyjna bez zakłóceń

• Wskaźnik ledowy:

  Dioda LED zasilania AC (zielona) x 1

  Dioda LED zasilania DC (zielona) x 1

  Dioda LED stanu portu LAN x 8

  Świeci się po połączeniu; Miga, gdy jest aktywny

  Zielony: 1000 Mbps; Pomarańczowy: 100 Mb/s

• Temperatura użytkowania: 0-30 stopni C
• Wilgotność użytkowania: 10%~90% RH (bez kondensacji)
• Wymiary (szer. x wys. x gł.): 439 x 63 x 250 mm
• Waga (netto): 6.4 kg

* niektóre ze zdjęć poglądowe ze względu na kolorystykę
