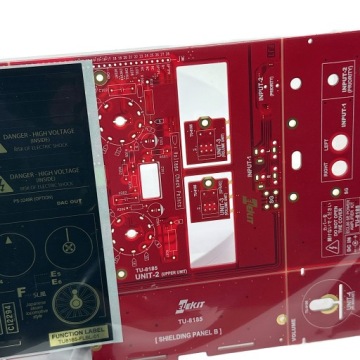

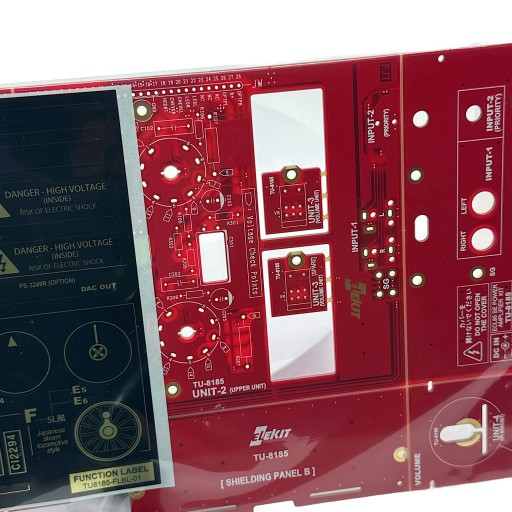

Ламповый усилитель SE своими руками Elekit TU-8185

Oryginalny, japoński zestaw wzmacniacza lampowego SE do samodzielnego montażu ELEKIT TU-8185 opartego o lampy ECL85. Zestaw zawiera wszystkie elementy niezbędne do zbudowania kompletnego wzmacniacza, włącznie z lampami (ECL805E - specjalna, ulepszona wersja ECL85), obudową, transformatorami wyjściowymi oraz instrukcją montażu (w języku angielskim). ELEKIT to znany od lat w świecie audiofilskim producent wysokiej jakości zestawów DIY różnego rodzaju sprzętu audio HIFI. Model TU-8185 to najmniejszy i najprostszy model w ofercie - kompaktowy, ale w pełni funkcjonalny wzmacniacz który idealnie sprawdzi się jako dodatkowy wzmacniacz audio, np, do odsłuchów muzyki z komputera. Wyposażony jest w gniazda RCA dla LINE IN oraz mini jack stereo, do którego można podłączyć telefon komórkowy lub przenośny odtwarzacz muzyczny. Obsługuje słuchawki o impedancji od 8 do 600 omów z możliwością dostosowania poziomu wyjściowego za pomocą zworek. Wewnątrz obudowy wzmacniacza przewidziano miejsce na zamontowanie dedykowanego modułu przetwornika USB-DAC ELEKIT PS-3249R, co umożliwia podłączenie do wzmacniacza sygnału audio za pomocą kabla USB np. z komputera czy telefonu. Moduł PS-3249R dostępny na osobnej aukcji.

DANE TECHNICZNE:

• LAMPY: ECL85 (6GV8) x 2
• MOC WYJŚCIOWA: 2 x 2W (8Ω load, THD 10%)
• CZUŁOŚĆ: 350 mV rms
• PASMO PRZENOSZENIA: 25 – 50000 Hz (-3 dB)
• POZIOM SZUMÓW: 35 µV rms (IHF-A 8Ω load)
• IMPEDANCJA GŁOŚNIKÓW: 4 – 8 Ω
• IMPEDANCJA SŁUCHAWEK: 8 – 600 Ω
• TERMINALE WYJŚCIOWE: Zakręcane na przewód (przyjmują wtyki bananowe)
• ŻARZENIE LAMP: Prąd stały
• B-POWER: Inwerter DC-DC
• ZASILANIE: DC 12V ~2,7 A
• ZASILACZ: W zestawie, uniwersalny 100 – 240V / 12V @ 50 W
• WYMIARY: W 142 mm x H 136 mm x D 178 mm
• WAGA: Ok. 1,8 kg

UWAGI:

Pamiętaj, że to jest zestaw do samodzielnego montażu (DIY). To znaczy, że TY będziesz musiał go zmontować przy pomocy instrukcji montażu. Zestaw zawiera wszystkie elektroniczne i mechaniczne części (włączając lampy i kompletną obudowę) niezbędne do zmontowania działającego wzmacniacza. Proces budowy nie powinien potrwać dłużej niż kilka godzin i będzie wymagał lutowania. Musisz więc posiadać kilka narzędzi (np. lutownicę i cynę do lutowania) oraz minimalny poziom umiejętności montażu – lutowania, wkręcania śrubek itd. Zestaw nie zawiera interkonektów oraz wyposażony jest w japoński kabel sieciowy – oba te elementy musisz nabyć osobno. Instrukcja montażu jest w języku angielskim! W załączniku do aukcji znajdziesz jedną ze stron instrukcji w celu zapoznania się z jej jakością - jest to instrukcja głównie obrazkowa.

TO NIE JEST ZESTAW DLA KAŻDEGO! JEŚLI NIE UMIESZ LUTOWAĆ ANI NIE ZNASZ SIĘ NA TYM - PROSIMY, NIE KUPUJ! REKLAMACJE SPOWODOWANE NIEUMIEJĘTNYM MONTAŻEM NIE BĘDĄ UWZGLĘDNIANE! PAMIĘTAJ TEŻ, ŻE WEWNĄTRZ PRACUJĄCEGO WZMACNIACZA PANUJĄ WYSOKIE, POTENCJALNIE NIEBEZPIECZNE NAPIĘCIA A PRACUJĄCE LAMPY SĄ GORĄCE!

JEŚLI JEDNAK NADAL CHCESZ KUPIĆ TEN WZMACNIACZ, WYBIERZ DODATKOWĄ USŁUGĘ MONTAŻU - ZBUDUJEMY GO WTEDY DLA CIEBIE!

POTRZEBNE NARZĘDZIA:

Mimo iż montaż zestawu nie jest specjalnie trudny ani wymagający, to jednak musisz posiadać trochę narzędzi i umiejętności. Multimetr / miernik nie będzie niezbędny, ale może się przydać. Poniżej znajdziesz listę niezbędnych narzędzi:

• Śrubokręt krzyżakowy
• Obcinaczki
• Płaskoszczypy
• Nożyczki
• Taśma samoprzylepna
• Klucz sześciokątny
• Lutownica, cyna do lutowania, kalafonia

Jesteśmy autoryzowanym dystrybutorem zestawów audio ELEKIT w Europie.
