Sterownik schodowy LED 11-17k LCD FZ + czujki Sharp + maskownice stalowe

Sterownik schodowy LED 11-17k LCD FZ (funkcja zmierzchowa, wejście stałego świecenia PS, wejście blokady lub prostego trybu nocnego PB). Wyjście kanału niezależnego KN (do podłączania oświetlenia poręczy, bocznego, dekoracyjnego itp.).

Jeden z najlepszych w tej klasie cenowej sterowników schodowych. Wersja z LCD (kilkadziesiąt parametrów do ustawiania).

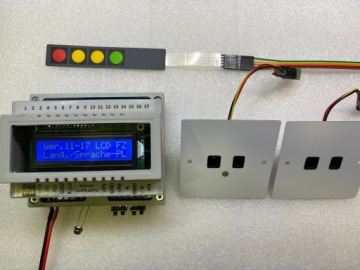

W zestawie:

1. sterownik schodowy 11-17k LCD FZ + fotorezystor

2. czujka optyczna Sharp + adapter filtracyjny - 2szt

3. maskownica czujki stalowa w czarnej okleinie do puszki fi60 (0,5mm grubości, wymiar 75mm x 75mm) - 2szt (jedna w wersji z otworem na fotorezystor). Na życzenie maskownice w kolorze białym lub innym (beton, drewnopodobne, błyszczące, carbon 3D, szczotki itp.)

4. gratis przyciski membranowe do naklejenia na szafkę/skrzynkę rozdzielczą DIN.

LCD w kolorze zielonym. Na życzenie w kolorze niebieskim. Inne kolory LCD według dostępności.

Obsługuje od 11 do 17 stopni schodowych (punktów świetlnych).

Uniwersalna obudowa do montażu na szynę DIN.

Produkt polski. Przeznaczony również na rynki zagraniczne.

Aktualnie dostępne języki LCD (wybierane w sterowniku przy starcie zasilania) to:

• polski (PL)
• angielski (EN)
• niemiecki (DE)
• czeski (CZ)

Łatwy montaż. Szybka instalacja (oznaczenia wejść/wyjść na płytce przy złączach zaciskowych). Mimo dość rozbudowanych algorytmów i funkcji to ustawianie i regulacje przyjazne użytkownikowi. Bardzo pomocny wyświetlacz LCD, który ułatwia ustawianie parametrów oraz testowanie i diagnostykę (np. czujek). Wyświetlacz LCD można wygasić co powoduje wysoką energooszczędność sterownika. Zastosowany tradycyjny wyświetlacz LCD 2x16 jest dużo bardziej energooszczędny od wyświetlaczy OLED itp. i w zupełności wystarczający do ustawień menu, regulacji i odczytów komunikatów pracy.

Do sterownika można podłączyć wiele typów i rodzajów czujek zasilanych napięciem 5V (ze sterownika) lub 12/24V (zasilanych z zasilacza).

Uwaga. Można mieszać typy czujek. Czyli np. na dół można podłączyć czujkę mini PIR wyzwalaną stanem wysokim a na górze czujkę optyczną Sharp analogową wyzwalaną progiem napięcia.

Przykładowe obsługiwane typy czujek:

• Mini PIR HC-SR501 (standard wyzwalanie stanem wysokim) lub z adapterem (wyzwalane stanem niskim), SR505, SR602, AM312 itp.
• Optyczne standard 0,8m E18-D80NK lub inne podobne klony (wyzwalane stanem niskim)
• Optyczne Sharp cyfrowe z zasięgiem na stałe 80cm (z adapterem, wyzwalane stanem niskim)
• Optyczne Sharp analogowe standard 150cm, mini 150cm , midi 80cm, 5m/ 500cm (wyzwalane progiem napięcia). Czujki optyczne Sharp to w większości przypadków najlepsze czujki na schody. Wąski kąt działania, szybkie w reakcji (poniżej 100ms), bezpieczne w działaniu (wiązka podczerwieni) oraz ustawiany zasięg powodują, że w tej klasie cenowej są bezkonkurencyjne.

Zastosowane komponenty oraz wysokiej klasy stabilizator impulsowy powodują bardzo wysoką energooszczędność sterownika schodowego.

W stanie czuwania pobiera tylko 70mW mocy (na wygaszonym podświetlaniu LCD).

Roczny pobór energii pobieranej przez sterownik to 0,7kWh (koszt ok. 1zł).

Uwaga. Jest to koszt energii pobieranej przez sam sterownik na wygaszonym LCD. Nie jest liczony koszt poboru energii przez czujki i LEDy.

Zastosowanie sterownika schodowego oprócz efektów wizualnych, bezpieczeństwa itp. to też realne oszczędności energii ponieważ schody są załączane na czas przejścia.

Parametry elektryczne:

Zasilanie DC 12/24V (od 8V do 30V).

Przystosowany do taśm LED zarówno 12V jak i 24V (np. COB). Praktycznie wszystkie typy standardowych taśm LED 12/24V.

Przystosowany do oczek LED (żarówek LED) 12V, 24V, 10V, 14V itp.

Uwaga. Żarówki LED z driverami muszą mieć opcje ściemniania PWM.

Pobór prądu (minimalne i maksymalne podświetlenie wyświetlacza LCD):

Dla 12V : 6mA do 30mA.

Dla 24V 3mA do 15mA

Pobór mocy:

70mW (minimalne podświetlenie LCD)

350mW (maksymalne podświetlenie LCD).

Obciążalność prądowa 1A na kanał (34A na sterownik).

Wysokiej klasy tranzystory mocy NMOSFET.

Sprawność sterowania LED 99,8%. To znaczy, że jeżeli na schodek jest 10W LED to strata mocy na tranzystorze nmosfet będzie 20mW (0,02W). Jeżeli na całe schody będzie 100W LEDa to strata mocy na

Obsługiwana moc LED to maksymalnie 200W dla 12V lub 400W dla 24V.

Bezpiecznik polimerowy na zasilaniu 5V czujek.

Kondensatory elektrolityczne wspomagające pracę zasilacza.

Kondensatory foliowe MKT (autoregeneracyjne) na wejściach cyfrowo analogowych sterownika.

Wyjście 5V do zasilania czujek. Maksymalne obciążanie 500mA.

Parametry mechaniczne:

Szerokość – 105mm (6 modułów / 6S)

Wysokość – 90cmm

Grubość – 70mm

Złącza zaciskowe z rastrem 5mm na przekrój przewodu maksymalnie 2,5mm2

Działanie sterownika:

Po wyzwoleniu czujki sterownik załącza oświetlenie schodowe skokowe lub płynnie. W zależności od ustawionego algorytmu działania czujek schody będą świeciły na ustawiony czas lub będą wygaszały się od wyzwolenia drugiej czujki. Sposób wygaszania ustawia się w menu LCD sterownika (wszystkie na raz, po kolei, losowe, naprzemiennie, odwrotnie itp.). W zależności od ustawionego algorytmu działania czujek przewidziana jest sytuacja osoby z naprzeciwka, zawracanie osoby itp.

Jeżeli ustawione opóźnienie wygaszania to LEDy najpierw zostaną wygaszone do poziomu jasności ustawionej w menu LCD na określony czas. Opóźnienie wygaszania to czasowe świecenie spoczynkowe wszystkich stopni schodowych. Następnie po tym czasie schody będą wygaszone do świecenia spoczynkowego dwóch skrajnych lub wszystkich kanałów (jeżeli będzie ustawione świecenie spoczynkowe w menu LCD).

Opóźnienie wygaszania ma na celu dodatkowe czasowe podświetlenie schodów po opuszczeniu schodów. Przykład: Osoby wchodzi na schody i zapalają się LEDy na ustawiony czas. Następnie osoba opuszcza schody i LEDy się wygaszają np. do poziomu 10% i schody jeszcze świecą tą jasnością np. 2 minuty. Po tym czasie jak nie zadziała jakaś czujka to schody wygaszą się do 0% lub do poziomu jasności spoczynkowej dwóch skrajnych lub wszystkich schodów.

Funkcje i regulacje sterownika:

Do sterownik można podłączyć fotorezystor (w zestawie na krótko przy złączach). Fotorezystor na przewodzie 2 żyłowych. Fotorezystor umieszcza się na schodach przy jednej z czujek lub w innym miejscu. Jak jest jasno to sterownik jest blokowany i nie działa od czujek. Wyższy priorytet działania mają wejścia PS oraz PB.

Funkcja świecenia stałego od wejścia PS (timer). Do sterownika można podłączyć przycisk lub przyciski (monostabilne, chwilowe, dzwonkowe) równolegle i używać funkcji świecenia stałego. Załączenie przyciskiem świecenia stałego uruchamia timer. Można tym samym lub drugim przyciskiem wyłączyć. Jeżeli się nie wyłączy to funkcja wyłączy się po ustawionym czasie.

Wejście PB (blokady) służy do blokowania sterownika osobno niż od fotorezystora (np. inteligentny dom, inna czujka zmierzchu itp.). Opcjonalnie jest to wejście prostego trybu nocnego TN (tryb nocny).

Przykład. Jeżeli do wejścia podłączy się moduł wykonawczy inteligentnego domu np. Homekit firmy Apple to jeżeli ustawi się scenę „Dobranoc” to wieczorem jak się powie do Siri (głośnik Homekit) „Dobranoc” to urządzenia w tej scenie przełączą się w tryb nocny i między innymi zostanie aktywowany tryb nocny sterownika. I jak jest ciemno wokół to schody zostaną zapalone np. na 5% mocy nominalnej i nie będzie efektu oślepienia/olśnienia.

Menu główne LCD:

1. Szybkość zapalania
2. Szybkość gaszenia
3. Nierównomierność (nieliniowość) zapalania
4. Nierównomierność (nieliniowość) gaszenia
5. Rozmycie (trybu płynnego) zapalania / lub tryb skokowy
6. Rozmycie (trybu płynnego) gaszenia / lub tryb skokowy
7. Algorytm gaszenia ( 1 do 10)
8. Jasność maksymalna efektu
9. Czas maksymalnego świecenia (jak wszystko schody zapalone od wyzwolenia czujki)
10. Czas opóźnienia wygaszania (czasowe świecenie spoczynkowe wszystkich kanałów)
11. Szybkość wygaszania opóźnienia
12. Jasność opóźnienia wygaszania
13. Jasność spoczynkowa
14. Tryb świecenia spoczynkowego (skrajne/wszystkie)
15. Algorytm działania czujek (1 do 4)
16. Jasność świecenia stałego od wejścia PS (od przycisku lub przycisków równolegle)
17. Timer funkcji świecenia stałego od wejścia PS
18. Jasność świecenia stałego od wejścia TS (opcja pracy bistabilna na wejściu PS)
19. Jasność od wejścia PB (blokady) lub prostego trybu nocnego TN

Menu ustawień foto:

1. Aktywacja/dezaktywacja funkcji zmierzchowej
2. Prób zmierzchowy (jasność blokowania w dzień)
3. Histereza progu zmierzchowego
4. Kalibracja foto
5. Wybór typu fotorezystora (SOH firmy Zamel, GL5637 , PGM5549)

Menu ustawień początkowych:

1. Wyzwolenie czujki dolnej (cyfrowe 0/L lub 1/H logiczne , analogowe)
2. Wyzwolenie czujki górnej (cyfrowe 0/L lub 1/H logiczne , analogowe)
3. Czas blokady czujki (aby dwie nogi nie były wykrywane jako dwie osoby)
4. Jasność wygaszania LCD (oszczędność energii)
5. Czas wygaszania LCD (czas po którym wygaszony zostanie LCD)
6. Liczba schodów ( od 11 do 17)
7. Start zasilania (opóźnienie startu głównie dla czujek PIR/stabilizacja czujek)
8. Reset do ustawień fabrycznych

Menu ustawień kanału niezależnego KN:

1. Aktywacja kanału niezależnego
2. Szybkość zapalania
3. Szybkość gaszenia
4. Maksymalny czas świecenia
5. Jasność świecenia
6. Jasność spoczynkowa
7. Czas opóźnienia wygaszania
8. Szybkość opóźnienia wygaszania
9. Jasność opóźnienia wygaszania
10. Szybkość zapalania stałego świecenia od wejścia PS
11. Szybkość gaszenia stałego świecenia wejścia PS
12. Jasność świecenia stałego wejścia PS
13. Czas opóźnienia wygaszania wejścia PS
14. Szybkość opóźnienia wygaszania od wejścia PS
15. Jasność opóźnienia wygaszania od wejścia PS
16. Jasność blokady od wejścia PB

Priorytety pracy:

1. Wejście TS ma najwyższy priorytet. Czyli jeżeli jest aktywowane od czujek lub od blokady lub od PS to jeżeli będzie sygnał od TS to on będzie wykonany.
2. Wejście PS. Jeżeli np. będzie aktywne wejście blokady a przyjdzie sygnał od PS to będzie aktywna funkcja świecenia stałego w trybie Timer.
3. Wejście PB blokady
4. Funkcja zmierzchowa foto (blokada w dzień)
5. Wejścia od czujek mają najniższy priorytet. Oznacza to, że jeżeli choć jedna z powyższych funkcji (od 1 do 4) będzie aktywna to wejścia od czujek nie będą brane pod uwagę.
6. Wejście trybu nocnego TN (jeżeli ustawione na wejściu PB) działa zawsze jeżeli aktywowane

Komunikaty pracy:

Na wyświetlaczu LCD pokazywane są aktualne stany pracy sterownika, info odnośnie sygnału czujek, ilości załączeń czujek itp. Przykładowe komunikaty to np. poziom jasności spoczynkowej, jasność oświetlenia przy fotorezystorze, stan czujek (np. napięcie na czujkach w trybie czujki analogowej), od której strony wyzwolona czujka, czas maksymalny świecenia, pozostały czas funkcji timer od wejścia PS, informacje o blokadzie foto, trybie nocnym, blokadzie PB, wejścia TS, czas opóźnienia wygaszania itp.

Więcej informacji patrz instrukcja w załączniku niżej lub skanuj kod QR.

Skanuj kod QR aby pobrać instrukcję.

Przykład przycisków membranowych naklejonych na szafkę.

Na przykładzie:

zielony - wejście PS (poruszanie się w górę w menu LCD)

czerwony wejście PB (wejście do menu głównego oraz poruszanie się w dół menu LCD)

żółte - strzałki lewo i prawo (ustawianie parametrów)

Maskownice stalowe mają tylko 0,5mm grubości. Jedna z maskownic z otworem na fotorezystor. Przy czujce wtedy musi być przewód minimum 4 żyłowy. Zalecamy skrętkę komputerową w ekranie (linka miedziana).

Czujnik w jednej obudowie łączy nadajnik z odbiornikiem, montowany jest w jednym miejscu (nie wymaga zwierciadła czy odbiornika po przeciwnej stronie). Czujnik wg danych katalogowych producenta działa od 20cm do 150cm. Zasięg realny w zależności od warunków do 120cm (jeżeli przeszkoda po przeciwnej stronie) i nawet do 200cm (jeżeli do 5m brak przeszkody).

Zasięg działania czujki ustawia się w sterowniku (np. w menu LCD lub na potencjometrze montażowym płytki sterownika).

Czujki Sharp są to jedne z najlepszych czujek na schody. Nie są to typowe czujki ruchu jak PIR a są to czujko optyczne odbiciowe zbliżeniowe. Czujki Sharp działają na zasięgu (nie na czułości). Są to firmowe i niezawodne czujki ogólnie dostępne. W razie awarii bez problemu można czujkę kupić i wymienić.

Mają wąski kąt działania (nie złapią wcześniej niż zamontowane) oraz wspomniany ustawiany zasięg. Do tego są bezpieczne (podczerwień jak w pilotach RTV). Nie są to czujki laserowe. Czujki optyczne Sharp są bardzo szybkie w reakcji (skanują z częstotliwością 25Hz / 25 razy na sekundę).

Czujka optyczna Sharp daje odpowiednie napięcie w zależności od odległości wykrywanego obiektu. Jeżeli przykładowo czujka ma wykrywać na ok. 60cm to w sterowniku schodowym należy ustawić próg załączenia na ok. 1V. Natomiast jeżeli ma wykrywać na ok. 130cm to należy ustawić na ok. 0,5V.

Schemat blokowy.

Jedną z głównych zalet czujki optycznej Sharp to szybkość reakcji.

Czujka robi pomiar w ciągu ok. 40ms i już po ok. 5ms jest sygnał na wyjściu czujki. Skanowanie odbywa się z częstotliwością ok. 25Hz (25 razy na sekundę). Z tego powodu czujki można montować praktycznie przy schodach i w ciągu kilkudziesięciu milisekund zostanie uruchomiona sekwencja świetlna schodów.
