ТЕСТЕР НАПРЯЖЕНИЯ И ПРОБЛЕМНОСТИ ИЗМЕРИТЕЛЬ НАПРЯЖЕНИЯ 0,5–1000 В переменного тока CAT IV

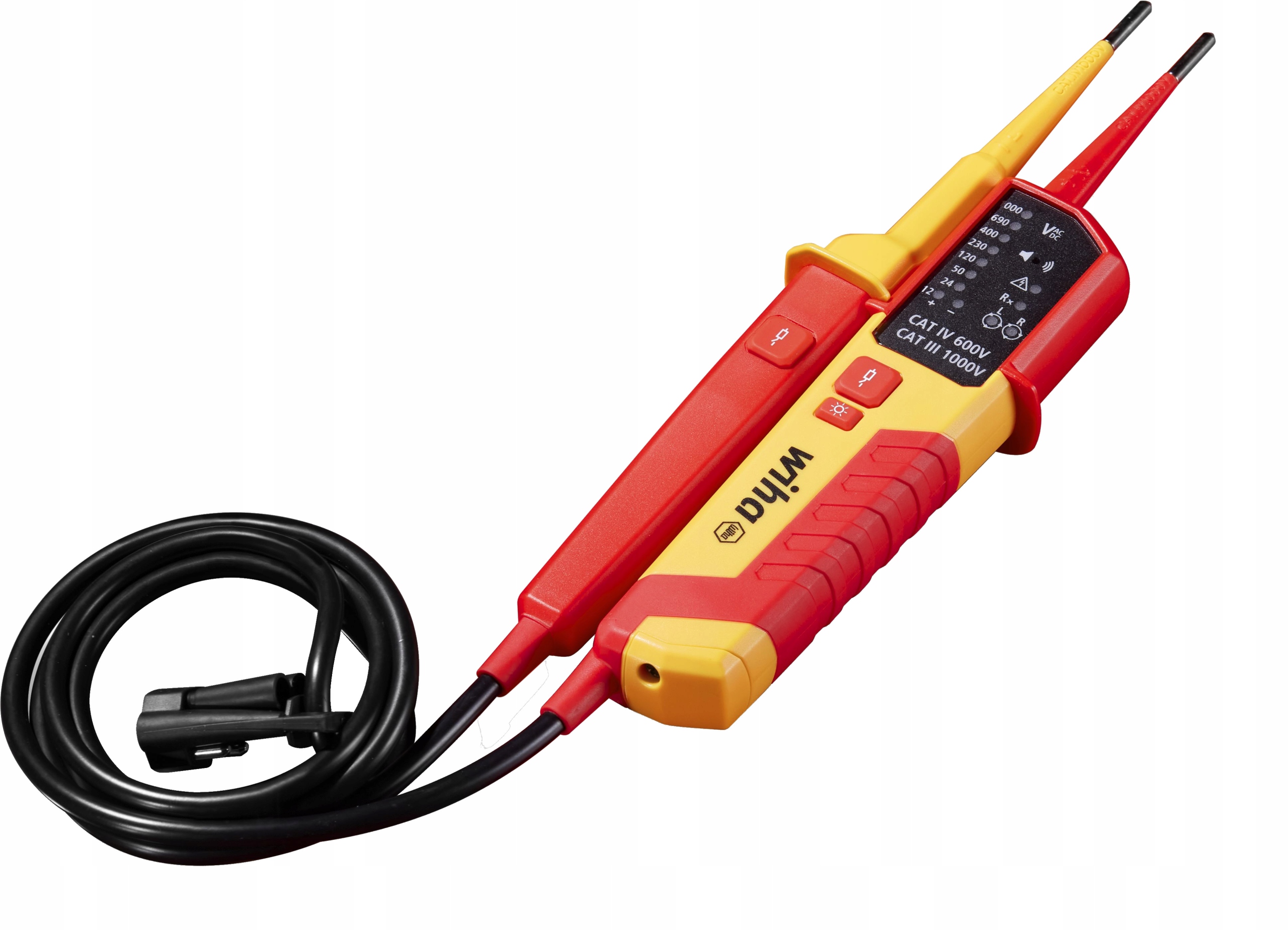

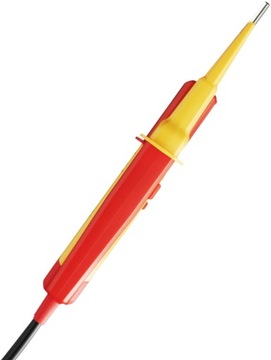

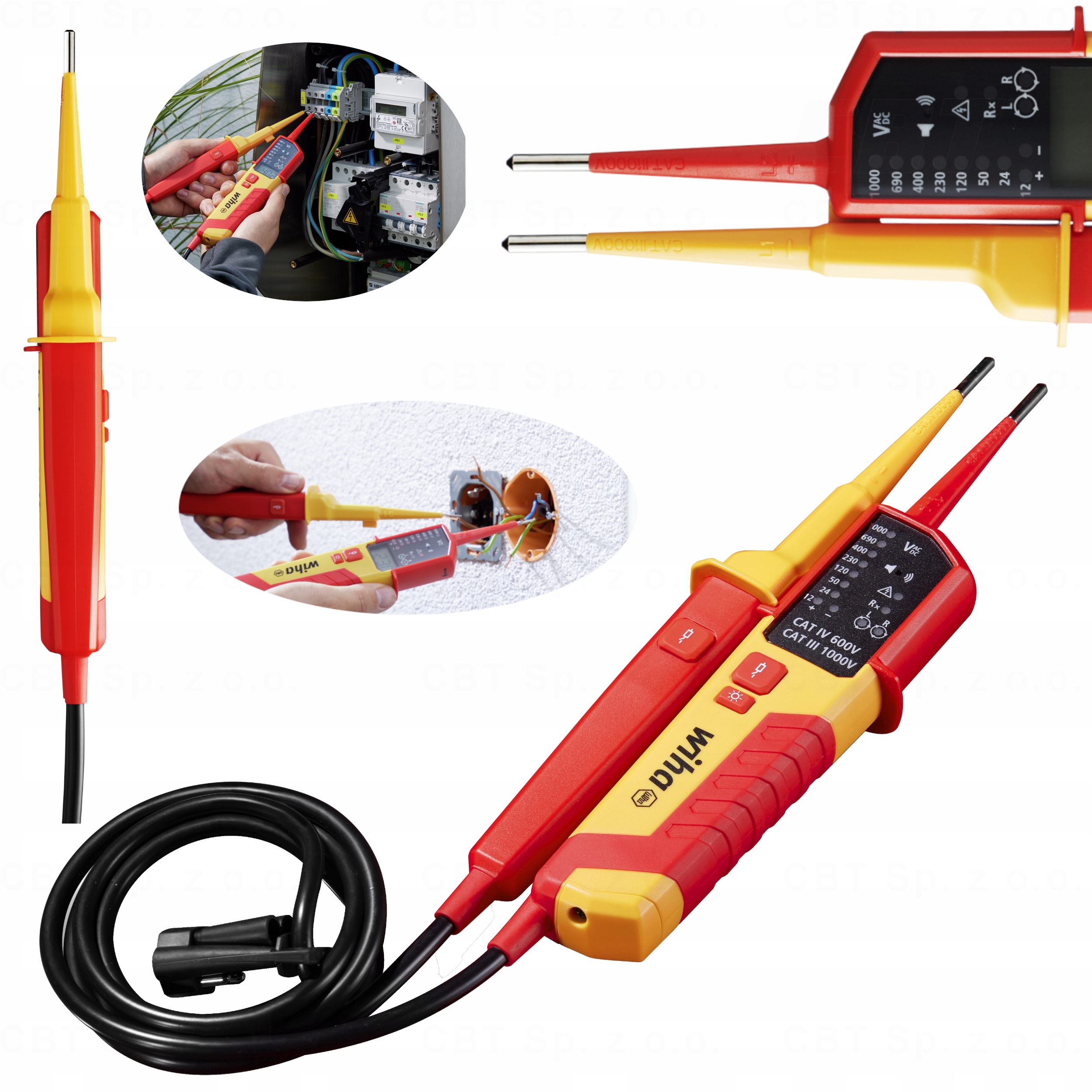

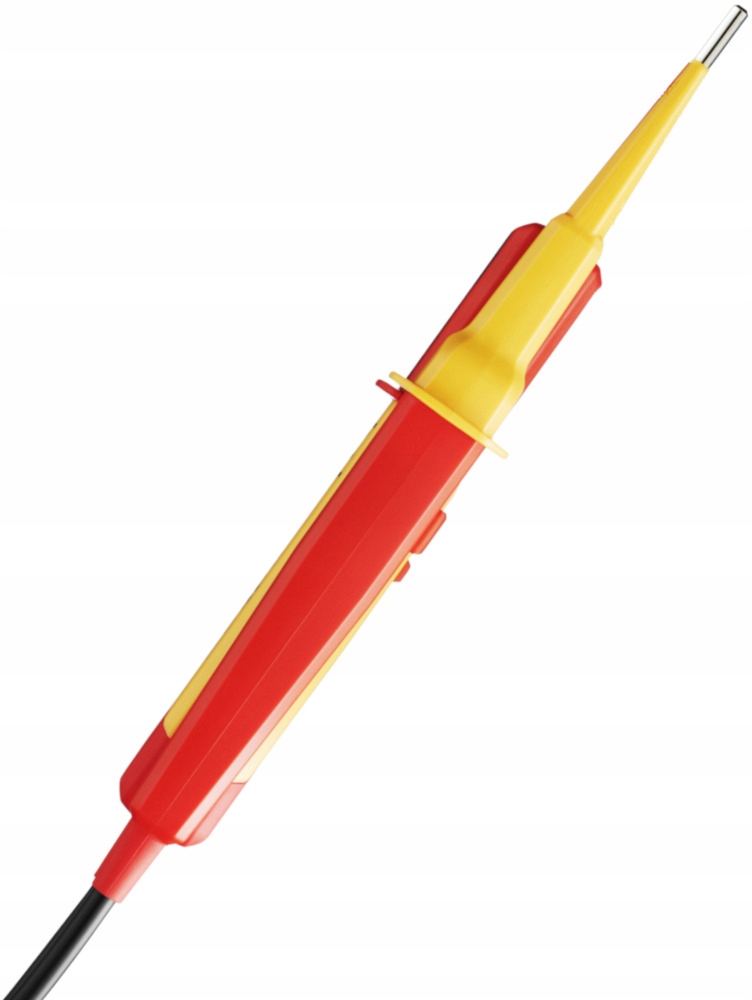

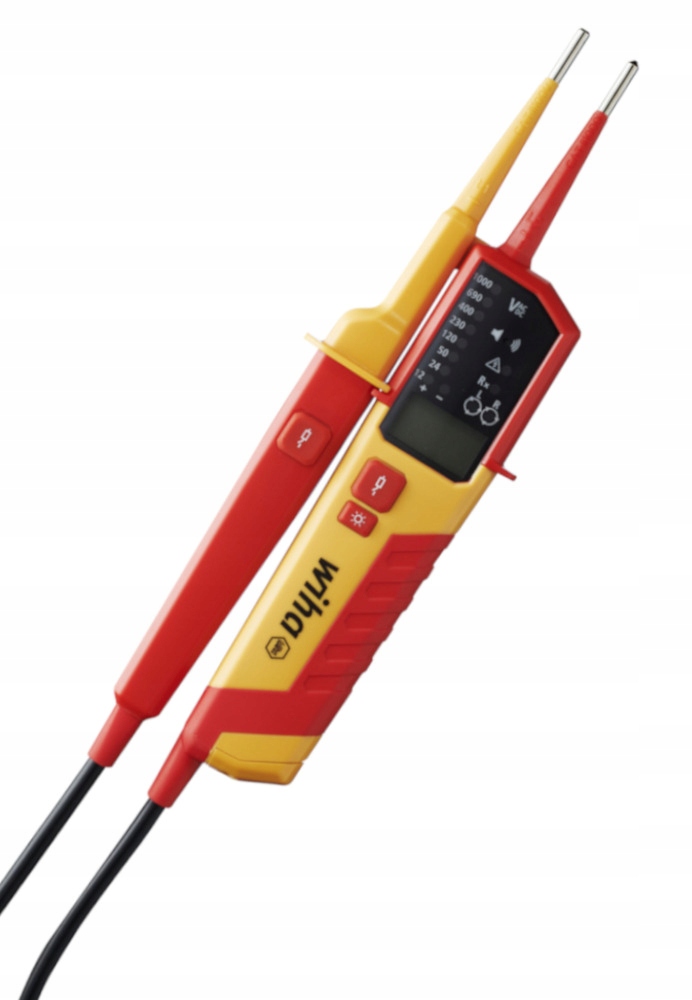

TESTER NAPIĘCIA I CIĄGŁOŚCI OBWODU 0,5 – 1000V AC WIHA

Art. WH45217

Opis:

Tester napięcia i ciągłości obwodu Wiha jest idealnym towarzyszem pracy, pozwalającym szybko sprawdzić, czy spełnione zostały wymogi dyktowane tą zasadą bezpieczeństwa, i wspierającym użytkownika w codziennych, różnorodnych zadaniach. Umożliwia badanie napięcia w szerokim zakresie pomiarowym wynoszącym od 0,5 V do 1000 V AC lub 1500 V DC.

Tester napięcia oferuje dodatkowo:

✅ możliwość badania ciągłości obwodu

✅ optycznego badania pola wirującego

✅ badania pola jednobiegunowego

✅ jak również automatycznego wykrywania biegunowości

Ponadto pozwala na wykonywanie pomiarów rezystancji i częstotliwości. Jednoczesne naciśnięcie przycisków na obu uchwytach końcówek pomiarowych pozwala na sprawdzenie wyłącznika ochronnego FI poprzez podłączenie obciążenia.

⭐ Cechy produkty:

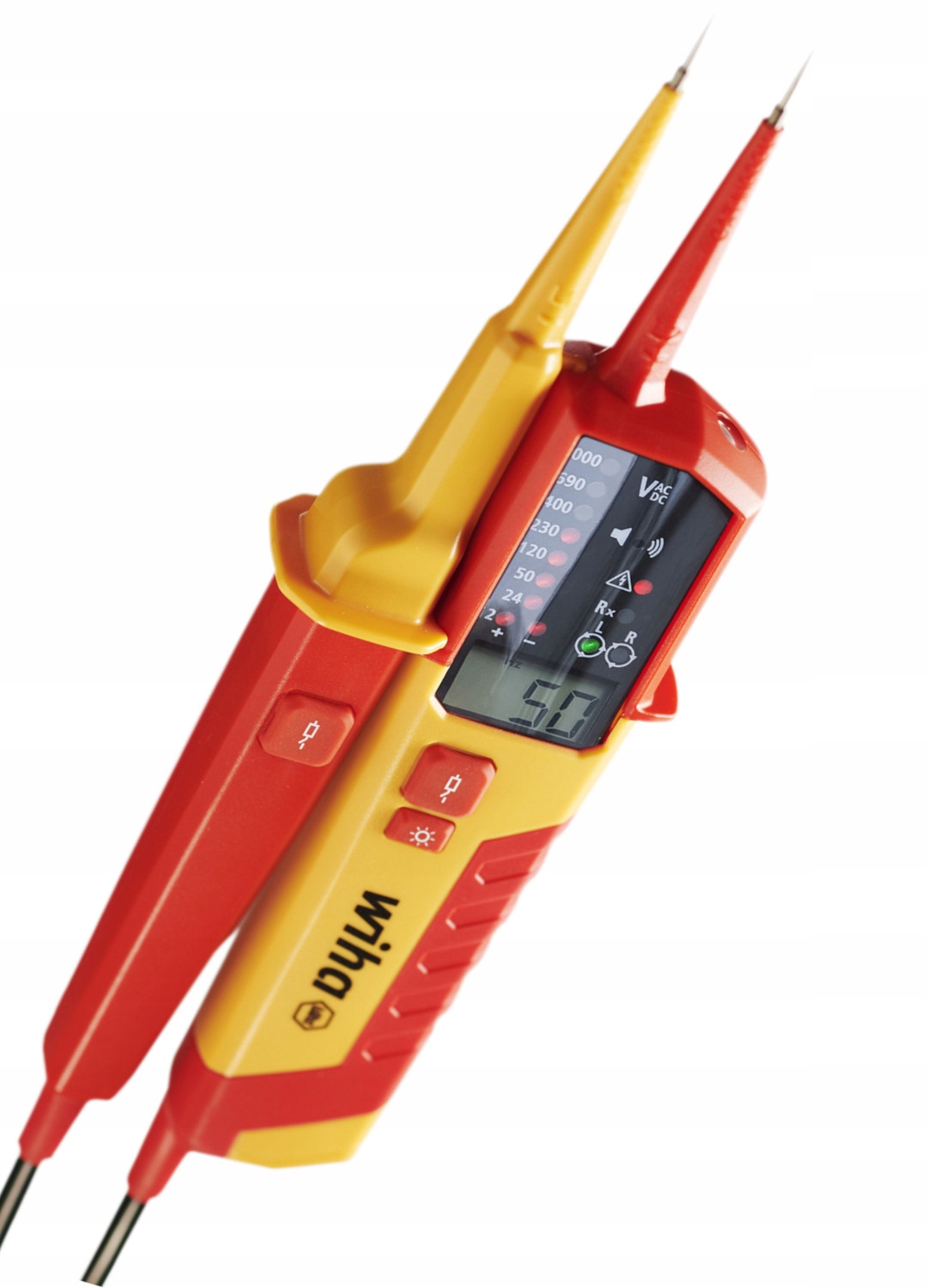

✅ Duży, cyfrowy wyświetlaczowi LCD z podświetleniem oraz wyświetlaczem LED

✅ Sygnalizacja dźwiękowa informuje o przepływie prądu

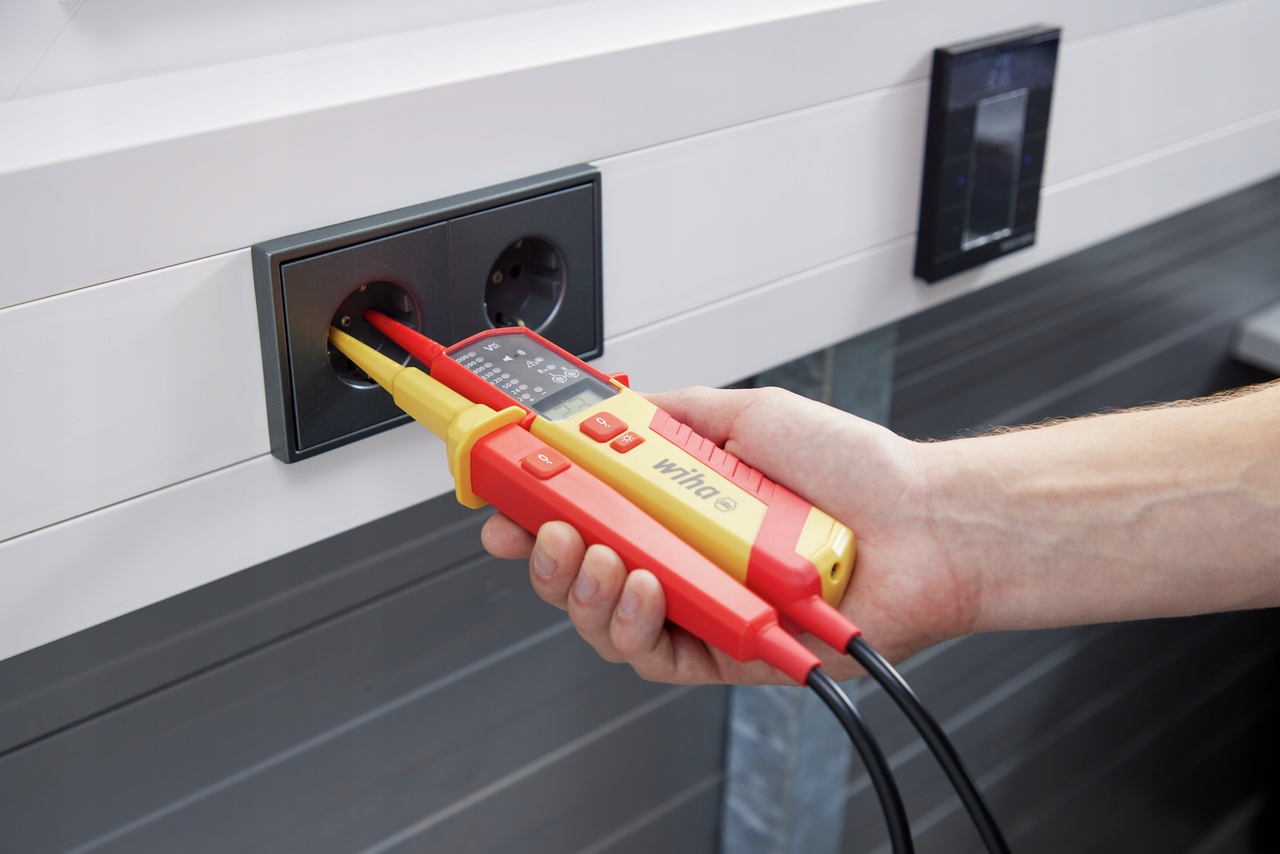

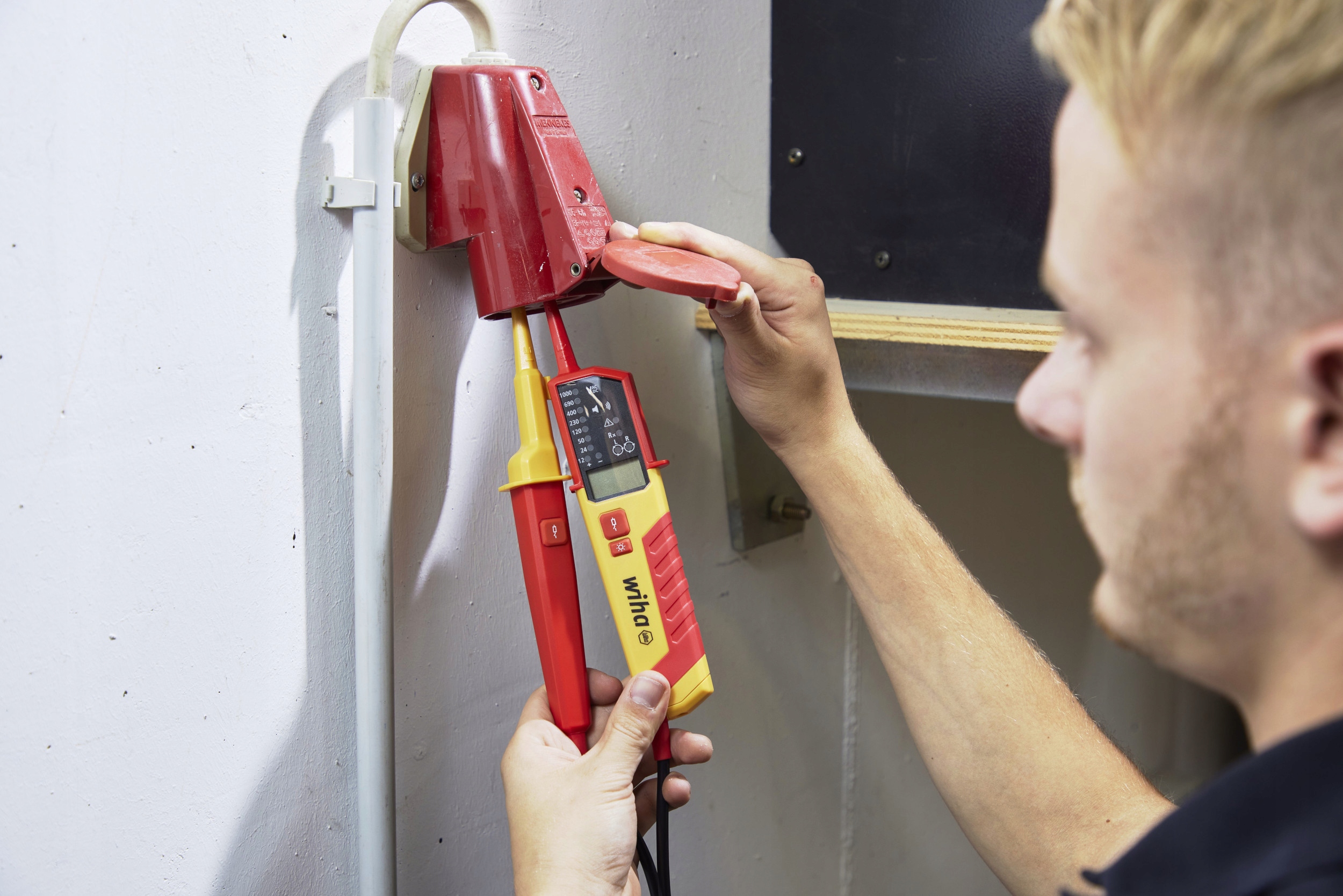

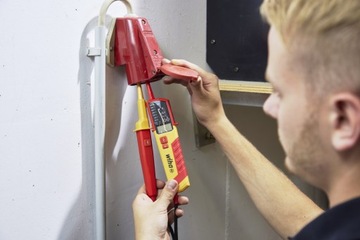

✅ Zintegrowany element dystansowy umożliwia wygodne przeprowadzanie kontroli gniazd elektrycznych jedną ręką.

✅ Wbudowana funkcji latarki zapewnia optymalną widoczność, nawet przy niedostatecznym oświetleniu miejsca pracy.

⭐ Automatyczne włączanie i wyłączanie

• Detektor napięcia włącza się, gdy wykryje ciągłość, napięcie AC lub DC powyżej około 6V lub fazę z L2.
• Urządzenie można włączyć przyciskiem na oświetleniu punktu pomiarowego.

⭐ Czym wyróżnia się produkt:

✅ Oświetlenie punktu pomiarowego:

• Naciśnij przycisk podświetlenia punktu pomiarowego. Czas wyłączenia oświetlenia wynosi 30 sekund.
• Oświetlenie punktu pomiarowego można wyłączyć, naciskając przycisk przez ok. 2 sek. 6 sekund.

✅ Test fazy jednobiegunowej

Działanie nie jest gwarantowane, jeśli warunki uziemienia nie są dobre. Jednobiegunowy test fazy nie może być używany do upewnienia się, że nie ma napięcia

• Trzymaj tester napięcia mocno w dłoni. Podłącz końcówkę testową L2 do testowanego obiektu
• Dioda LED testu jednobiegunowego fazy zapala się, a sygnał dźwiękowy jest emitowany, gdy w badanym obiekcie występuje napięcie >100 VAC.

✅ Tryb niskiego napięcia

Tryb ciągłości jest wyłączony w trybie niskiego napięcia.

• Naciśnij kilkakrotnie przycisk latarki, aż na wyświetlaczu LCD pojawi się symbol <10V.
• W trybie niskonapięciowym możliwy jest pomiar napięcia AC i DC 0,5V.
• Podłącz obie sondy do testowanego obiektu.

✅ Test ciągłości (Rx)

Upewnij się, że badany obiekt nie jest pod napięciem

• Użyj dwubiegunowego testu napięcia, aby upewnić się, że badany obiekt nie jest pod napięciem.
• Podłącz końcówki testowe lub naciśnij przycisk światła punktu pomiarowego, aby włączyć tester.
• Podłącz obie sondy testowe do testowanego obiektu. W przypadku ciągłości (do około 500 kΩ) zaświeci się dioda LED ciągłości i rozlegnie się sygnał dźwiękowy.
• Jeśli nie zostanie wykryty żaden przejazd, urządzenie wyłącza się automatycznie po ok. 1 godz. 30 sek. W przypadku wykrycia ciągłości po wyłączeniu urządzenia, urządzenie włączy się ponownie automatycznie.

✅ Wykrywanie przerwania kabla przez NCV

Przełącz na tryb NCV, naciskając kilkakrotnie klawisz funkcyjny.

Na wyświetlaczu LCD pojawi się ikona NCV.

• Funkcja NCV służy np. do wykrywania przerwania kabla.
• Przytrzymaj tester napięcia z czujnikiem przy kablu. Tester napięcia wyświetla cyfrowo siłę sygnału na ekranie LCD.
• Przechowuj sondy testowe w bezpieczny sposób, aby uniknąć przypadkowego podłączenia.
• Sprawdź przełącznik do pomiaru napięcia, jeśli między sondami zostanie wykryte napięcie > 6 V lub jednobiegunowe.

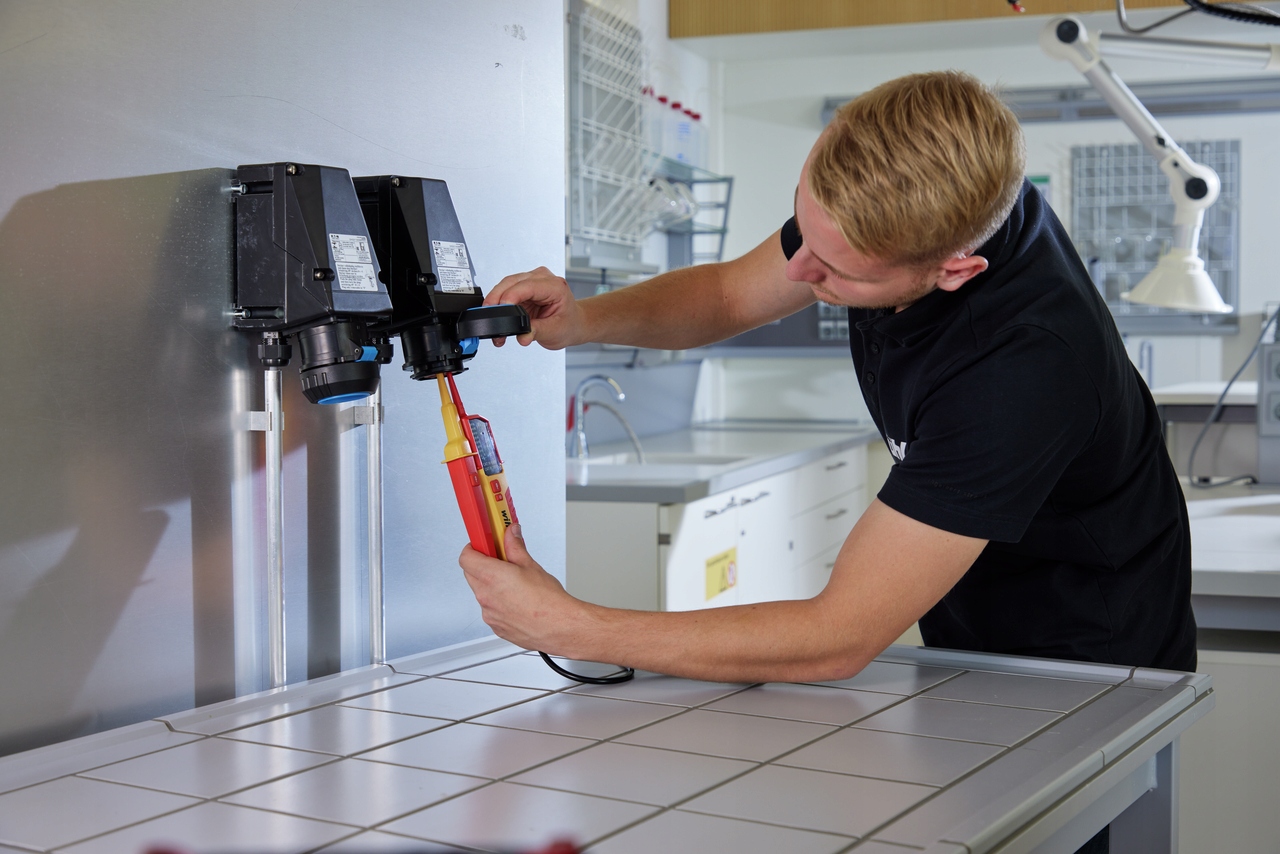

✅ Pomiar pola wirującego

• Test pola wirującego daje wiarygodne odczyty tylko w prawidłowo uziemionych systemach trójfazowych.

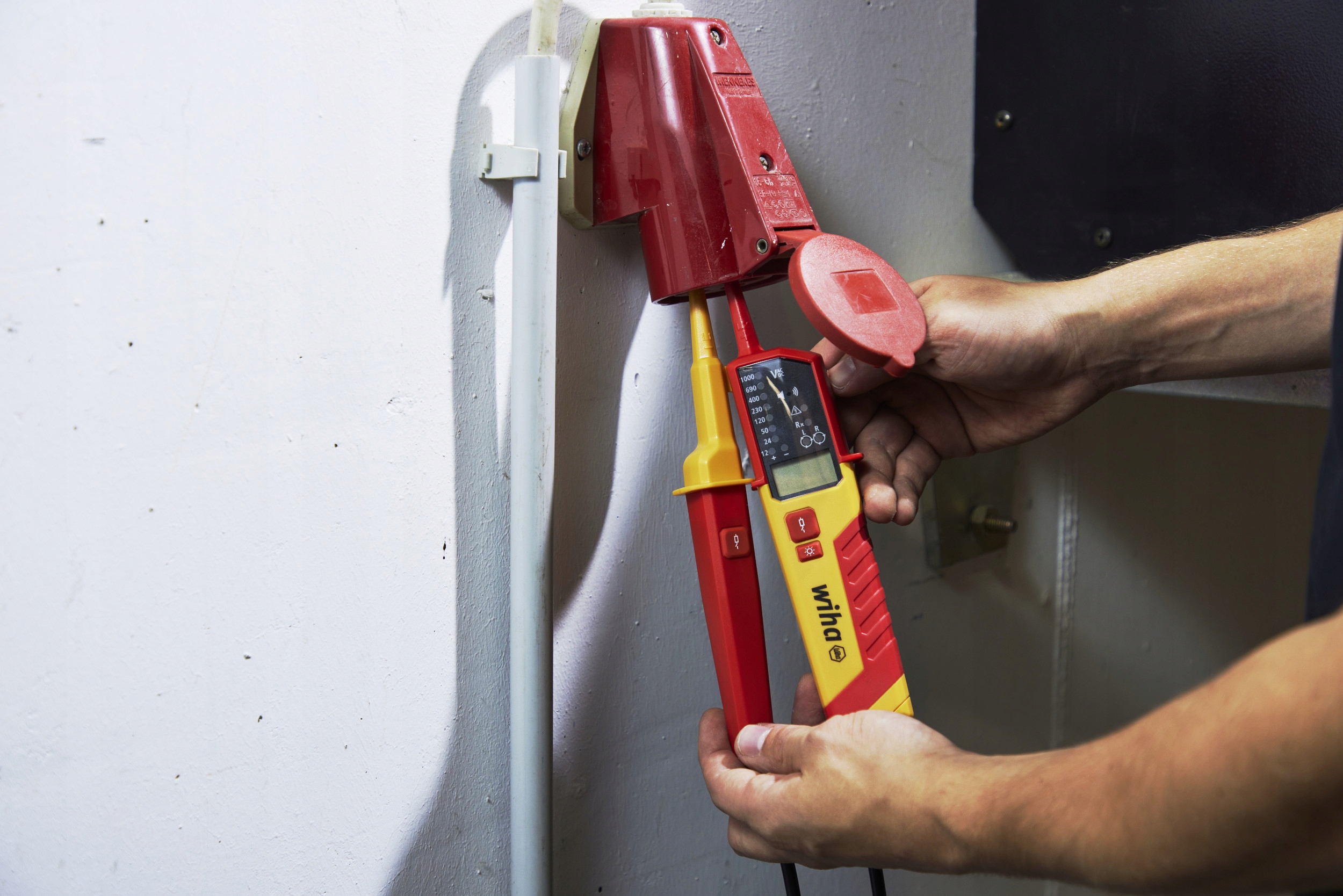

• Trzymaj tester napięcia mocno w dłoni. Podłącz sondy testowe do testowanego obiektu.
• Wyświetlane jest napięcie międzyfazowe.
• Dioda LED R wskazuje pole wirujące w prawo.
• Dioda L wskazuje pole wirujące w kierunku przeciwnym do ruchu wskazówek zegara.
• Zasada pomiaru: Tester napięcia wykrywa kolejność narastających faz do ziemi.

✅ Pomiar prądu uszkodzeniowego FI/RCD

W przypadku testów napięciowych w systemach z wyłącznikiem różnicowoprądowym (RCD) w jednofazowym systemie AC 230 V można wyzwolić RCD o prądzie różnicowym nominalnie 10 mA lub 30 mA. RCD powinien zadziałać.

• Podłącz oba sondy testowe między L i PE.

• Naciśnij jednocześnie oba przyciski RCD.

• Wyłącznik różnicowo-prądowy powinien zadziałać

⭐ Test rezystencji

Upewnij się, że badany obiekt nie jest pod napięciem

• Naciśnij raz przycisk Spotlight, aby przejść do trybu oporu. Podłącz obie sondy testowe do testowanego obiektu. Rezystencje do 2K są wyświetlane na wyświetlaczu LCD. W przypadku rezystencji poniżej 30 omów sygnał dźwiękowy może być również słyszalny, wskazując ciągłość
• Aby powrócić do trybu napięciowego, ponownie naciśnij przycisk wskaźników świetlnych

⭐Test częstotliwości

Pomiar częstotliwości jest możliwy dla napięć > 10 V AC

Dioda ELV wskazuje napięcia > 50 V AC i > 120 V DC.

Poziom napięcia jest wyświetlany na wykresie słupkowym tylko dla napięć > 120V.

• Włącz pomiar częstotliwości przez krótkie naciśnięcie przycisku funkcji, aż na wyświetlaczu LCD pojawi się symbol Hz.
• Podłącz obie sondy pomiarowe do testowanego napięcia AC. Na wyświetlaczu LCD można wyświetlić częstotliwość od 16 Hz do 950 Hz.

⭐ Bezpieczeństwo:

Zgodnie z kategoriami pomiarowymi CAT III do 1000 V oraz CAT IV do 600 V tester napięcia i ciągłości obwodu Wiha zapewnia maksymalne bezpieczeństwo podczas prac w obrębie instalacji elektrycznej w obiektach budowlanych, jak również bezpośrednio przy źródłach energii dla instalacji niskonapięciowej.

Zasada bezpieczeństwa: upewnić się, że nie ma napięcia!

Dane techniczne:

• Zasilanie: bateria 2x AAA
• Napięcie V AC: 0,5 - 1000
• Napięcie V DC: 0,5 - 1500
• Częstotliwość: 950 Hz
• Wskazanie pola wirującego: LED L, R
• Wyświetlacz pola obrotowego: LED L, R
• Test fazy jednobiegunowej: 100 - 1,00 V AC (40 do 70 Hz)
• Test kolejności faz: 170 - 7000 V faza-faza AC 40-70 Hz
• Zakres pomiarowy testu ciągłości: 0 - 500 kΩ + 50%
• Kontrola ciągłości: dioda LED i sygnał dźwiękowy
• Bezdotykowa kontrola napięcia: Tak

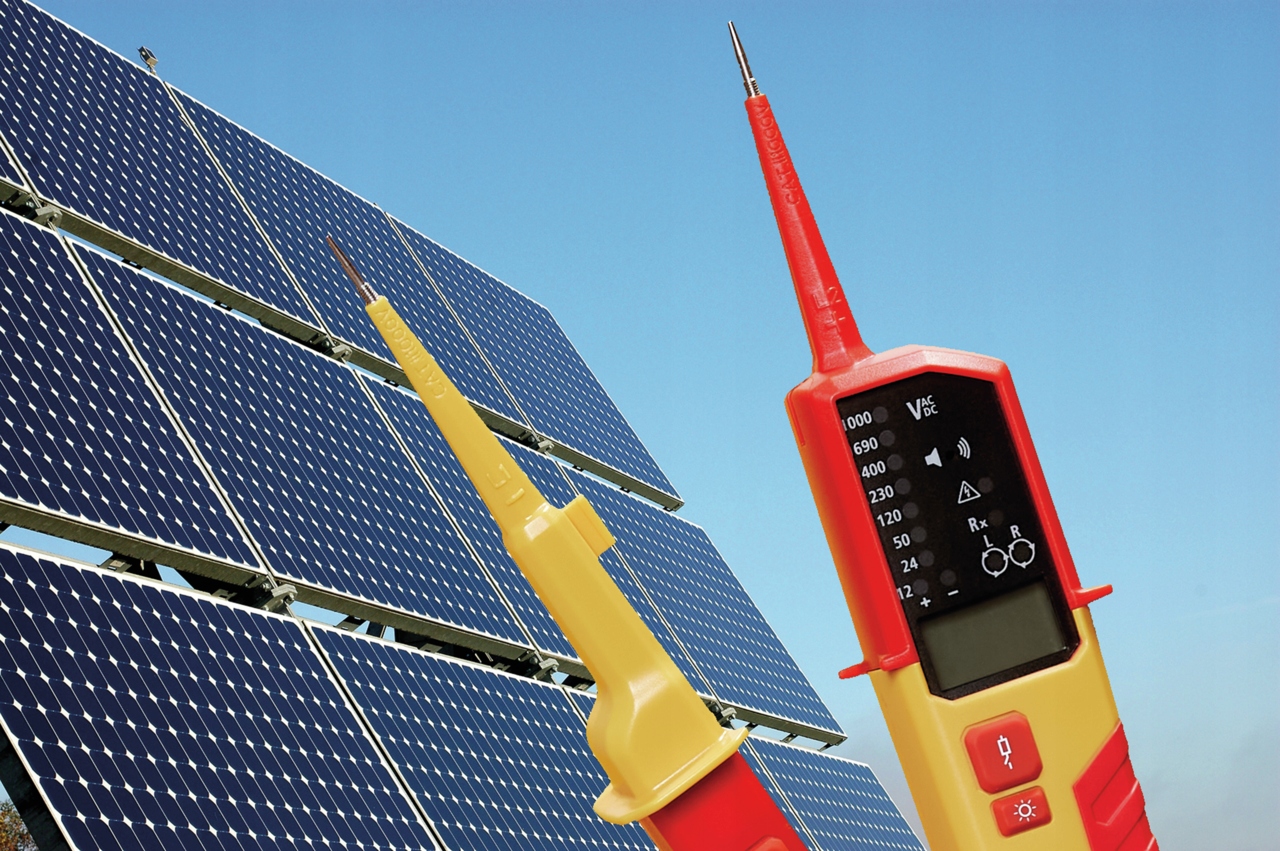

• Nadaje się do fotowoltaiki: Tak
• Wbudowana latarka: Tak
• Kontrola FI: Tak
• Sygnał dźwiękowy: Tak
• Wyświetlacz: LED und LCD Display
• Stopień ochrony: IP 64
• Temperatura pracy: -15°C - 50°C
• Prąd bezpieczeństwa: < 3,5 mA (przy 1000 V)
• Operacja pomiarowa: 30 s ON (czas pracy), 240 s OFF (czas przywracania)
• Zużycie baterii: ok. 80 mA
• Wymiary: 240 x 75 x 30 mm
