Промышленный 8-канальный модуль аналогового вывода (B) 12 бит Modbus RTU

Modbus RTU Analog Output 8CH (B)

Przemysłowy 8-kanałowy moduł analogowego wyjścia, konwersja cyfrowo-analogowa na 12 bitów, umożliwia jednoczesne generowanie napięcia lub prądu na 8 kanałach, szerokie źródło zasilania prądem stałym od 7 do 36 V, stosuje protokół Modbus RTU, obsługuje montaż na szynie.

kod producenta: SKU26211 wersja z wyjściami napięciowymi 0-10V

Dodatkowe informacje na stronie: https://www.waveshare.com/wiki/Modbus_RTU_Analog_Output_8CH_(B)

Modbus RTU Analog Output 8CH to przemysłowy standardowy moduł analogowego wyjścia, obsługujący jednoczesne wyjście na 8 kanałach. Wykorzystuje protokół Modbus RTU z wbudowanymi obwodami ochronnymi, takimi jak izolacja zasilania, izolacja magnetyczna, bezpiecznik resetowalny i TVS.

• Konfigurowalny adres urządzenia (1~255), możliwość kaskadowania wielu urządzeń na magistrali RS485.

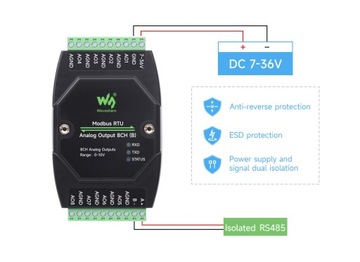

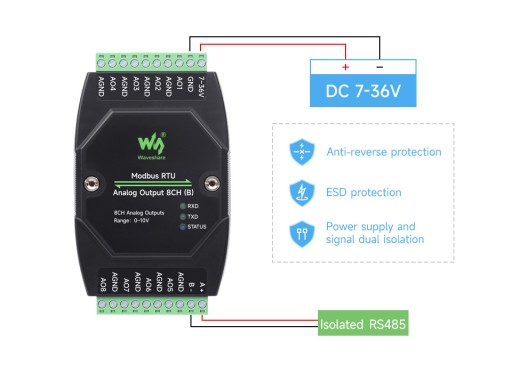

• Zintegrowany regulator napięcia na pokładzie, obsługuje szeroki zakres zasilania prądem stałym od 7 do 36V.
• Zintegrowane zasilanie izolacyjne jednoczęściowe na pokładzie, zapewniające stabilne izolowane napięcie, nie wymaga dodatkowego źródła zasilania dla złącza izolacyjnego.
• Zintegrowana izolacja magnetyczna jednoczęściowa na pokładzie, umożliwia izolację sygnału, charakteryzuje się wysoką niezawodnością i silną odpornością na zakłócenia.
• Bezpiecznik resetowalny i TVS (Transient Voltage Suppressor) na pokładzie, skutecznie tłumi napięcia przepięć i przelotowe w obwodzie, zapewnia ochronę przed prądem przeciążeniowym/napięciowym, ochronę przed piorunami i antyelektrostatyczną.
• Konwersja cyfrowo-analogowa na 12 bitów, przy użyciu rezystorów o wysokiej precyzji dla dokładniejszych danych wyjściowych.
• Obwód dozorczy na pokładzie, dla stabilnego wyjścia bez awarii.
• Design obudowy na szynę, obsługuje łączenie na stos, łatwy w instalacji i bezpieczny w użyciu.

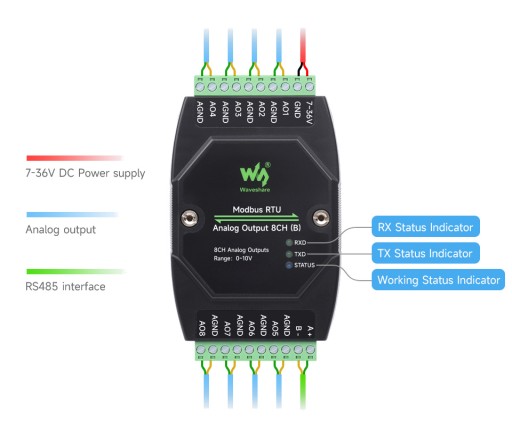

• 3 diody LED do wskazywania statusu MCU i statusu transmisji sygnału.

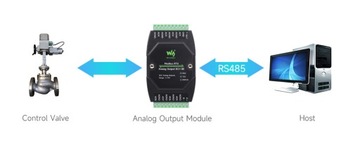

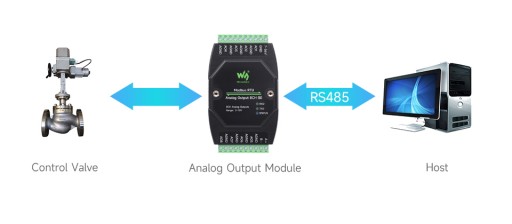

Obsługuje wysyłanie poleceń protokołu Modbus RTU za pomocą interfejsu RS485 oraz wyprowadzanie danych do czujników o zakresie 0 - 10V

Izolacja przemysłowa klasy przemysłowej.

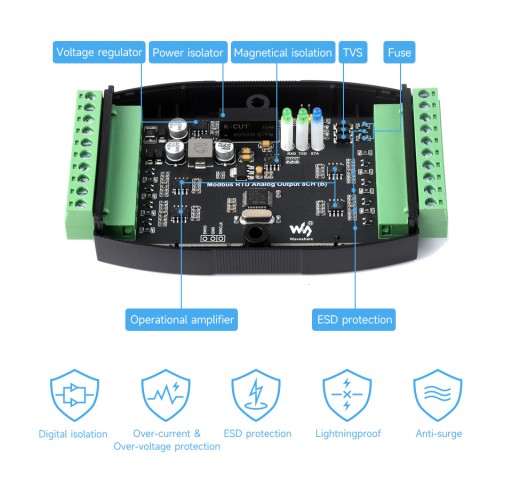

Na pokładzie podwójna izolacja zasilania i sygnału dla komunikacji RS485, zapewnia stabilne izolowane napięcie, charakteryzuje się wysoką niezawodnością i silną odpornością na zakłócenia. Wbudowany TVS (rurka tłumiąca napięcie przelotowe) skutecznie tłumi napięcie przepięcia i napięcie szczytowe w obwodzie, ochrona przed piorunami i ochrona przed wyładowaniami elektrostatycznymi. Wbudowany bezpiecznik resetowalny i dioda ochronna, aby zapewnić stabilne wyjście prądu i napięcia, oferuje ochronę przed prądem przeciążeniowym i napięciowym, poprawia wydajność odporności na wstrząsy, nadaje się do przemysłowych środowisk o wysokich wymaganiach.

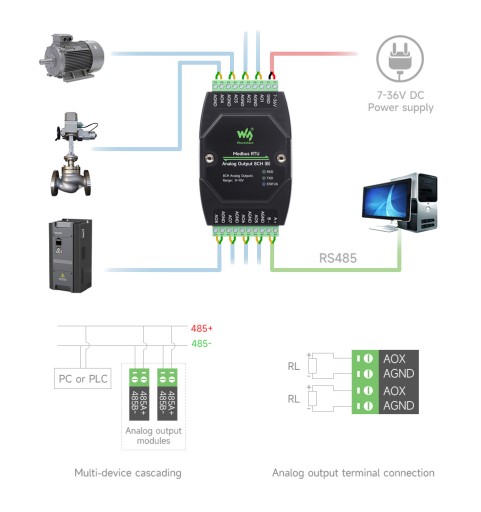

Schemat połączeń

• Obsługuje ustawianie adresu urządzenia (1~255) do kaskadowania wielu urządzeń,
• Obsługuje analogowe wyjście napięcia

W zestawie:

1. Modbus RTU Analog Output 8CH (B) x1 - wersja z wyjściami napięciowymi 0-10V
2. Power supply terminal adapter x1
3. Screwdriver x1
