Модуль датчика алкоголя, алкотестер для самостоятельной сборки, набор «Сделай сам»

Moduł czujnik alkoholu alkomat

do własnoręcznego montażu wymaga lutowania.

Trudność układu ŁATWY , czas montażu 60 minut.

Włącznik zasilania to S1, rezystor  R1 i led D1 służą do wskazania alkoholu w powietrzu,  czujnik mq-3 musi być podgrzewany do określonej temperatury podczas pracy, więc w środku znajduje się drut oporowy do ogrzewania , opornik  R4 ogranicza  rezystancję drutu do ogrzewania elektrycznego. Gdy mq-3 nie wykrywa pary alkoholowej, jej opór wewnętrzny jest bardzo duży, spadek napięcia na R3, RW jest bardzo niski, napięcie na 2-pinie NE555 jest niższa niż napięcie wyzwalacza (VCC/3), jego 3-pin ma wysoki poziom wyjściowy, dioda D2, brzęczyk oraz przekaźnik nie działa. Gdy mq-3 wykrywa opary alkoholu, opór wewnętrzny spada, napięcie R3 i RW wzrasta, napięcie na 2 pinie NE555 jest wyższe niż napięcie wyzwalacza, napięcie na 3 pinie jest niższe , D2 świeci, brzęczyk daje sygnał, a cewka elektromagnetyczna w przekaźniku jest zasilana napięciem, i się włącza przekaźnik.  Regulowany rezystor RW służy do regulacji czułości . Wyjścia 7 i 5 w  NE555 są nieużywane . Terminal wyjściowy J3 przekaźnika może być używany do sterowania innymi urządzenia elektryczne, takie jak wentylator wyciągowy( brak w zastawie). Gdy stężenie alkoholu przekroczy standard, wentylator wyciągowy zostanie uruchomiony. Gdy stężenie spadnie, wentylator wyciągowy zostanie wyłączony, aby uzyskać automatyczne sterowanie. Dioda D3 służy do wyeliminowania indukcyjnej siły elektromotorycznej generowanej, gdy cewka przekaźnika jest włączona i wyłączona.

Napięcie zasilania :DC 5 -7.5V

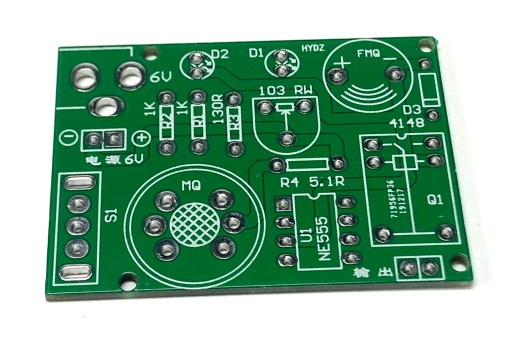

Rozmiar PCB: 62 x 36mm

Gniazdo zasilania 5,5/2,1mm plus w środku.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
