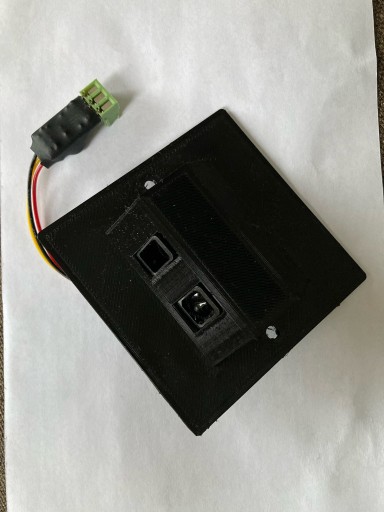

Czujnik optyczny Sharp GP2Y0A02YK0F + maskownica fi60 do sterownik schodowy

Czujnik optyczny Sharp z maskownicą stalową (0,5mm grubości) do puszki fi60 przeznaczony do sterowników schodowych obsługujący analogowe czujki Sharp zasilane napięciem 5V.

Czujka optyczna Sharp z adapaterem filtracyjnym w maskownicy do puszki fi60 to jakość działania, dostosowany wygląd do aranżacji schodów oraz przyjazny montaż.

Kupując na tej aukcji otrzymasz:

• maskownicę czujnika (75x75mm) wykonaną ze stali nierdzewnej 0,5mm grubości - 1szt (domyślnie wysyłana w białej okleinie bez otworu na fotorezystor). Dwa otwory montażowe do puszki fi60 (rozstaw 60mm).
• czujka optyczna Sharp GP2Y0A02YK0F + adapter filtracyjny - 1szt

Warunki działania:

Czujnik w jednej obudowie łączy nadajnik z odbiornikiem, montowany jest w jednym miejscu (nie wymaga zwierciadła czy odbiornika po przeciwnej stronie). Czujnik wg danych katalogowych producenta działa od 20cm do 150cm. Zasięg realny w zależności od warunków do 120cm (jeżeli przeszkoda po przeciwnej stronie) i nawet do 200cm (jeżeli do 5m brak przeszkody).

Zasięg działania czujki ustawia się w sterowniku (np. w menu LCD lub na potencjometrze montażowym płytki sterownika).

Czujki Sharp są to jedne z najlepszych czujek na schody. Nie są to typowe czujki ruchu jak PIR a są to czujko optyczne odbiciowe zbliżeniowe. Czujki Sharp działają na zasięgu (nie na czułości). Są to firmowe i niezawodne czujki. Mają wąski kąt działania (nie złapią wcześniej niż zamontowane) oraz wspomniany ustawiany zasięg. Do tego są bezpieczne (podczerwień jak w pilotach RTV). Nie są to czujki laserowe. Czujki optyczne Sharp są bardzo szybkie w reakcji (skanują z częstotliwością 25Hz / 25 razy na sekundę).

Polecamy stosować ze sterownikami schodowymi firmy Nowoster (dostępne na innych aukcjach).

Odnośnie działania to czujki optyczne Sharp są w większości przypadków najlepsze na schody. Lepszych nie potrzeba. Czujki ogólnie dostępne i łatwo można wymienić w razie awarii.

Dane katalogowe (wymagania odnośnie napięcia zasilania, kondensatora by-passu itp.) w załączniku niżej.

Przy zamówieniu w uwagach należy napisać jaki typ okleiny.

Dostępne:

• kolory (np. biały, czarny, szary mat, srebrny mat, inne)
• szczotki (alu jasne, alu cieme, szczotka czarna, szczotka złota, granat szczotkowany, inne)
• oryginalna bez okleiny (lekki szlif, możliwe ryski poprzeczne itp.)
• błyszczące (biały, czarny, inne)
• drewnopodobne (duży wybór)
• specjalne jak beton, carbon, carbon 3D, czarny chropowaty, inne
• drewniana (surowa sklejka brzozowa) - grubość 1,5mm (do pomalowania, lakierowania, bejcowania itp.)

Szybka wysyłka: biały, czarny, drewniana (sklejka 1,5mm) oraz bez okleiny (lekki szlif).

Cechy:

1. Zakres pomiaru odległości: 20 do 150 cm

2. Typ wyjścia analogowego

3. Rozmiar 45×13×22 mm

4. Prąd poboru: Typ. 33 mA

5. Napięcie zasilania: 4,5 do 5,5 V

Adapter filtracyjny:

1. Łatwe łączenie czujki Sharp (gniazdo JST 3pin 2.0mm raster) z przewodem do sterownika (np. 3 żyłowy sygnałowy lub skrętka komputerowa) poprzez złącze zaciskowe (zielone) z rastrem 3,8mm na przewód do grubości 1,5mm.
2. Transil zabezpieczający na wejściu oraz rezystor na wyjściu
3. Kondensatory ceramiczne filtrujące zakłócenia na zasilaniu oraz wyjściu analogowym
4. Kondensator elektrolityczny 100uF do gromadzenia energii przy czujce (według danych katalogowych strony nr 6 czujki Sharp  zalecane minimum 10uF).

Przykładowa galeria.

Drewniana (surowa sklejka brzozowa) grubości 1,5mm. Do pomalowania, lakierowania, bejcowania itp.

Okleina szczotka alu jasne.

Porównanie fi60 czarna oraz oryginalna folia ochronna (lekki szlif) oraz fi50 z puszką fi50 (na innych aukcjach).

Do schodów (góra i dół) należy kupić dwa komplety. Jeżeli sterownik schodowy z funkcją zmierzchową i/lub nocną z fotorezystorem to jedna z maskownic może być w opcji z otworem na fotorezystor i należy od tym napisać w uwagach przy zamówieniu.

Czujka Sharp standardowa na tle innych typów czujek Sharp.

GP2Y0A02YK0F to moduł czujnika pomiaru odległości i składa się ze zintegrowanej kombinacji detektora położenia PSD (Position Sensitive Detectors), diody na podczerwień IR (InfraRed) oraz modułu przetwarzania sygnału.

Pomiar odbywa się na zasadzie triangulacji i kolor oraz materiał obiektu nie wpływają na wykrywanie odległości.

Z tego powodu ten czujnik jest wykorzystywany jako zbliżeniowy zamiast typowych czujek ruchu PIR.

Czujka optyczna Sharp daje odpowiednie napięcie w zależności od odległości wykrywanego obiektu. Jeżeli przykładowo czujka ma wykrywać na ok. 60cm to w sterowniku schodowym należy ustawić próg załączenia na ok. 1V. Natomiast jeżeli ma wykrywać na ok. 130cm to należy ustawić na ok. 0,5V.

Schemat blokowy czujki optycznej Sharp.

Jedną z głównych zalet czujki optycznej Sharp to szybkość reakcji.

Czujka robi pomiar w ciągu ok. 40ms i już po ok. 5ms jest sygnał na wyjściu czujki. Skanowanie odbywa się z częstotliwością ok. 25Hz (25 razy na sekundę). Z tego powodu czujki można montować praktycznie przy schodach i w ciągu kilkudziesięciu milisekund zostanie uruchomiona sekwencja świetlna schodów.
