ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ST-2 500 HL HW 8011 6011 S169-16-60/2/500

SIŁOWNIK HYDRAULICZNY TELESKOPOWY O SKOKU 500 (DO PRZYCZEP HL HL 6011/ 8011)

KOD SKRAW-MET:[1604]

Producent: SM-G (Skraw-MET GROUP)

Symbol: ST-2 500

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.

Posiadamy również gniazda tego siłownika (które posiadają wkłady żeliwne dużo lepsze od wkładek plastikowych) oraz zabezpieczenia.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Główne zastosowanie tego siłownika to przyczepy HL/HW 8011, gdzie dwa takie siłowniki umożliwiają wywrót na bok i są w stanie wykiprować nawet 13-14T.

Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np.: HL 6011).

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

Specyfikacja techniczna:

• Podwójny wysuw tłoczysk,
• Średnica główki (kuli) fi 50 mm,
• Długość siłownika całkowicie rozsuniętego 1010 mm,
• Skok siłownika 500 mm,
• Długość siłownika w stanie spoczynku 510 mm,
• Gwint zasilający 22*1,5 wewnętrzny,
• Szerokość zewnętrzna siłownika 93 mm

Zapotrzebowanie oleju : 2 litrów

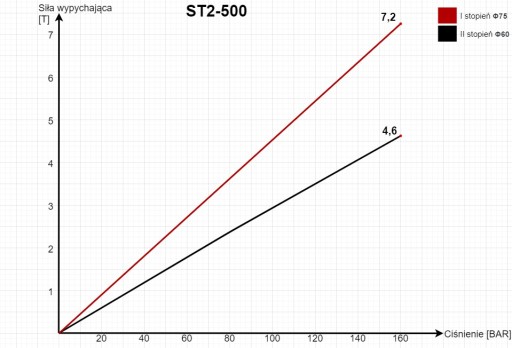

Maksymalne ciśnienie robocze : 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość max. tłoczysk: 0,5 m/s

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
