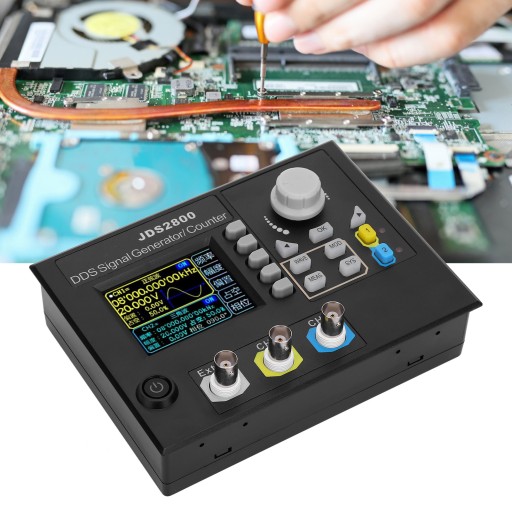

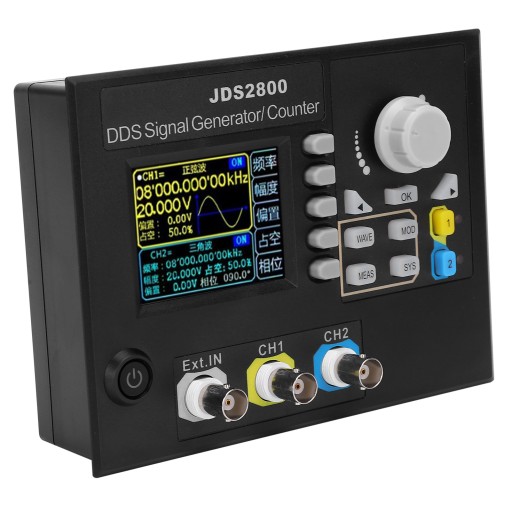

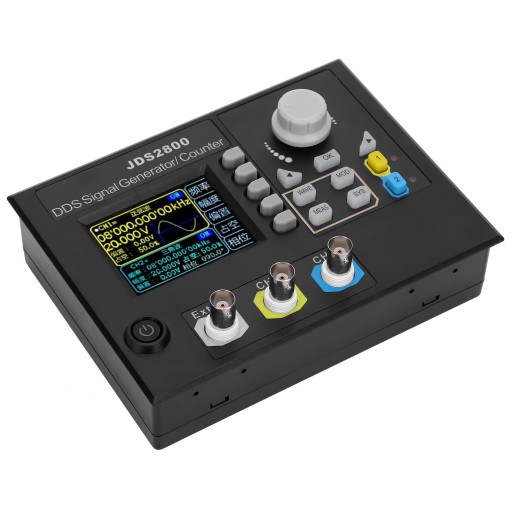

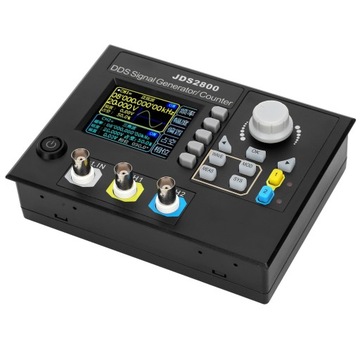

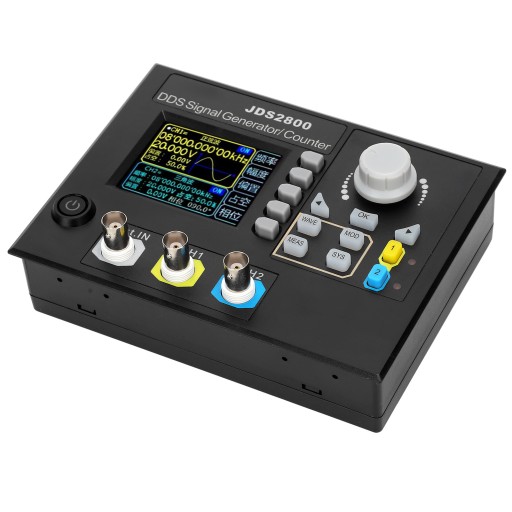

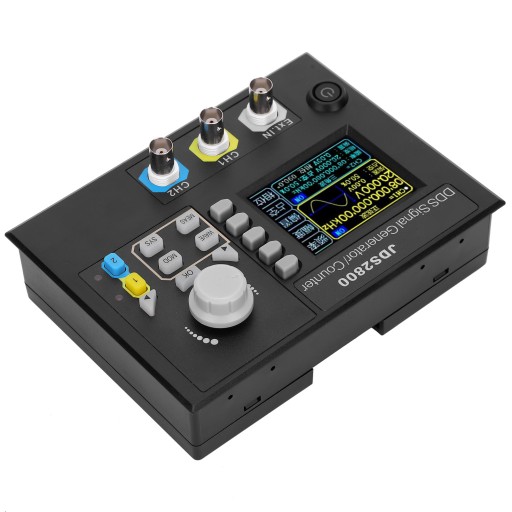

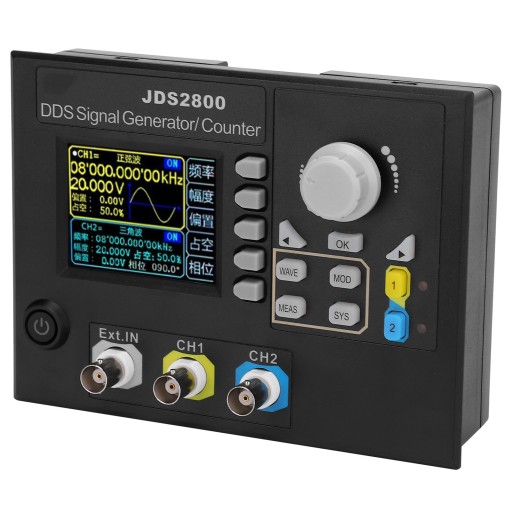

Функциональный генератор сигналов JDS2800-15 МГц

Funkcja:1. Zastosowanie 2,4-calowego, kolorowego wyświetlacza LCD o wysokiej rozdzielczości, płynnej pracy i szybkiej reakcji.

2. Dzięki silikonowym klawiszom skrótów jest wygodny i upraszcza czynności operacyjne.

3. Szerokość impulsu i czas cyklu impulsu fal impulsowych można dokładnie regulować cyfrowo.

4. Przyjmuje wysokiej jakości ognioodporną powłokę, która jest piękna i łatwa do zintegrowania z wyposażeniem, takim jak stół doświadczalny.

5. Dwa kanały o równej wydajności mogą jednocześnie wysyłać te same lub różne sygnały funkcyjne lub sygnały o dowolnym kształcie fali.

6. Szeroko stosowane w badaniach naukowych i inżynierii technicznej, testowaniu i konserwacji instrumentów elektronicznych, nauczaniu eksperymentów szkolnych, konkursie projektowania elektronicznego.

7. Wszystkie parametry można regulować niezależnie, a różnica faz między dwoma kanałami jest regulowana w sposób ciągły w zakresie 0-359,9 stopni.

8. Zapewnij górne oprogramowanie komputerowe i protokół komunikacyjny, aby ułatwić wtórny rozwój klienta, z funkcją rysowania dowolnych przebiegów.

9. Użyj fal sinusoidalnych, fal prostokątnych, fal piłokształtnych lub fal dowolnych, aby wygenerować ciąg impulsów, liczba okresów impulsów jest regulowana w sposób ciągły w zakresie 0-1048575.

. Generator sygnału funkcyjnego JDS2800-15MHz

Specyfikacja:Stan: 100% nowy

Typ artykułu: generator sygnału

Materiał: silikon, ABS (ognioodporny)

Model: JDS2800-15MHz

Charakterystyka częstotliwości:

Zakres częstotliwości fal sinusoidalnych: 0-15 MHz

Zakres częstotliwości fal prostokątnych: 0-15 MHz

Zakres częstotliwości fal trójkątnych: 0-15 MHz

Zakres częstotliwości fal pulsacyjnych: 0-6MHz

Zakres częstotliwości fal cyfrowych TTL: 0-6 MHz

Zakres częstotliwości arbitralnych fal: 0-6MHz

Zakres regulacji szerokości impulsu: 100nS-4000S

Czas narastania fali prostokątnej: ≤25ns

Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)

Dokładność częstotliwości: ±20 ppm

Stabilność częstotliwości: ±1 ppm/3 godziny

Charakterystyka fal:

Typy przebiegów: fale sinusoidalne, fale prostokątne, fale pulsacyjne (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fale trójkątne, częściowe fale sinusoidalne, fale CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego, dostosowując przesunięcie), półfale, fale pełne, dodatnie fale schodkowe, odwrotne fale schodkowe, fale szumowe, wykładniczy wzrost, wykładniczy spadek, fale multisonic, impuls Sinkera, impuls Lorentza i 60 przebiegów zdefiniowanych przez użytkownika

Długość fal: 2048 punktów

Częstotliwość próbkowania kształtu fali: 266MSa/S

Rozdzielczość pionowa przebiegu: 14 bitów

Fale sinusoidalne:

Tłumienie harmonicznych: ≥45dBc (całkowite zniekształcenie harmoniczne: fale prostokątne i fale pulsacyjne: przekroczenie ≤5%

Zakres regulacji cyklu pracy fal pulsacyjnych: 0,1%-99,9%

Zakres regulacji cyklu pracy częściowych fal sinusoidalnych: 0,1%-99,9%

Liniowość fal piłokształtnych: ≥98% (0,01Hz-10kHz)

Charakterystyka wyjściowa:

Rozdzielczość amplitudy: 1mV

Stabilność amplitudy: ±0,5%/5 godzin

Płaskość amplitudy: ± 5% (10 MHz)

Wyjście fal:

Impedancja wyjściowa: 50Ω ± 10% (typowa)

Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia

Przesunięcie prądu stałego:

Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2

Rozdzielczość offsetu: 0,01 V

Charakterystyka fazowa:

Zakres regulacji fazy: 0-359,9°

Rozdzielczość fazowa: 0,1°

Wyjście TTL/CMOS:

Niski poziom: wysoki poziom: 1 V-10 V

Czas narastania/opadania poziomu: Funkcja pomiaru zewnętrznego:

Funkcja licznika częstotliwości:

Zakres pomiaru częstotliwości: 1 Hz-100 MHz

Dokładność pomiaru: ciągła regulacja czasu bramki 0,01 s-10 s

Funkcja licznika:

Zakres zliczania: 0-4294967295

Tryb łączenia: tryby łączenia DC i AC

Metoda liczenia: ręczna

Zakres napięcia sygnału wejściowego: 2Vpp-20Vpp

Pomiar szerokości impulsu: rozdzielczość 0,01 μs, maksymalnie mierzalne 20 s

Pomiar okresu: Rozdzielczość 0,01us, Maksymalne mierzalne 20s

Funkcja zamiatania:

Kanał wobulacji: CH1 lub CH2

Typ przemiatania częstotliwości: przemiatanie liniowe, przemiatanie logarytmiczne

Czas przemiatania: 0,1 s-999,9 s

Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym

Kierunek zamiatania: do przodu, do tyłu i w obie strony

Funkcja wybuchu:

Liczba impulsów: 1-1048575

Tryb zdjęć seryjnych: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)

Ogólne dane techniczne:

Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala

Przechowywanie i ładowanie:

Ilość: 100 grup

Lokalizacja: 00 - 99 (Domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)

Przebieg arbitralny: Ilość: 60 grup od 1 do 60 (domyślnie 15 grup przy uruchamianiu)

Interfejs:

Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego

Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania

Szybkość komunikacji: przy użyciu standardowego 115200bps

Protokół komunikacyjny: W trybie wiersza poleceń protokół jest otwarty

Napięcie:

Wejście: AC100-240V (50/60Hz)

Wyjście: DC5V ± 0,5V

Warunki środowiskowe: Temperatura: 0-40 ℃; Wilgotność:

. Generator sygnału funkcyjnego JDS2800-15MHz

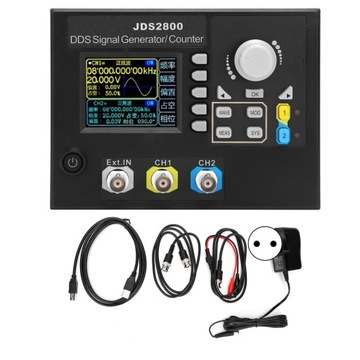

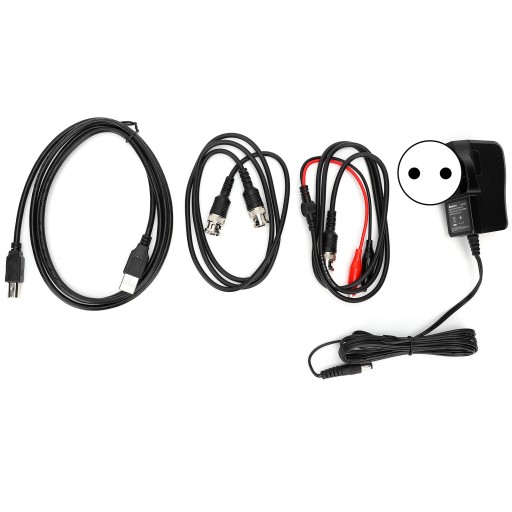

Lista pakietów:1 x generator sygnału

1 x zasilacz

1 kabel USB

1 x kabel połączeniowy sygnału

1 x instrukcja w języku angielskim

1 płyta CD

1 kabel BNC
