BasicLTE-SET НАСТРОЙКА МОДУЛЯ LTE УВЕДОМЛЕНИЯ И УПРАВЛЕНИЕ ПРИЛОЖЕНИЕМ ROPAM

BasicLTE-SET Zestaw modułu powiadomienia i sterowania LTE w obudowie z zasilaczem i anteną Ropam

BasicLTE-SET Zestaw modułu powiadamiania i sterowania, przeznaczony do integracji systemu sygnalizacji alarmowej i automatyki budynkowej z wykorzystaniem modułu komunikacji LTE.

Do głównych cech zestawu można zaliczyć:

• Renomowany producent Ropam
• Wysoka jakość wykonania
• Awaryjne zasilanie z akumulatora (brak w zestawie)
• Polska instrukcja obsługi
• Polska instrukcja instalacji
• Prosty sposób montażu i obsługi

W skład zestawu wchodzą:

• Moduł LTE: BasicLTE
• Zasilacz buforowy: PSR-ECO-2012
• Antena GSM/LTE: AT-GSM-MINI90
• Obudowa: O-R3P

BasicLTE  Moduł powiadomienia i sterowania LTE, dedykowany do pracy w systemie alarmowym i automatyki. Funkcjonalny i prosty w obsłudze umożliwia otrzymywanie przez użytkownika powiadomień o stanie systemu, a także sterowanie systemem i urządzeniami wykonawczymi. Przez co jest ono świetnym urządzeniem pomocniczym np. central systemów alarmowych, rozszerzających ich możliwości i funkcjonalność.

Do cech charakterystycznych modułu BasicLTE można zaliczyć:

• Wbudowane 8 programowalnych wejść (6x standardowe NO / NC i 2x analogowe NO / NC) oraz wejście FAC
• Wbudowane 4 wyjścia sterowalne (1x przekaźnikowe i 3x tranzystorowe) i 1 wyjście AUX
• Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
• Obsługa do 8 użytkowników
• Realizacja powiadomień przy pomocy PUSH (aplikacja RopamBasic) / SMS / CALL / e-mail
• Realizacja połączeń głosowych VOICE / CLIP (dla dowolnych zdarzeń w systemie)
• Współpraca ze stacją / serwerem RMS lub Kronos NET (szyfrowana transmisja TCP/IP; 2 adresy IP)
• Obsługa czujek temperatury (TSR-x) lub temperatury i wilgotności (RHT-2x)
• Pamięć 1000 zdarzeń z nadpisywaniem
• LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne
• Programowanie: lokalne przez micro USB lub zdalne przez LTE/GPRS (serwer RopamBridge)
• Zasilanie z poziomu zasilacza systemowego PSR-ECO-2012 (brak zasilacza w zestawie)

Moduł BasicLTE znajduje zastosowanie w miejscach takich jak np.:

• Elektroniczne systemy sygnalizacji włamania i napadu
• Systemy automatyki domowej
• Systemy kontroli i sterowania poprzez sieć LTE
• Systemy kontroli i nadzoru temperatury
• Systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
• Systemy kontroli dostępu
• Transmisja i sterowanie procesami technicznymi

Specyfikacja techniczna:

• Wejścia: 8 programowalnych wejść i 1 wejście FAC
• Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
• Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
• Modem LTE: TAK
• Zdalna konfiguracja: TAK
• Zdalne sterowanie: TAK
• Sterowanie automatyką: TAK
• Pamięć zdarzeń: 1000
• Ilość użytkowników: 8
• Ilość numerów powiadomień: 8
• Zasilanie: 12 V DC

Wejścia modułu

Współpraca z praktycznie dowolnymi czujkami alarmowymi

Moduł powiadomienia i sterowania BasicLTE jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury.

Wejścia modułu dzielą się na 2 typy:

• I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
• I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)

Moduł BasicLTE jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.

Wyjścia modułu

Współpraca z urządzeniami automatyki domowej

Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej.

Wyjścia modułu dzielą się na 2 typy:

• O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
• O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)

Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.

Modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic.

Moduł ma również możliwość realizacji powiadomień przy pomocy:

• SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 numerów telefonów)
• E-MAIL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 adresów e-mail)
• VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)

Aplikacja RopamBasic

Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE

Zdalna obsługa modułu BasicLTE jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna.

Do podstawowych właściwości aplikacji można zaliczyć:

• Obsługa powiadomień PUSH oraz poleceń głosowych
• Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
• Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
• Tworzenie własnych makro-poleceń
• Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager
• Z poziomu aplikacji RopamBasic użytkownik może:
• Podglądać stan urządzenia
• Podglądać stan wejść
• Podglądać stan wyjść
• Sterować wyjściami
• Uzbrajać i rozbrajać system
• Podglądać aktualne awarie w systemie
• Podglądać zdarzenia systemowe

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą modułu BasicLTE jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.

O-R3P Natynkowa obudowa montażowa, przeznaczona do montażu i integracji urządzeń systemów SSWiN Ropam. W jej wnętrzu można zamontować centralę alarmową OptimaGSM lub moduł: BasicGSM 2, MultiGSM 2 i dodatkowe elementy systemu.

Do elementów wyróżniających obudowy O-R3P można zaliczyć:

• Płyta montażowa wykonana z pleksi (montaż centrali alarmowej lub modułu GSM przy pomocy wkrętów)
• Miejsce na akumulator kwasowo-ołowiowy suchy (SLA) 7 Ah / 12 V
• Zabezpieczenie antysabotażowe przed otwarciem obudowy
• Materiał: tworzywo sztuczne ABS
• Zamykanie: skręcana doczołowo (4x)

Uwaga!

Obudowa została wykonana z plastiku, dzięki czemu możliwy jest montaż anteny GSM / Wi-Fi w jej wnętrzu.

Specyfikacja techniczna:

• Rodzaj obudowy Do central alarmowych i modułów GSM
• Współpraca OptimaGSM, BasicGSM 2, MultiGSM 2
• Miejsce na akumulator 12 V / 7 Ah
• Zabezpieczenie antysabotażowe TAK
• Zamykanie: skręcana doczołowo
• Wykonanie ABS
• Wymiary 264 × 253 × 85 mm

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 7 Ah / 12 V (SLA). Po jego zastosowaniu zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy O-R3P jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego.

PSR-ECO-2012 - Nadzorowany zasilacz buforowy DC, dedykowany do współpracy z modułami serii BasicGSM 2, MultiGSM 2, BasicLTE, MultiLTE i centralami serii OptimaGSM. Można go również wykorzystać do realizacji zasilania dowolnych innych urządzeń 12 V DC, których pobór mocy nie przekracza 20 W.

Do elementów wyróżniających zasilacza PSR-ECO-2012 można zaliczyć:

• Spełnia wymagania normy PN-EN 50131-6
• Posiada obudowę przystosowaną do montażu na szynie DIN
• Współpracuje z akumulatorami podtrzymującymi kwasowo-łowiowymi 1.2 Ah lub 7 Ah
• Cechuje się wysoką sprawność na poziomie 90%
• Posiada wyjścia techniczne: stan AC, stan akumulatora, inne awarie
• Posiada liczne zabezpieczenia: OCP, SCP, OHP, OVP, UVP
• Posiada separację galwaniczną PRI/SEC 3.5 kV
• Posiada optyczną sygnalizację pracy

Uwaga!

Zasilacz jest dedykowany do montażu w obudowach z indeksem "D", przykładowo O-R4D.

Specyfikacja techniczna:

• Napięcie zasilania 230 V AC
• Napięcie wyjściowe 12 V DC
• Buforowy TAK
• Wewnętrzny TAK
• Dedykowany akumulator Kwasowo-ołowiowy 1.2 Ah / 7 Ah
• Zabezpieczenie przeciwzwarciowe (SCP) TAK
• Zabezpieczenie przeciążeniowe (OLP) TAK
• Zabezpieczenie termiczne (OHP) TAK
• Współpraca BasicGSM 2, MultiGSM 2, OptimaGSM
• Zabezpieczenie nadnapięciowe (OVP) TAK
• Wyjścia techniczne TAK
• Sygnalizacja pracy TAK
• Zgodność z EN 50131-6 TAK

Zasilacz buforowy

Współpraca z akumulatorem podtrzymującym

Cechą charakterystyczną zasilacza jest możliwość współpracy z akumulatorem kwasowo-ołowiowym (SLA lub AGM), o pojemności 1.2 Ah lub 7 Ah. Po jego zastosowaniu zasilacz PSR-ECO-2012 może pracować w trybie buforowym, podtrzymującym pracę systemu w przypadku awarii sieci 230V AC. Zasilacz, po awarii sieci elektrycznej, przełącza się automatycznie w tryb akumulatorowy. Gdy sytuacja wróci do normy, zasilacz również wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora.

Do cech charakterystycznych zastosowanego obwodu akumulatora można zaliczyć:

• Dwufazowy proces ładowania: stałoprądowy i stałonapięciowy
• Automatyczna kompensacja napięcia ładowania +/- 3.3 mV/°C, względem temperatury 25 °C
• Obsługa funkcji dynamicznego testu i diagnostyki akumulatora
• Obwód akumulatora posiada również liczne zabezpieczenia, takie jak:
• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Podnapięciowe (UVP)
• Przed odwrotną polaryzacją (RPP)

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz PSR-ECO-2012 cechuje się również wysoką sprawnością na poziomie aż 90%. Jedynie niewielka część energii jest wydzielana pod postacią ciepła podczas pracy ciągłej. Co za tym idzie, zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia mu zachowanie stabilnych parametrów przez cały czas działania.

Wyjścia techniczne

Kontrola stanu pracy zasilacza

Zasilacze Ropam serii PSR-ECO są wyposażone w wyjścia techniczne typu otwarty kolektor (OC). Przy ich pomocy zasilacz można podłączyć do centrali lub modułu alarmowego i monitorować jego stan.

Zastosowane wyjścia techniczne umożliwiają sygnalizację:

• Stany napięcia AC
• Stanu akumulatora
• Innych awarii zasilacza

Zabezpieczenia zasilacza PSR-ECO-2012:

• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Temperaturowe (OHP)
• Nadnapięciowe (OVP)
• Podnapięciowe (UVP)

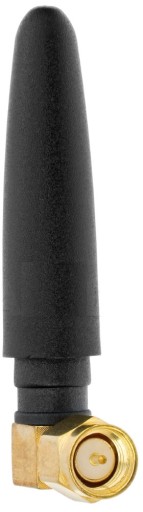

AT-GSM-MINI90 Mini antena GSM 900 / 1800 MHz, przeznaczona do montażu wewnętrznego na obudowie systemowej.

Do jej charakterystycznych można zaliczyć:

• Złącze antenowe typu SMA-m
• Zysk energetyczny na poziomie 2.15 dBi
• VSWR < 2.0
• Impedancja 50 Ohm
• Polaryzacja: pionowa, dookólna

Specyfikacja techniczna:

• Typ urządzenia Antena GSM i LTE
• Współpraca Moduły GSM/LTE i centrale z modułami GSM/LTE
• Miejsce montażu Obudowa systemowa
• Pasmo 900 / 1800 MHz
• Temperatura pracy -10...+40 °C
• Wymiary Ø 10 × 48 mm
