NeoLTE-IP-PS-D9M PŁYTA GŁÓWNA CENTRALA ALARMOWA 8-32 LINII WIFI LTE ROPAM

NeoLTE-IP-PS-D9M Centrala alarmowa Ropam

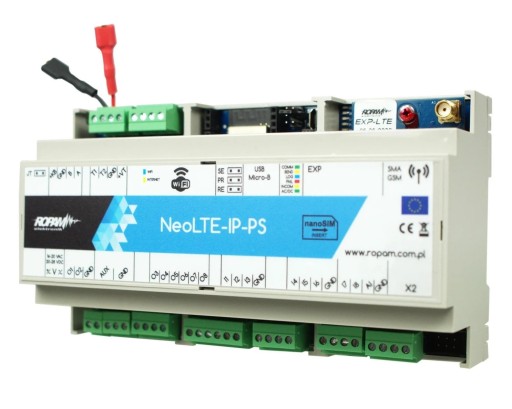

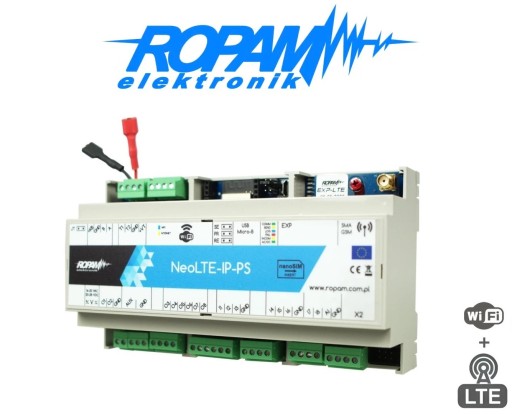

NeoLTE-IP-PS-D9M Centrala systemu alarmowego Ropam z wbudowanym modułem Wi-Fi i modemem LTE. Niezawodna i funkcjonalna umożliwia budowę niewielkiego systemu alarmowego z funkcjami automatyki domowej. Ze względu na modułową konstrukcję, sprawdza się ona świetnie w obiektach takich jak np. domy, mieszkania, biura, sklepy lub magazyny.

Do cech charakterystycznych centrali NeoLTE-IP-PS można zaliczyć:

• Wbudowany zasilacz buforowy 12 V DC / 1.5 A
• Obudowa umożliwiająca montaż na szynie DIN (szerokość 9 modułów DIN)
• Spełnia wymagania normy EN 50131-3 Grade 2
• Współpraca z urządzeniami przewodowymi i bezprzewodowymi systemu Ari (centrala hybrydowa)
• Wbudowane 8 programowalnych wejść, z możliwością rozbudowy do 32
• Wbudowane 8 programowalnych wyjść, z możliwością rozbudowy do 24
• Obsługa 2 niezależnych stref alarmowych, z których każda może działać w trybach: pełnym i nocnym
• Wbudowany moduł Wi-Fi z anteną na obudowę - standard 802.11 b/g/n 2.4 GHz
• Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
• Realizacja powiadomień przy pomocy PUSH (aplikacja RopamNEO) / SMS / VOICE / e-mail
• Realizacja sterowania przy pomocy aplikacji RopamNEO / SMS / CLIP / DTMF
• Wbudowana magistrala komunikacyjna RopamNET
• Wbudowana maigstrala TSR
• Możliwość współpracy z licznymi modułami zwiększającymi funkcjonalność
• LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne

Centrala NeoLTE-IP-PS-D9M jest doskonałym wyborem dla osób, które poszukują systemu alarmowego do stosunkowo niewielkich obiektów. Sprawdza się ona świetnie w miejscach takich jak np. domu, mieszkania lub niewielkie sklepy. Centralę można polecać wszystkim użytkownikom, którzy poza samą funkcjonalnością alarmu, poszukują podstawowych rozwiązań automatyki domowej.

Parametry techniczne:

• Certyfikat EN50131: Grade 2
• Ilość wejść: 8
• Max ilość wejść: 32
• Strefy: 2
• Wyjścia wysokoprądowe: 2
• Wyjścia niskoprądowe: 6
• Max ilość wyjść: 24
• Timery: 4
• Pamięć zdarzeń: 10000
• Max ilość użytkowników: 32
• Parametry linii: 2EOL / NC, 2EOL / NO, EOL, NC, NO
• Zdalne sterowanie: TAK
• Sterowanie automatyką: TAK
• Wbudowany moduł LTE: TAK
• Wbudowany moduł Wi-Fi: TAK
• Obudowa: DIN
• Temperatura pracy: -10...+55 °C
• Wbudowany zasilacz: Buforowy 12 V / 1.5 A
• Zasilanie: 17 - 20 V AC, 20 - 30 V DC

Wejścia centrali

Obsługa dowolnych czujek alarmowych

Centrala NeoLTE-IP-PS-D9M jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Ilość wejść może zostać rozbudowana do maksymalnie 32, przy pomocy ekspanderów wejść serii EXP-I8 lub paneli dotykowych serii TRP.

Centrala obsługuje standardowe konfiguracje wejść:

• NO
• NC
• EOL
• 2EOL/NC
• 2EOL/NO

Centrala może również współpracować z maksymalnie 4 panelami dotykowymi serii TRP lub klawiaturami dotykowymi serii TK. Jej kolejną zaletą centrali jest wbudowane wejście analogowe 0 - 10 V, służące do kontroli parametrów fizycznych takich jak np.: napięcie baterii, wilgotność lub temperatura.

Wyjścia centrali

Obsługa urządzeń automatyki domowej

Na wyposażeniu centrali NeoLTE-IP-PS-D9M znajduje się 8 wyjść, służących do podłączenia urządzeń automatyki domowej:

• 2 sterowane wyjścia tranzystorowe, wysoko-prądowe 12 V / 1 A
• 6 sterowanych wyjść tranzystorowych OC GND / 0.7 A

Użytkownik może sterować wyjściami z poziomu panelu dotykowego lub zdalnie, np. z poziomu aplikacji RopemNeo. Po odpowiednim zaprogramowaniu centrali, wyjścia mogą być również sterowane w oparciu o timery (max. 4 timery). Ilość wyjść centrali może być rozbudowana do maksymalnie 24, przy pomocy ekspanderów wyjść serii EXP-O8.

2 strefy alarmowe

Dedykowana do średniej wielkości obiektów

Centrala obsługuje 2 niezależne strefy alarmowe, które mogą pracować w trybach: pełnym lub nocnym. Obsługa 2 stref znacznie zwiększa możliwości konfiguracyjne systemu i umożliwia jego lepsze dopasowanie do wymagań użytkownika końcowego. Centrala NeoLTE-IP-PS-D9M obsługuje również do 32 użytkowników - 1 użytkownik główny + 31 użytkowników dodatkowych.

Moduł Wi-Fi i modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Centrala posiada wbudowany moduł Wi-Fi z anteną na obudowę i modem LTE. Służą one do realizacji powiadomień o zdarzeniach i umożliwiają zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Wi-Fi jest podstawowym kanałem komunikacji i w przypadku jego nieprawidłowego działania jest on automatycznie zastępowany przez kanał LTE.

W centrali zastosowano moduł Wi-Fi w standardzie 802.11 b/g/n 2.4 GHz oraz modem LTE do obsługi sieci LTE 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz).

Powiadomienie i zdalne sterowanie w centrali NeoLTE-IP-PS-D9M jest podstawowo realizowane z poziomu aplikacji RopamNEO (szersze informacje poniżej).

Funkcjonalności te mogą być również realizowane przy pomocy:

• SMS - niezależne komunikaty dla zdarzeń alarmowych i możliwość sterowania systemem (na maksymalnie 8 numerów telefonów)
• VOICE / CLIP - niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów głosowych bezpośrednio do centrali)
• E-MAIL - niezależne wiadomości dla zdarzeń w systemie (obsługa serwera SMTP / obsługa do 8 adresów e-mail)
• Monitoringu GPRS - współpraca z serwerem Monitoring Software Ropam, ze stacją Kronos NET lub SafeStar

Centralę można również podłączyć do przewodowej sieci ethernetowej. Aby to zrobić konieczne jest zastosowanie modułu ekspandera EXP-LAN.

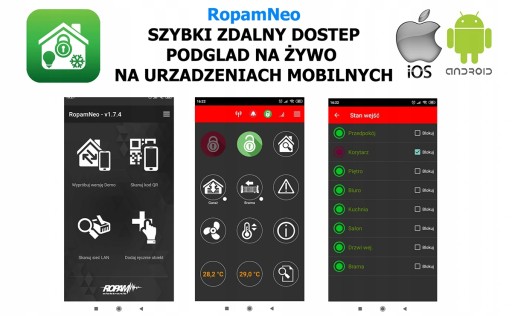

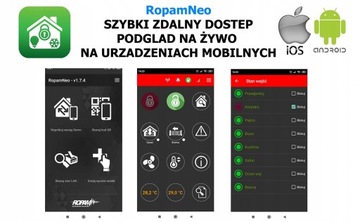

Aplikacja RopamNEO

Wygodna obsługa systemu alarmowego

Dużą zaletą centrali NeoLTE-IP-PS-D9M jest możliwość jej zdalnej obsługi, z poziomu aplikacji RopamNEO (Android / iOS). Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Aplikacja obsługuje powiadomienia PUSH ze zdarzeniami z centrali, a sterowanie z jej poziomu odbywa się przy pomocy widgetów lub poleceń głosowych (Android). Ma on również możliwość tworzenia makro poleceń, które wyzwalają następujące po sobie sekwencje funkcji. Cechuje się ona prostą konfiguracją wstępną (zeskanowanie kodu QR) i użytkownik może dopasować interfejs do swoich potrzeb.

Z poziomu aplikacji użytkownik może np.:

• Podglądać stan centrali, stref, wejść i wyjść
• Podglądać zdarzenia systemowe i awarie
• Uzbrajać i rozbrajać poszczególne strefy
• Sterować wyjściami
• Sterować temperaturą za pomocą termostatu

Korzystanie z aplikacji RopamNEO jest zawsze darmowe lokalnie lub gdy użytkownik posiada stały adres IP i przekierowanie portu na routerze. W przypadku braku stałego adresu IP, konieczne skorzystanie z usługi Ropam Bridge, która jest darmowa od wersji Android 1.9.1 / iOS 2.0.0.

Modułowa konstrukcja i magistrale RopamNET

Łatwa rozbudowa o dodatkowe urządzenia zwiększające funkcjonalność

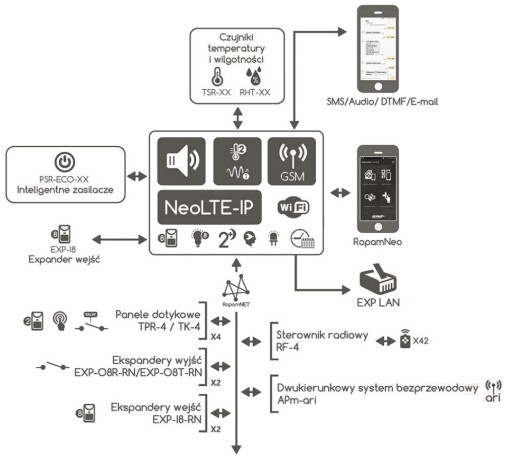

Cechą charakterystyczną centrali jest możliwość rozbudowy o dodatkowe urządzenia, zwiększające funkcjonalność. Posiada ona wbudowaną magistralę komunikacyjną RopamNet i magistralę TSR. Magistrala RopamNet służy do podłączenia paneli dotykowych i modułów rozszerzeń, a magistrala TSR do podłączenia czujników temperatury i wilgotności. Dzięki modułom dodatkowym system alarmowy można dopasować precyzyjnie do wymagań użytkownika i specyfiki obiektu.

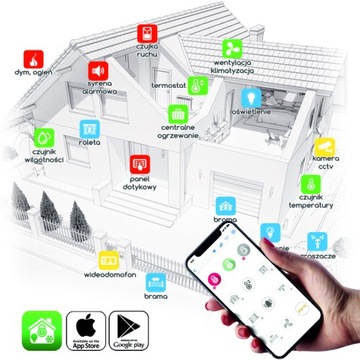

Przykładowe obsługiwane funkcje i urządzenia automatyki domowej:

• Obsługa czujników temperatury i wilgotności (przewodowe / bezprzewodowe)
• Obsługa funkcji Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• Kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą centrali NeoLTE-IP-PS-D9M jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. Funkcje logiczne mogą być konfigurowane z poziomu graficznego, blokowego edytora logiki (DiagramEditor). Dzięki czemu system można stosunkowo łatwo dopasować do pełnionych przez niego funkcji w na obiekcie.

LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki oraz edytor skryptu (język skryptowy C).

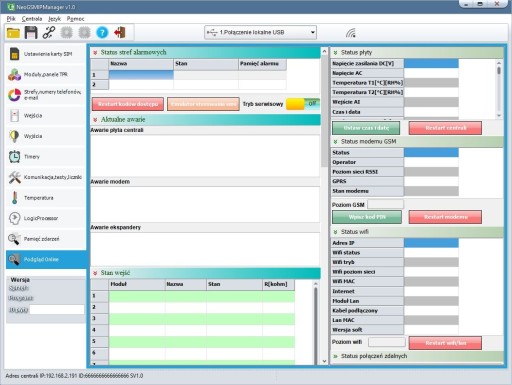

NeoGSM-IP Manager

Szerokie możliwości programowania

Programowanie centrali alarmowej jest realizowane z poziomu komputera z systemem operacyjnym Windows, z poziomu oprogramowania NeoGSM-IP Manager. Przy jego pomocy instalator może zmieniać wszystkie parametry pracy systemu. Dodatkowo oprogramowanie posiada przejrzysty i czytelny interfejs użytkownika, dzięki któremu proces konfiguracji nie powinien sprawiać większych problemów. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą (przy pomocy kabla USB - USBmicro) lub może być zrealizowane za pośrednictwem interfejsu Wi-Fi.
