ПАЯЛЬНАЯ СТАНЦИЯ 75 Вт T12 НАКОНЕЧНИК ЖК-ДИСПЛЕЙ С ФУНКЦИЕЙ АВТОСНА YATO

STACJA LUTOWNICZA NA GROT T12 Z WYŚWIETLACZEM LCD Z FUNKCJĄ AUTOSLEEP O MOCY 75W

YATO YT-82462

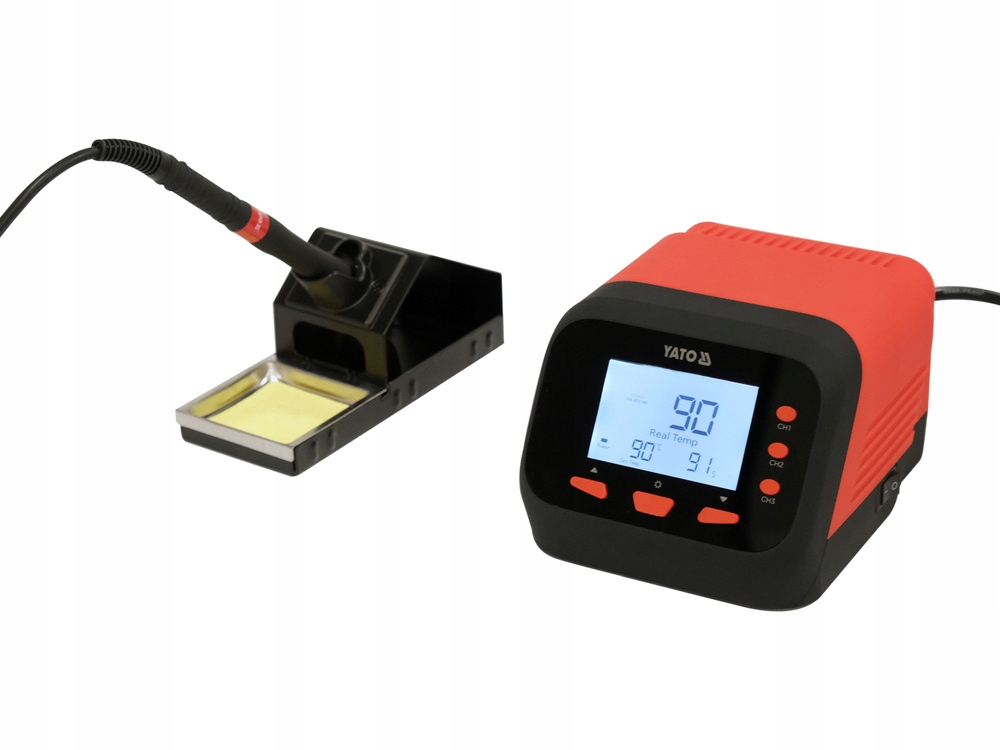

Stacja lutownicza YT-82462 z wyświetlaczem LCD, regulacją i kalibracją temperatury, funkcją auto sleep oraz z trzema kanałami pamięci.

Współpracuje z grotami typu T12.

Groty T12 to połączenie zatopionego w ceramice drutu oporowego, czujnika temperatury oraz wysokiej jakości końcówki lutowniczej. Zintegrowana konstrukcja grotu umożliwia ekspresowe nagrzewanie oraz bardzo szybkie działanie stabilizacji temperatury.

Rozgrzanie grotu do temperatury 350°C trwa zaledwie 6 sekund.

Kolba lutownicza pozwala na szybką wymianę grotów, jest bardzo przyjemna w dotyku i wyróżnia się jedną z najniższych odległości chwytu rączki od miejsca lutowania, co przydaje się podczas precyzyjnych prac.

• moc: 75W;
• Wnapięcie robocze grzałki: 24V;
• zakres temperatur: 90 - 480°C;
• dokładność temperatury: +- 2°C;
• stabilizacja temperatury;
• kalibracja temperatury;
• regulowana funkcja auto sleep: od 20 do 999 sekund;
• przycisk on-off z przodu.

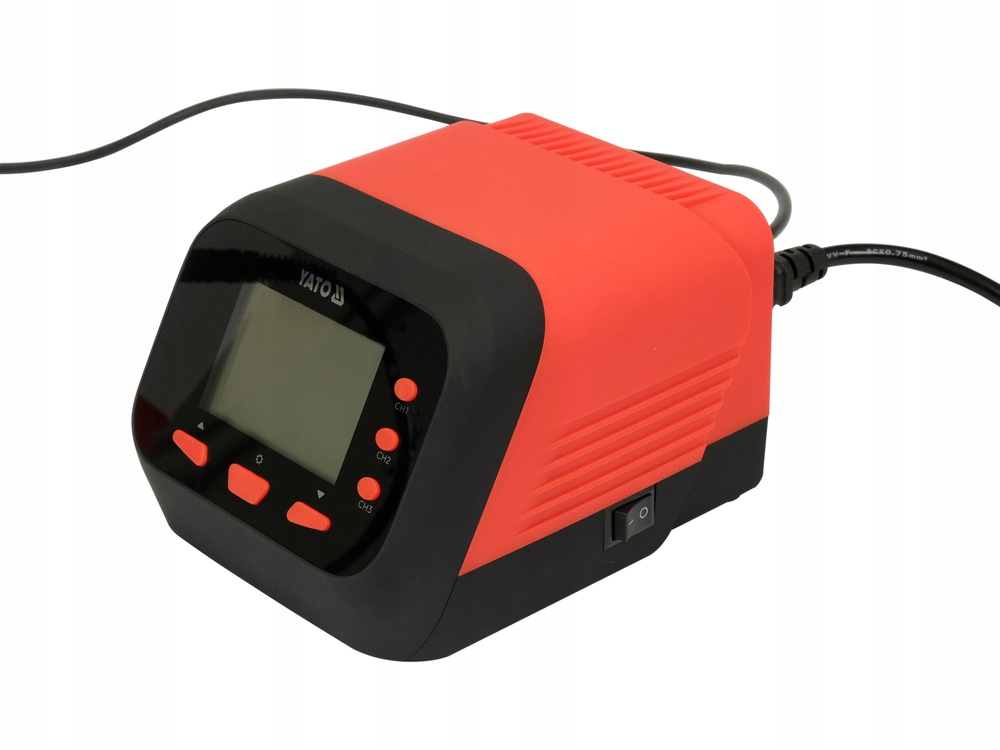

Wyświetlacz LCD informuje nas o:

• zadanej, a następnie realnej temperaturze grotu;
• aktualnie wykorzystywanej mocy urządzenia w formie bar grafu;
• licznika dla funkcji auto sleep;
• ustawieniach funkcji kalibracji temperatury;
• ustawieniach funkcji auto sleep;
• przejściu urządzenia w tryb auto sleep;
• wyłączeniu urządzenia przyciskiem na przednim panelu.

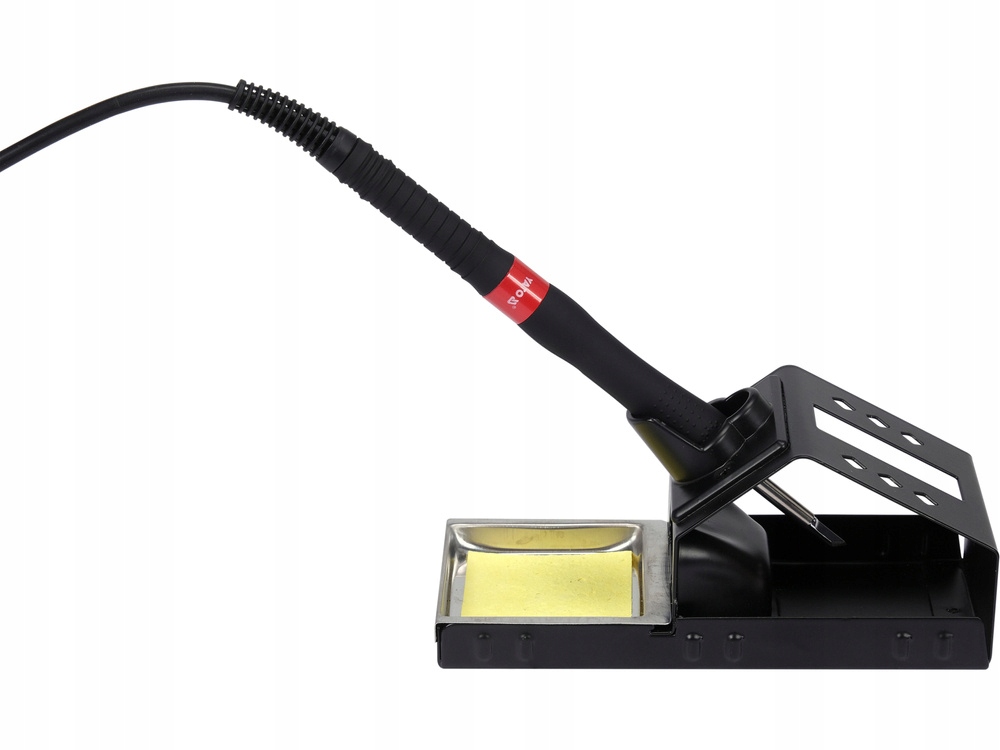

Kolba lutownicza:

• typ grotu: T12;
• szybka wymiana grotu;
• niewielka odległość chwytu rączki od miejsca lutowania: grot wystaje zaledwie 45 mm;
• odporny na wysokie temperatury elastyczny przewód;
• długość przewodu: 1,05 m;
• waga kolby z grotem + przewód: około 65g.

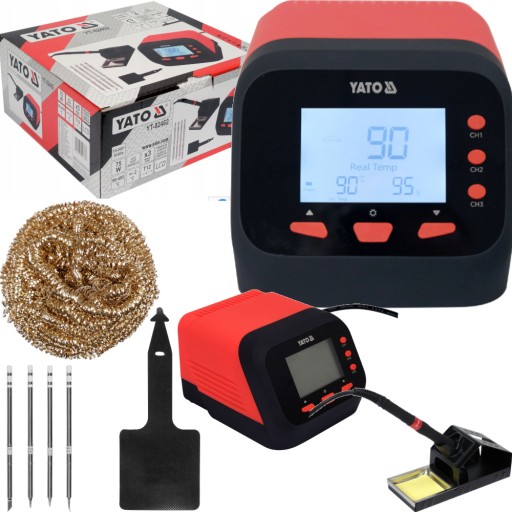

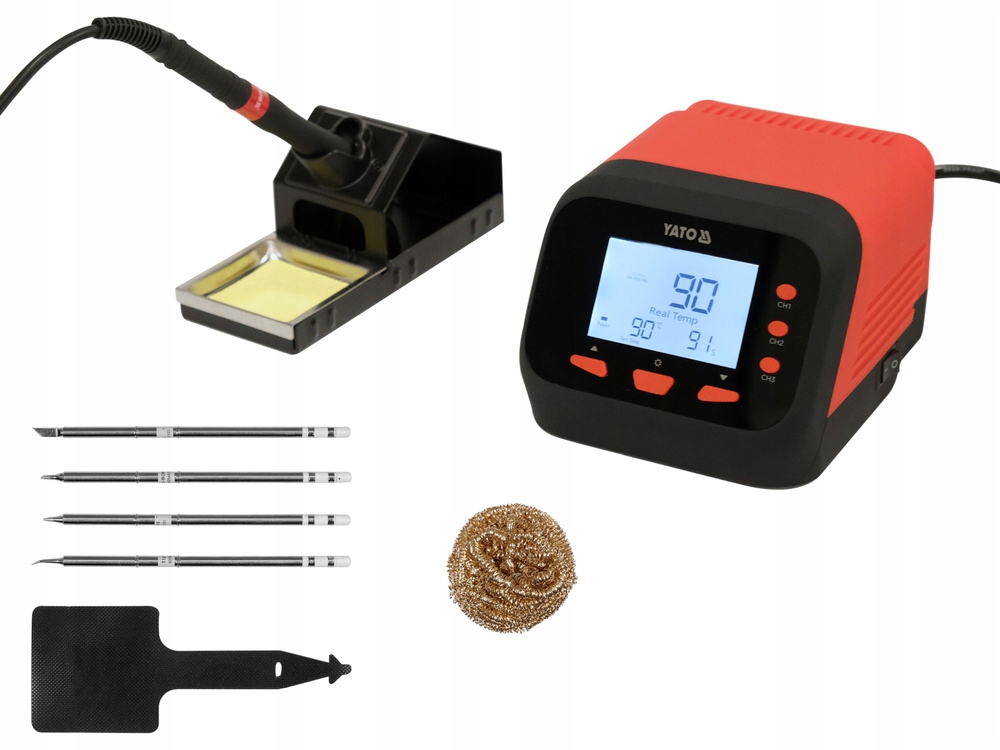

Akcesoria w zestawie:

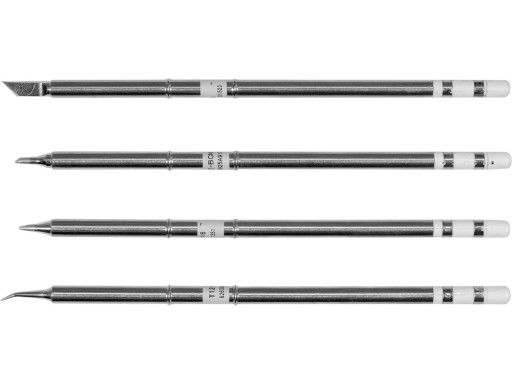

• cztery groty lutownicze: T12-ILS, T12-JL02, T12-BCM2, T12-K;

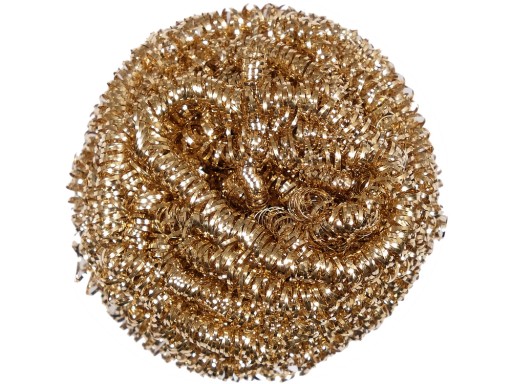

• podstawka pod kolbę z kieszonką na czyścik do grotów z mosiężnych wiórów;
• gumowy uchwyt do szybkiej wymiany rozgrzanych grotów.

GROTY T12: MOCNE STRONY

Jedną z największych zalet grotów o zintegrowanej konstrukcji jest wyeliminowanie problemu rezystancji powietrznej pomiędzy końcówką lutowniczą, a czujnikiem temperatury. Czujnik temperatury w grotach typu T12 jest połączony szeregowo z grzałką* i jest umiejscowiony w końcówce lutowniczej jak najbliżej jej czubka. Tym samym każda zmiana temperatury, np. podczas lutowania dużych elementów, jest niemal natychmiastowo odczytywana przez funkcję stabilizacji temperatury, która to w czasie rzeczywistym dostosuje moc urządzenia do utrzymania zadanej nastawy.**

Kolejną, docenianą przez wielu użytkowników zaletą jest szybkość zmiany końcówki lutowniczej, a nawet możliwość jej wymiany bez konieczności czekania na ostudzenie się grotu. W tym celu wystarczy przy użyciu materiału odpornego na wysoką temperaturę chwycić za rozgrzany grot i wysunąć go z kolby lutowniczej.

OPIS FUNKCJI

Stabilizacja temperatury umożliwia utrzymanie zadanej temperatury grota w różnych warunkach zapotrzebowania ciepła na wykonanie prawidłowego połączenia lutowniczego. Grot w zależności od wielkości lutowanego elementu i pola lutowniczego oddaje mniej lub więcej ciepła, a urządzenie za pomocą wbudowanego czujnika temperatury grotu na bieżąco odczytuje jej realną wartość i porównuje do zadanej, następnie w zależności od potrzeb zwiększa lub zmniejsza pobór mocy aby utrzymać zadaną temperaturę.

Kalibracja temperatury umożliwia skalibrowanie wbudowanego w grot czujnika temperatury. W zależności od jakości, rozmiaru i stopnia zużycia grotu wymagający użytkownik z pomocą urządzenia mierzącego temperaturę może samodzielnie skalibrować czujnik. Prawidłowy odczyt nie tylko pozytywnie wpływa na stabilizację temperatury ale pomaga doświadczonemu użytkownikowi uniknąć błędu przegrzania połączenia w płytkach PCB.

Auto sleep / hibernacja urządzenia umożliwia przejście stacji w tryb czuwania. Dzięki temu unikamy niepotrzebnego grzania grotu, co znacznie przedłuża jego żywotność.

Pamięć ustawień umożliwia zapisanie ulubionych nastawów temperatury do trzech kanałów pamięci. Po zapisaniu, operator w szybki sposób ma możliwość przejścia na zapisane wcześniej nastawy.

UWAGA

*Czujnik temperatury w grotach T12 połączony jest w szeregu z drutem oporowym/grzałką, a komunikacja z układem sterującym odbywa się za pomocą przewodów zasilających grzałkę. Zazwyczaj w tego typu konstrukcjach specjalny układ sterujący na niecałą milisekundę odcina zasilanie grzałki, odczytuje temperaturę końcówki grota oraz na bieżąco dostosowuje parametry poboru mocy w zależności od potrzeby. Jest to proces cykliczny i nie zauważalny podczas normalnej pracy, a jego efektem jest stabilizacja temperatury końcówki grota.

**Dla porównania stabilizacja temperatury w urządzeniach o konstrukcji kolby z grzałką i nasuwanym na niej grotem jest opóźniona o wpływ rezystancji powietrznej. Powietrze w wolnej przestrzeni pomiędzy grotem a grzałką również musi się nagrzać lub schłodzić, co dodatkowo wydłuża reakcję wbudowanego w grzałce czujnika temperatury. Stabilizacja, zwłaszcza w starszych konstrukcjach gdzie czujnik temperatury wbudowany był w środek elementu grzejnego, działała powoli. Nowoczesne kolby, takie jak w urządzeniach YT-82456, YT-82458 oraz YT-82459 posiadają grzałki nowej generacji o specjalnym kształcie i z czujnikiem temperatury zlokalizowanym na jej końcu. Tym samym, grot dobrze przylega do grzałki, a wpływ rezystancji powietrznej na funkcję stabilizacji ograniczony jest do minimum.

Parametry:

• Zawartość zestawu: stacja lutownicza, grot lutowniczy x4 (T12-ILS, T12-JL02, T12-BCM2, T12-K), podstawka pod kolbę z kieszonką na czyścik do grotów z mosiężnych wiórów;
• Masa: 0.47 kg;
• Napięcie: 110-240 V a.c.;
• Moc: 75 W;
• Długość przewodu: 1.05 m;
• Wyłącznik: tak;
• Rodzaj wyświetlacza: LCD;
• Częstotliwość: 50-60 Hz;
• Klasa izolacji elektrycznej: I;
• Funkcje: stabilizacji temperatury, kalibracji temperatury (zakres -99 ~ +99˚C), hibernacji urządzenia, automatycznego wyłączenia;

• Temperatura robocza: 90-480 ˚C;
• Czas nagrzewania: 6 s;
• Bezpiecznik: 6 A / 250 V, typ F6AL250V;
• Wyłączanie automatyczne: 20~999 s;
• Typ grotu: T12-JL02, T12-BCM2, T12-K, T2-D16;
• Stabilność temperatury: ±2 ˚C;
• Zawartość zestawu cd.: gumowy uchwyt do szybkiej wymiany rozgrzanych grotów;
• Pamięć nastawu temperatury: x3;
• Napięcie zasilające lutownicę: 24 V;
• d.c.Rezystancja grot - masa: ˂ 2 Ω;
• Napięcie grot - masa: ˂ 2 mV.
